SANY SY385C SY385C2M2KS EXCAVATOR parts catalog 41
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
6-7-1 |
1 |
A820699001023 |
1 |
严禁坐人警示牌 |
Decal, warning, no-sitting |
6-7-2 |
2 |
11214889 |
1 |
注水口盖开锁标识牌 |
Label, unlock, filler cap |
6-7-3 |
3 |
A820699000369 |
7 |
长防滑贴 |
Anti-skid, long |
6-7-4 |
4 |
A820601990929 |
1 |
油箱放水标识 |
Label, drain, fuel tank |
6-7-5 |
5 |
A820601991065 |
1 |
液压油箱标识牌 |
Label, identification, hydraulic tank |
6-7-6 |
6 |
10765072 |
1 |
配重起吊警示牌 |
Decal, warning, counterweight |
6-7-7 |
7 |
A820601990926 |
2 |
防跌落警示牌 |
Decal, warning, falling |
6-7-8 |
8 |
11176411 |
1 |
燃油箱标识牌 |
Decal, fuel tank |
6-7-9 |
9 |
11214851 |
1 |
加油泵警示牌 |
Label, warning, oil feed pump |
6-7-10 |
10 |
A820699001018 |
2 |
前进方向标志 |
Decal, instruction, forward |
6-7-11 |
11 |
10251978 |
1 |
铭牌 |
Nameplate |
6-7-12 |
12 |
A210510000007 |
4 |
铆钉 |
Rivet |
6-7-13 |
13 |
A820699000948 |
1 |
防喷溅警示牌 |
Decal, warning, anti-spray |
6-7-14 |
14 |
A820601990973 |
1 |
机顶罩警示牌 |
Decal, warning, engine hood |
6-7-15 |
15 |
A820699001017 |
1 |
皮带安全警示牌 |
Decal, warning, belt safety |
6-7-16 |
16 |
A820101050793 |
1 |
风扇打手警示牌 |
Mark, warning, “Hand injury by fan” |
6-7-17 |
17 |
A820699001109 |
1 |
电源插座标志 |
Label, power socket |
6-7-18 |
18 |
12889837 |
1 |
严禁脚踏排气提示 |
forbidden stepping the priming |
第7章
随机附件
(Accessory)

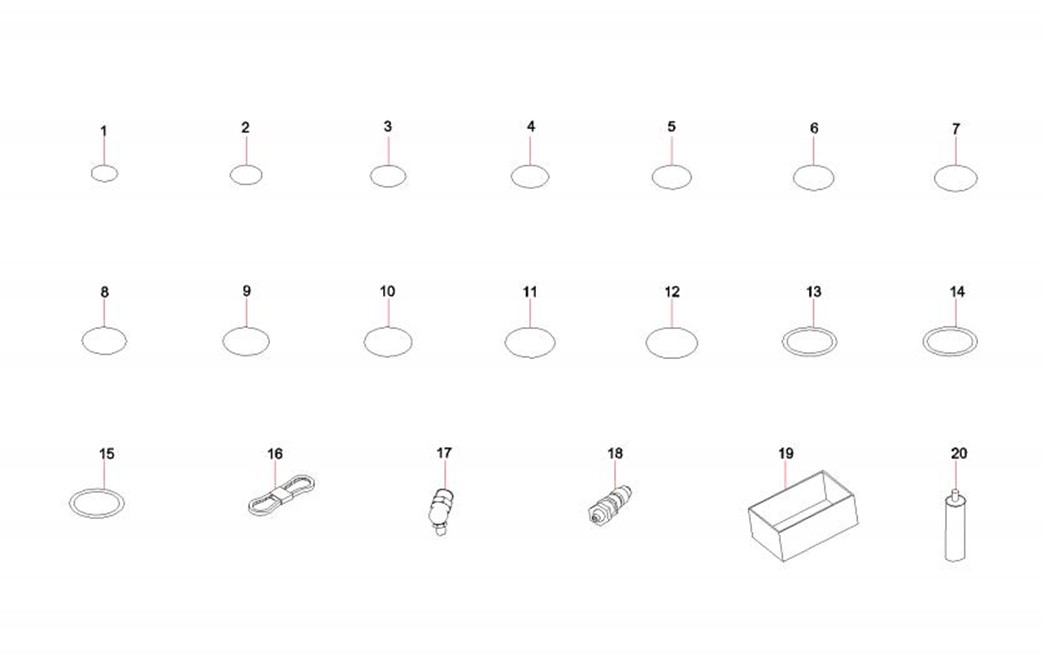

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-3-1 |
1 |
B230101000047 |
10 |
O形圈 |
O-ring |
7-3-2 |
2 |
B230101000049 |
10 |
O形圈 |
O-ring 13.8×2.4JISB2401 |
7-3-3 |
3 |
B230101000090 |
5 |
O形圈 |
O-ring 17.8×2.4JISB2401 |
7-3-4 |
4 |
B230101000356 |
5 |
O形圈 |
O-ring 23.7×3.5JISB2401 |
7-3-5 |
5 |
B230101000580 |
5 |
O形圈 |
O-ring 24.99×3.53AS568-214 |
7-3-6 |
6 |
B230101000215 |
5 |
O形圈 |
O-ring 32.92×3.53AS568-219 |
7-3-7 |
7 |
B230101000456 |
10 |
O形圈 |
O-ring |
7-3-8 |
8 |
B230101000996 |
10 |
O形圈 |
O-ring |
7-3-9 |
9 |
B230101000465 |
10 |
O形圈 |
O-ring |
7-3-10 |
10 |
B230101000244 |
2 |
O形圈 |
O-ring 47.22×3.53 AS568-225 |
7-3-11 |
11 |
B230101000366 |
2 |
O形圈 |
O-ring 59.4×3.1JISB2401 |
7-3-12 |
12 |
B230101000331 |
2 |
O形圈 |
O-ring 72.62×3.53AS568-233 |
7-3-13 |
13 |
B230101000963 |
4 |
AF防尘圈 |
AF-ring, dustproof |
7-3-14 |
14 |
60044259 |
2 |
MCS防尘圈 |
MCS-ring, dustproof |
7-3-15 |
15 |
60044257 |
2 |
MCS防尘圈 |
Ring, dustproof |
7-3-16 |
16 |
B230106000108 |
1 |
V带 |
V-belt |
7-3-17 |
17 |
A210804000002 |
20 |
油杯 |
Cup, oil M10×1JB7940.1 |
7-3-18 |
18 |
B229900000686 |
10 |
黄油嘴 |
Fitting, grease |
7-3-19 |
19 |
60284935 |
1 |
包装箱 |
packing box |
7-3-20 |
20 |
B420205000019 |
1 |
可塞新清洗剂 |
Tonsan cleaner |

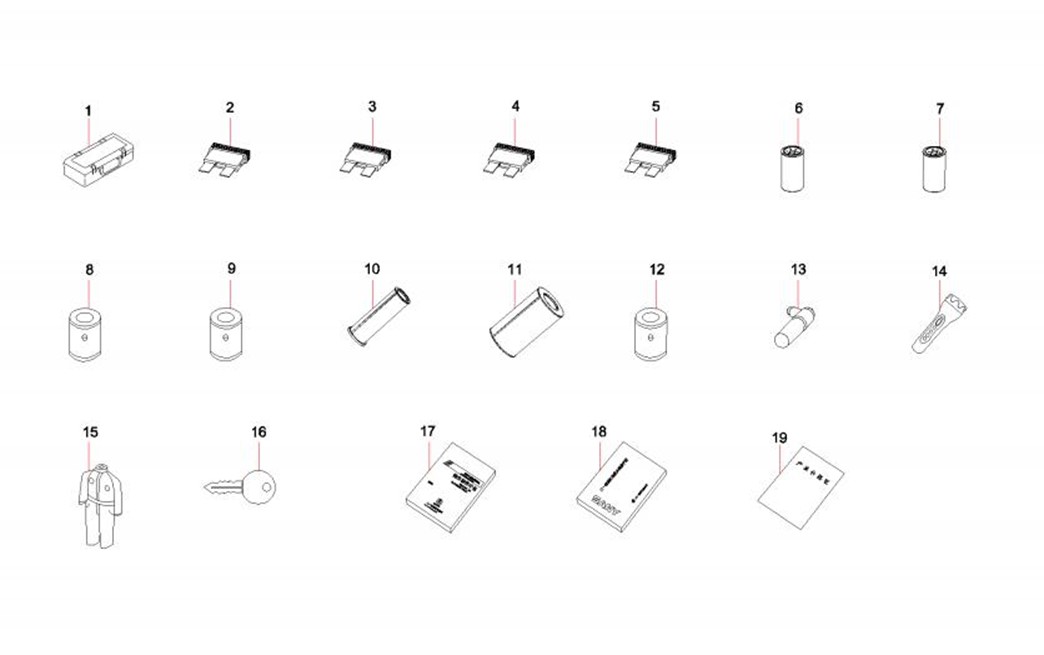

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-5-1 |
1 |
10567878 |
1 |
随机工具 |
Tool, attached |
7-5-2 |
2 |
A241300000019 |
15 |
熔断器5-6.75A 国产 |
Fuse |
7-5-3 |
3 |
A241300000016 |
20 |
熔断器 |
Fuse 10-13.35A |
7-5-4 |
4 |
A241300000017 |
10 |
熔断器 |
Fuse |
7-5-5 |
5 |
A241300000018 |
10 |
熔断器 |
Fuse |
7-5-6 |
6 |
B222100000766 |
1 |
柴油滤清器 |
Filter, diesel |
7-5-7 |
7 |
B222100000729 |
1 |
柴油滤清器 |
Filter, fuel |
7-5-8 |
8 |
60014121 |
1 |
滤芯 |
Element, filter |
7-5-9 |
9 |
60210025 |
1 |
40T吸油滤芯体 |
Filter core |
7-5-10 |
10 |
B222100000640 |
1 |
空气滤清器安全滤芯 |
Safety element,air filter |
7-5-11 |
11 |
B222100000641 |
1 |
空气滤清器主滤芯 |
Main element,air filter |
7-5-12 |
12 |
A222100000119 |
1 |
先导滤芯 |
Element, pilot filter |
7-5-13 |
13 |
59001852 |
1 |
铁榔头 |
Hammer, iron |
7-5-14 |
14 |
A241100000596 |
1 |
手提工作灯 |
Flashlight |
7-5-15 |
15 |
A550300000008 |
1 |
工作服 售后人员用 |
Suit, working, service worker |
7-5-16 |
16 |
60162628 |
1 |
钥匙 |
Key |
7-5-17 |
17 |
12186460 |
1 |
液压挖掘机操作保养手册 |
Manual, operation and |
7-5-18 |
18 |
A279900000037 |
1 |
三一挖掘机保养及保修手册 |
Manual, operation and |
7-5-19 |
19 |
59000039 |
1 |
产品合格证 |
Certificate, product quality |

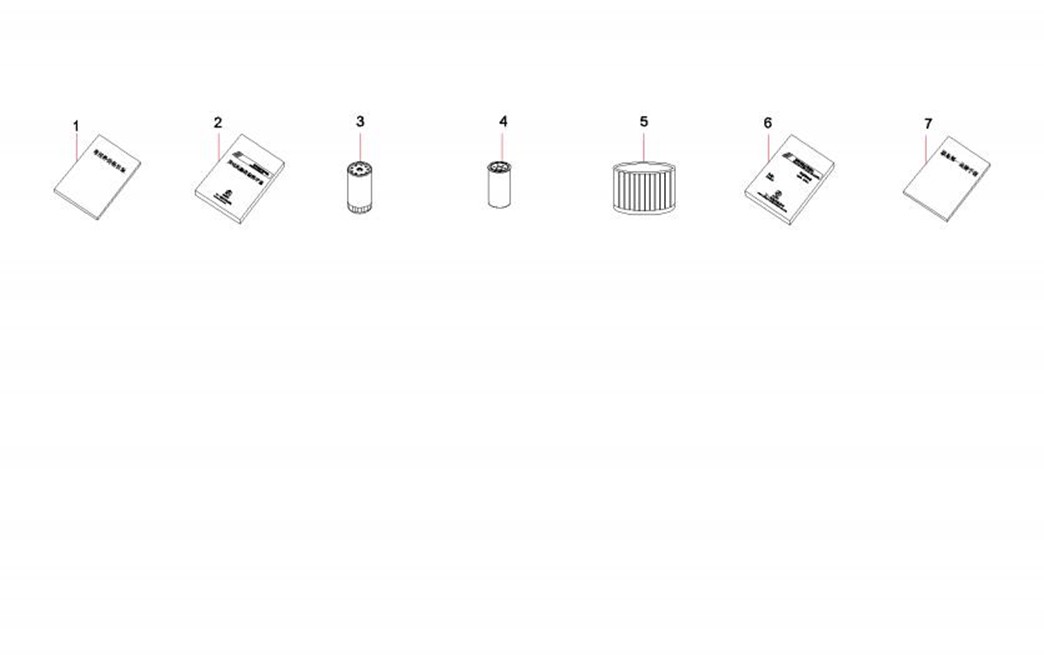

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-7-1 |
1 |
12252559 |
1 |
三一重机常用件价格目录 |
Catalog, spare part |
7-7-2 |
2 |
B279900000004 |
1 |
发动机操作保养手册 |
Manual, operation and |
7-7-3 |
3 |
B222100000482 |
1 |
机油滤清器 |
Filter,engine oil |
7-7-4 |
4 |
B222100000483 |
1 |
柴油滤清器 |
Filter GP, Fuel |
7-7-5 |
5 |
60129666 |
1 |
呼吸阀滤芯PAG2X 讯联 |
Filter element, breather valve |
7-7-6 |
6 |
12865451 |
1 |
液压挖掘机零部件图册(一机一册 |
Book, parts |
7-7-7 |
7 |
59006107 |
1 |
服务第一品牌手册 |
Brochure for No.1 Service Brand |

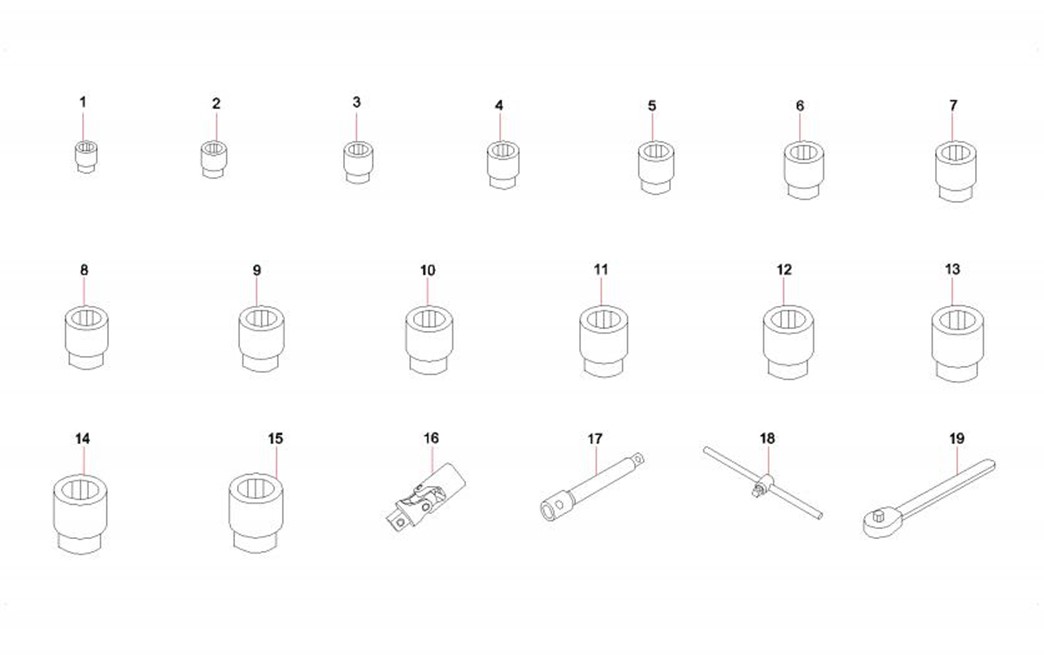

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-9-1 |
1 |
A260401010023 |
1 |
套筒 |
Socket 10×12.5GB3390.1 |
7-9-2 |
2 |
A260401010063 |
1 |
套筒 |
Socket 11×12.5GB3390.1 |
7-9-3 |
3 |
A260401010024 |
1 |
套筒 |
Socket 13×12.5GB3390.1 |
7-9-4 |
4 |
A260401010095 |
1 |
套筒 |
Socket 14×12.5LGB3390.1 |
7-9-5 |
5 |
A260401010025 |
1 |
套筒 |
Socket 16×12.5GB3390.1 |
7-9-6 |
6 |
A260401010077 |
1 |
套筒 |
Socket 17×12.5GB3390.1 |
7-9-7 |
7 |
60001295 |
1 |
套筒 |
Socket 18×12.5GB3390.1 |
7-9-8 |
8 |
A260401010081 |
1 |
套筒 |
Socket 19×12.5GB3390.1 |
7-9-9 |
9 |
A260401010027 |
1 |
套筒 |
Socket 21×12.5GB3390.1 |
7-9-10 |
10 |
A260401010078 |
1 |
套筒 |
Socket 22×12.5GB3390.1 |
7-9-11 |
11 |
A260401010051 |
1 |
套筒 |
Socket 24×12.5GB3390.1 |
7-9-12 |
12 |
A260401010031 |
1 |
套筒 |
Socket 27×20GB3390.1 |
7-9-13 |
13 |
A260401010037 |
1 |
套筒 |
Socket |
7-9-14 |
14 |
A260401010055 |
1 |
套筒 |
Socket 30×20GB3390.1 |
7-9-15 |
15 |
A260401010057 |
1 |
套筒 |
Socket 36×20GB3390.1 |
7-9-16 |
16 |
A229900007607 |
1 |
万向接头 |
Joint, universal |
7-9-17 |
17 |
A260401010065 |
1 |
接杆 |
Rod, extension |
7-9-18 |
18 |
60001293 |
1 |
滑行头手柄 |
T-tool |
7-9-19 |
19 |
A260401090010 |
1 |
可逆式棘轮扳手 |
Wrench, ratchet, reversible |
