SANY SY385C SY385CDI3K EXCAVATOR parts catalog 17
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

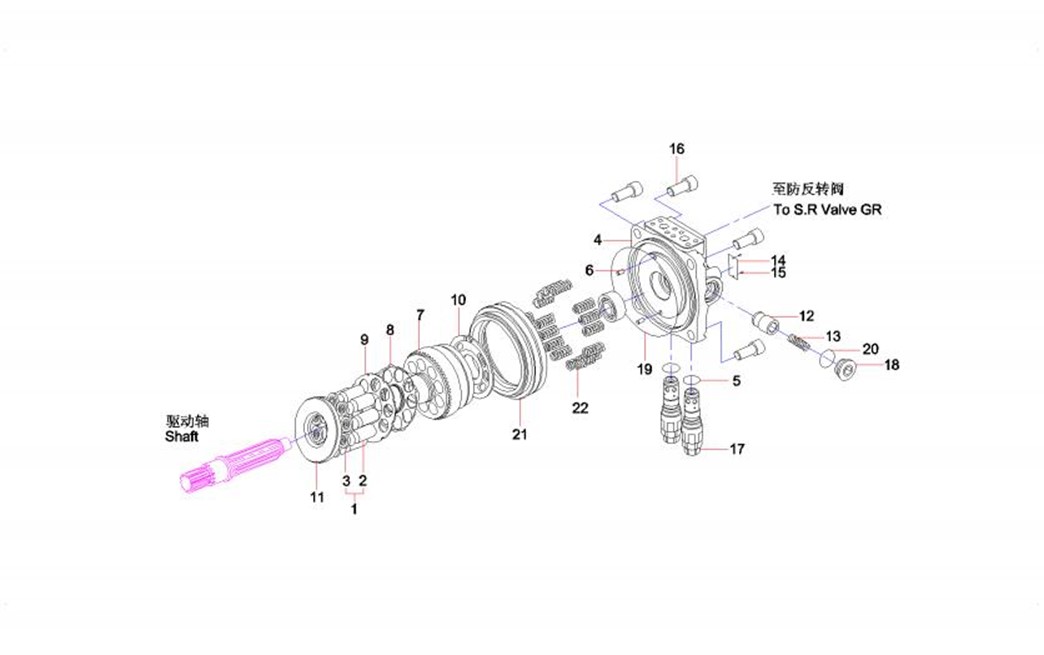

2-181-1 |
1 |
60081457 |
1 |
Piston GP |
2-181-2 |
2 |
60039347 |
9 |
Piston |
2-181-3 |
3 |
60081408 |
9 |
Slipper |
2-181-4 |
4 |
60039358 |
1 |
Housing AS |
2-181-5 |
5 |
60038721 |
2 |
O-ring |
2-181-6 |
6 |
60039385 |
2 |
Pin |
2-181-7 |
7 |
60039338 |
1 |
Cylinder block |
2-181-8 |
8 |
60039322 |
1 |
Seat, spring |
2-181-9 |
9 |
60039382 |
1 |
Bracket |
2-181-10 |
10 |
60039375 |
1 |
Tray, oil distribution |
2-181-11 |
11 |
60039336 |
1 |
Seat, valve |
2-181-12 |
12 |
60039351 |
2 |
Piston |
2-181-13 |
13 |
60081437 |
2 |
Spring |
2-181-14 |
14 |
60038547 |
1 |
Nameplate |
2-181-15 |
15 |
60038620 |
2 |
Pin |
2-181-16 |
16 |
60039367 |
4 |
Screw, socket head |
2-181-17 |
17 |
60110639 |
2 |
Spool, relief valve, swing motor |
2-181-18 |
18 |
60039401 |
2 |
Plug, oil |
2-181-19 |
19 |
60039429 |
1 |
O-ring |
2-181-20 |
20 |
60039423 |
2 |
O-ring |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-183-21 |
21 |
60039406 |
1 |
Piston, braking |
2-183-22 |
22 |
60039405 |
16 |
Spring, retarding |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

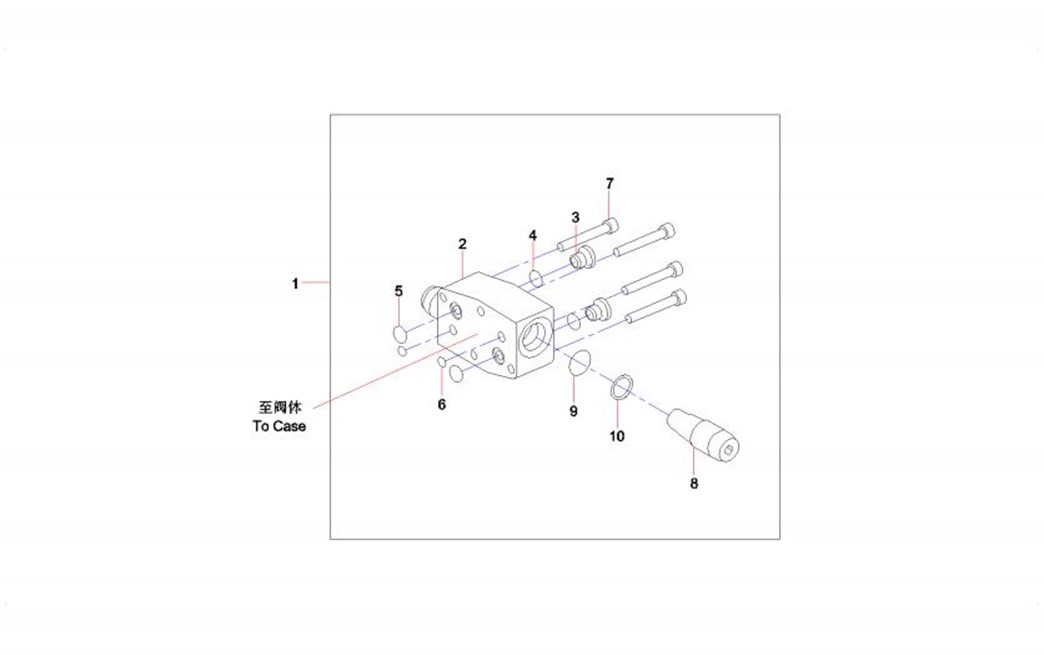

2-185-1 |
1 |
B220401000687 |
1 |
Valve, anti-reverse, swing motor |
2-185-2 |
2 |
60008793 |
1 |
Body, machine |
2-185-3 |
3 |
60008711 |
2 |
Plug |
2-185-4 |
4 |
60038711 |
2 |
O seal ring |
2-185-5 |
5 |
60039420 |
2 |
O-ring |
2-185-6 |
6 |
60039424 |
2 |
O-ring |
2-185-7 |
7 |
60039369 |
4 |
Screw, socket head |
2-185-8 |
8 |
60008753 |
2 |
Valve, anti-reverse |
2-185-9 |
9 |
60038715 |
2 |
Ring, seal |
2-185-10 |
10 |
60039404 |
2 |
Ring, supporting |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

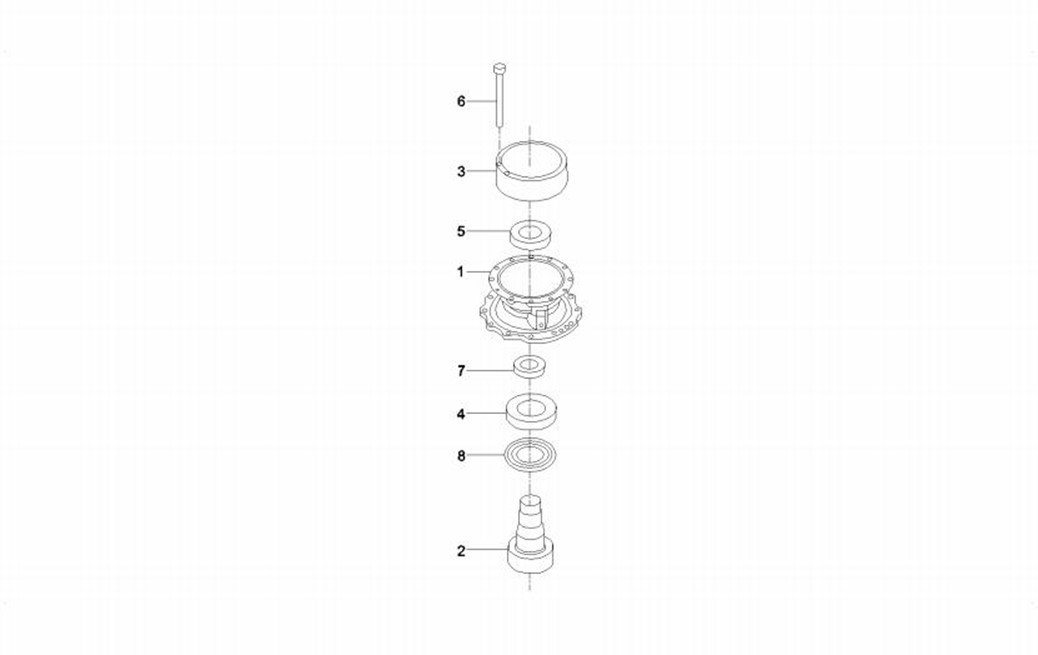

2-187-1 |
1 |
60110640 |
1 |
Housing |
2-187-2 |
2 |
60110641 |
1 |
Shaft, drive |
2-187-3 |
3 |
60081432 |
1 |
Ring, gear |
2-187-4 |
4 |
60039303 |
1 |
Bearing, ball, cylindrical |
2-187-5 |
5 |
60039302 |
1 |
Bearing, ball, cylindrical |
2-187-6 |
6 |
60081464 |
16 |
Bolt |
2-187-7 |
7 |
60081495 |
1 |
Seal, oil |
2-187-8 |
8 |
60081496 |
1 |
Seal, bearing |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

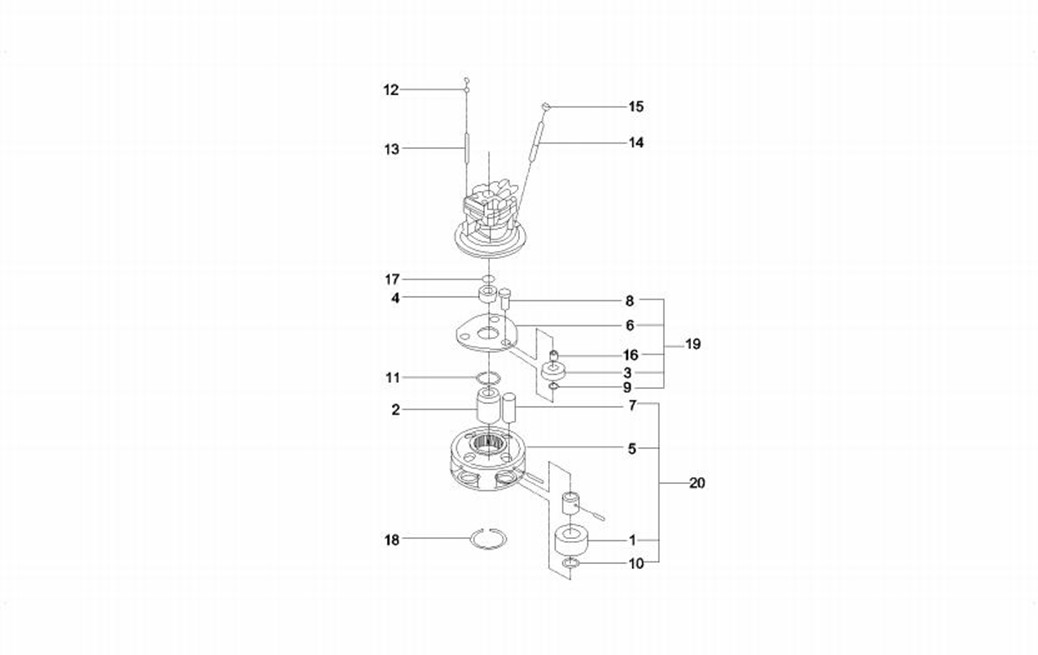

2-189-1 |
1 |
60081427 |
4 |
Gear, planetary, No. 2 |
2-189-2 |
2 |
60081426 |
1 |
Gear, sun, No. 2 |
2-189-3 |
3 |
60081429 |
3 |
Gear, planetary, first level |
2-189-4 |
4 |
60081425 |
1 |
Gear, sun, No. 1 |
2-189-5 |
5 |
60081431 |
1 |
Bracket, No. 2 |
2-189-6 |
6 |
60081469 |
1 |
Carrier, planetary, first level |
2-189-7 |
7 |
60081428 |
4 |
Gear GP, planetary, secondary |
2-189-8 |
8 |
60081470 |
3 |
Shaft, planetary gear, first level |
2-189-9 |
9 |
60081403 |
3 |
Gasket |
2-189-10 |
10 |
60081430 |
4 |
Gasket, No. 2 planetary gear |
2-189-11 |
11 |
60081404 |
1 |
Gasket |
2-189-12 |
12 |
60081471 |
1 |
Gauge, oil |
2-189-13 |
13 |
60081472 |
1 |
Tube, oil gauge |
2-189-14 |
14 |
60008615 |
1 |
Pipe, oil feed |
2-189-15 |
15 |
B229900002437 |
1 |
Cover, breathing tube |
2-189-16 |
16 |
60081476 |
3 |
Sleeve, shaft |
2-189-17 |
17 |
60064417 |
1 |
Gear, sun |
2-189-18 |
18 |
60081447 |
1 |
Ring, snap |
2-189-19 |
19 |
60331158 |
1 |
Component |
2-189-20 |
20 |
60331159 |
1 |
Component |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-191-101 |
101 |
60292564 |
1 |
Casing A |
2-191-102 |
102 |
60292565 |
1 |
Casing B |
2-191-103 |
103 |
60292566 |
1 |
Casing C |
2-191-151 |
151 |
60100467 |
6 |
Plug |
2-191-152 |
152 |
60008711 |
2 |
Plug |
2-191-153 |
153 |
60008713 |
10 |
Plug |
2-191-162 |
162 |
60319525 |
2 |
O-Ring |
2-191-163 |
163 |
60100517 |
1 |
O-ring |
2-191-166 |
166 |
60314925 |
1 |
O-ring |
2-191-167 |
167 |
60221657 |
6 |
O-ring |
2-191-168 |
168 |
60221658 |
3 |
O-ring |
2-191-169 |
169 |
60312651 |
10 |
O-RING |
2-191-201 |
201 |
60075555 |
9 |
Cover, valve |
2-191-202 |
202 |
60100506 |
2 |
Cover, spring |
2-191-203 |
203 |
60075556 |
9 |
Cover, valve |
2-191-204 |
204 |
60292567 |
1 |
Cover |
2-191-205 |
205 |
60292568 |
1 |
Cover |
2-191-211 |
211 |
60292569 |
1 |
Plate |
2-191-213 |
213 |
60075554 |
2 |
Cover, valve |
2-191-214 |
214 |
60311472 |
1 |
BP Control Valve |
