SANY SR220C WITH CAT 325D BODY ROTARY DRILLING RIG parts catalog 08
32 |
23904828 |
――― |
螺栓M20×100 (BOLT) |
30 |
33 |
23000004 |
――― |
轴承670×820×69 (BEARING) |
1 |
34 |
A210110000233 |
――― |
螺栓M20×110 (BOLT) |
30 |
35 |
10004613 |
SR220C.5.3.5-10 |
齿轮防松垫片 (GEAR CHECK PLATE) |
15 |
36 |
23000027 |
――― |
防松螺母M20 (NUT) |
30 |
37 |
A210110000202 |
――― |
螺栓M20×80 (BOLT) |
27 |
38 |
10237004 |
SR220C.5.3A.5.6 |
套筒 (SLEEVE) |
1 |
39 |
10009655 |
SR220C.5.3.5B-11A |
防尘圈 (DUSTPROOF RING) |
1 |
40 |
10004648 |
SR220C.5.3.5B-04 |
锥销 (PIN) |
3 |
41 |
10004616 |
SR220C.5.3.5A-02 |
从动齿轮 (DRIVEN GEAR) |
1 |
42 |
A222100000180 |
――― |
预压式空气滤清器3/4" (PRE-PRESS AIR CLEANER 3/4") |
1 |
43 |
10004615 |
SR220C.5.3.5-13 |
加油口螺塞 (OIL FILLING PLUG) |
1 |
44 |
23000238 |
――― |
密封垫圈60 (JOINT WASHER) |
1 |
45 |
23000294 |
――― |
回转支撑 (SLEWING BEARING) |
1 |
46 |
10004655 |
SR220C.5.3.5B-17 |
油标密封垫 (OIL LEVEL JOINT WASHER) |
1 |
47 |
10004654 |
SR220C.5.3.5B-16 |
油标玻璃 (OIL LEVEL GLASS) |
1 |
48 |
10004653 |
SR220C.5.3.5B-15 |
油标盖 (OIL LEVEL GLAND) |
1 |
49 |
23002835 |
――― |
O形密封圈805×5.33 (SEAL-O-RING) |
1 |
50 |
A210111000089 |
――― |
螺栓M8×20 (BOLT) |
6 |
51 |
23002834 |
――― |
O形密封圈742×7 (SEAL-O-RING) |
1 |
52 |
A210441000003 |
――― |
密封垫圈22 (JOINT WASHER) |
1 |
53 |
A210332000003 |
――― |
外六角螺塞M22×1.5 (HEXAGONAL PLUG) |
1 |
注:序号27为选装件,装此件时不装序号28。
NOTE: PART 27 IS OPTIONAL; PART 28 IS NOT AVAILBLE WHEN 27 IS CHOOSED

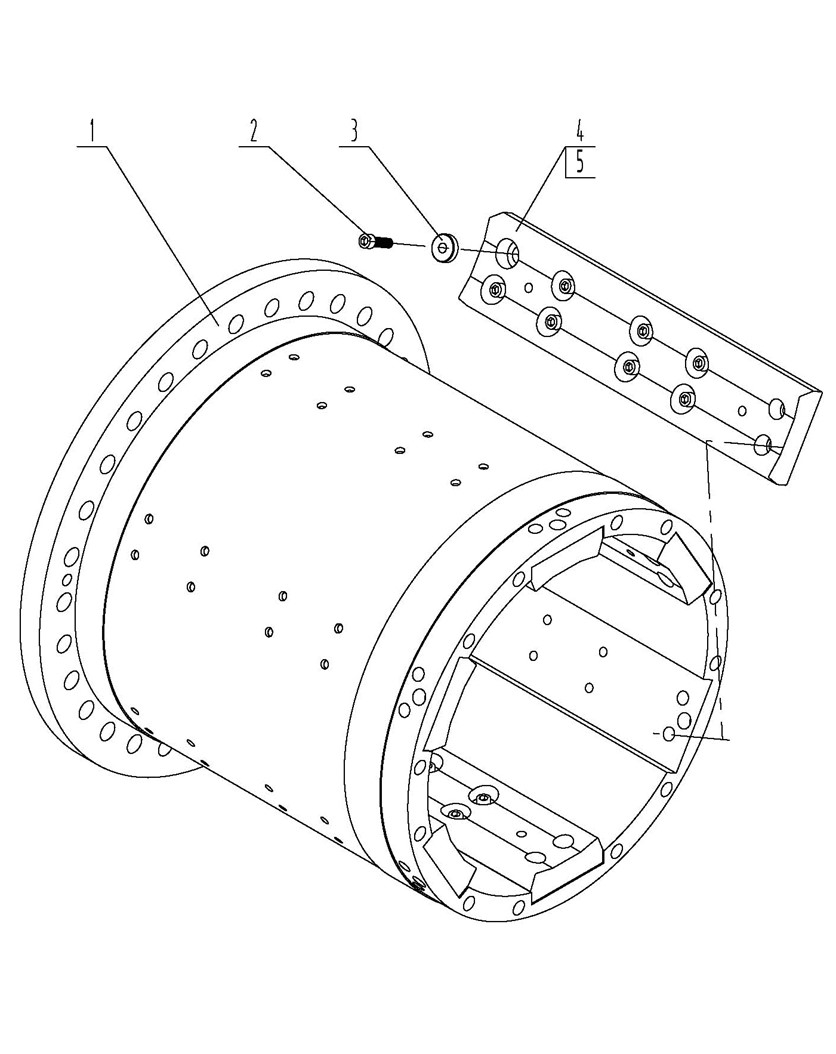

10220976 键套 KEY SHEATH SR220C.5.3A.5.4A
10220976 键套KEY SHEATH SR220C.5.3A.5.4A
序号 NO. |
代码 CODE |
图号 DRAWING NO. |
名称 NAME |
数量 QTY |
1 |
10220977 |
SR220C.5.3A.5.4A.1 |
键套体 (SPLINE SHEATH) |
1 |
2 |
A210204000203 |
――― |
螺钉M16×40 (BOLT) |
48 |
3 |
10073921 |
SR220C.5.3A.5.2-2 |
垫 (WASHER) |
48 |
4 |
10133296 |
SR220C.5.3A.5.4A-01 |
键 (SPLINE) |
6 |
5 |
10133297 |
SR220C.5.3A.5.4A-02 |
键 (SPLINE) |
6 |
备注:件5为选装件
NOTE: PART 5 IS OPTIONAL.

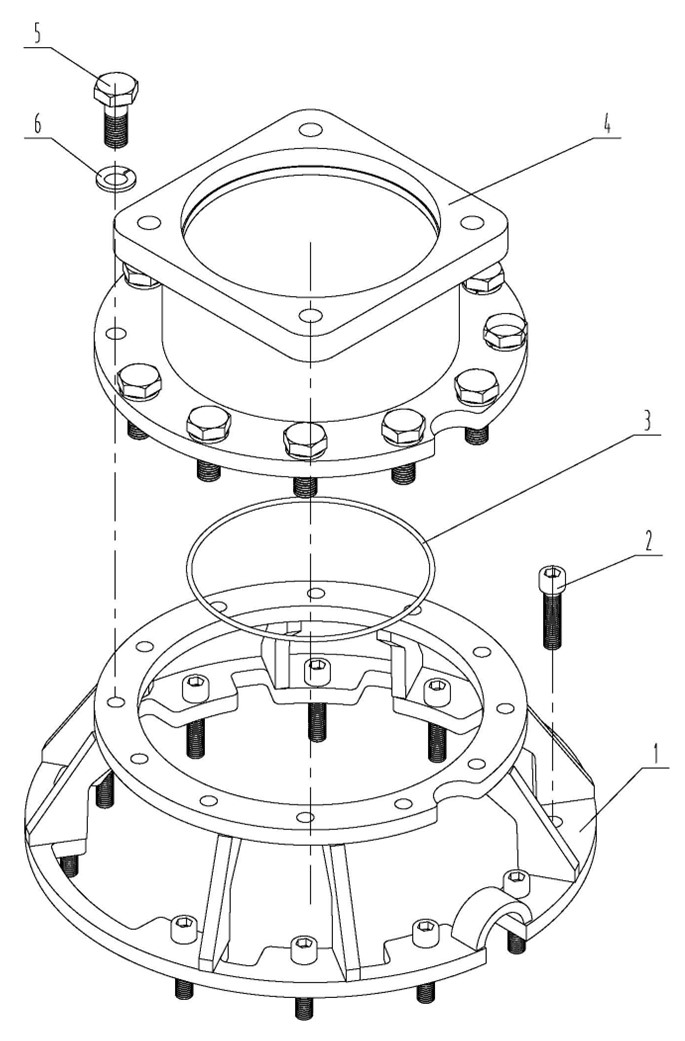

10004661 天方地圆加固装置 SR220C.5.3.7
10004661 天方地圆加固装置 SQUARE AND ROUND FIXING DEVICE SR220C.5.3.7
序号 NO. |
代码 CODE |
图号 DRAWING NO. |
名称 NAME |
数量 QTY |
1 |
10004662 |
SR220C.5.3.7.1 |
地圆架 (ROUND BRACKET) |
1 |
2 |
A210204000025 |
――― |
螺钉M12×50 (BOLT) |
10 |
3 |
A210609000212 |
――― |
O形圈165×3.55 (SEAL-O-RING) |
1 |
4 |
10004667 |
SR220C.5.3.7.2 |
天方 (SQUARE BRACKET) |
1 |
5 |
A210114000045 |
――― |
螺栓M12×1.5×40 (BOLT) |
12 |
6 |
A210401000004 |
――― |
垫圈16 (SPRING WASHER) |
12 |

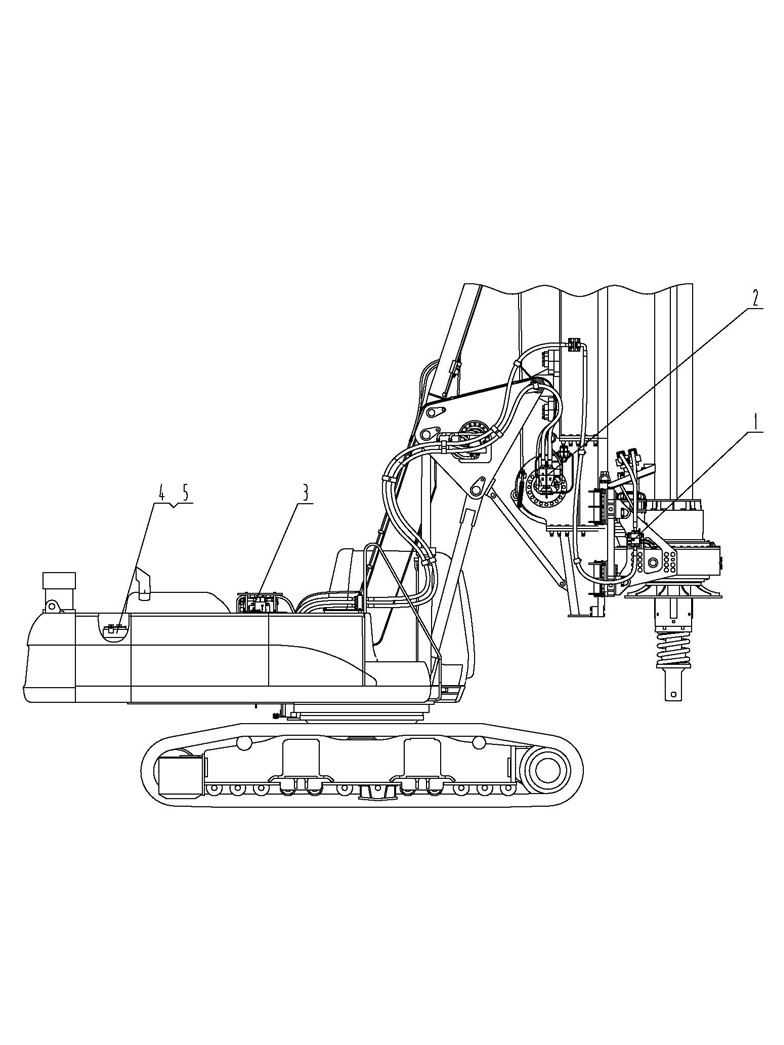

10004679 液压系统 HYDRAULIC SYSTEM SR220C.6
10004679 液压系统 HYDRAULIC SYSTEM SR220C.6
序号 NO. |
代码 CODE |
图号 DRAWING NO. |
名称 NAME |
数量 QTY |
1 |
10004698 |
SR220C.6.1A |
动力头液压系统 (ROTARY DRIVE HYDRAULIC SYSTM) |
1 |
2 |
10004750 |
SR220C.6.2A |
桅杆管路布置系统 (MAST HYDRAULIC SYSTEM) |
1 |
3 |
10004792 |
SR220C.6.3A |
上车布线图 (UPPER STRUCTURE HYDRAULIC SYSTEM) |
1 |
4 |
10004793 |
SR220C.6.4 |
润滑油箱 (LUBRICATION BOX) |
1 |
5 |
10004815 |
SR220C.6.5 |
副液压油箱 (AUXILIARY HYDRAULIC TANK) |
1 |

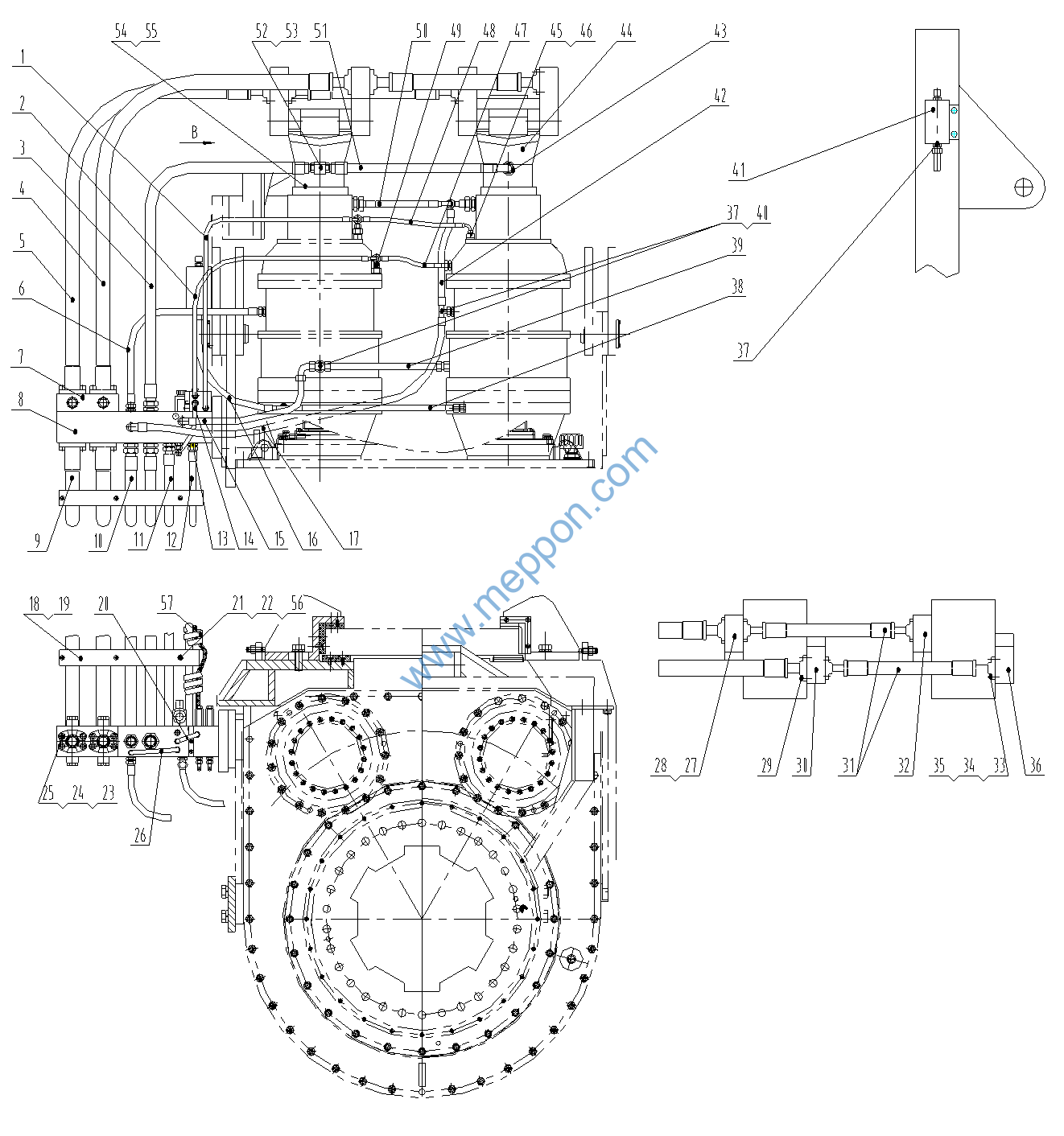

10004698 动力头液压系统 ROTARY DRIVE HYDRAULIC SYSTEM SR220C.6.1A
