SANY SR220C WITH CAT 330D UNDERCARRIAGE ROTARY DRILLING RIG parts catalog 16
10004778 滤油器总成 OIL FILTER GP SR220C.6.3.6
序号 NO. |
代码 CODE |
图号 DRAWING NO. |
名称 NAME |
数量 QTY |
1 |
23000445 |
――― |
滤油器 (OIL FILTER) |
1 |
2 |
23000266 |
――― |
接头 (FITTING) |
1 |
3 |
10004779 |
SR220C.6.3.6-1 |
接头块 (FITTING BLOCK) |
1 |
4 |
A210204000010 |
――― |
螺钉M10×50 (BOLT-SOCKET HEAD M10×50) |
4 |
5 |
B210780000052 |
――― |
接头 (FITTING) |
2 |
6 |
B210780000838 |
――― |
弯接头 (ELBOW) |
1 |
7 |
21011012 |
――― |
O形圈71×3.55 (SEAL-O-RING 71×3.55) |
1 |
8 |
A210204000020 |
――― |
螺钉M12×25 (BOLT-SOCKET HEAD M12×25) |
4 |

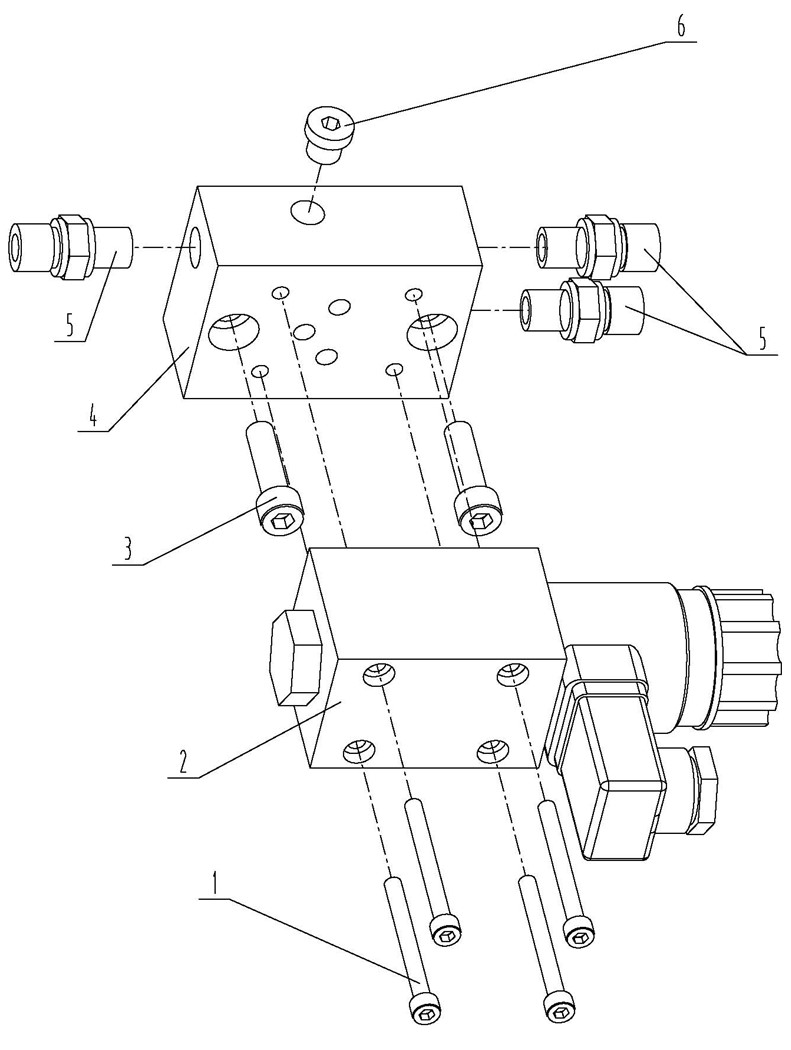

10004780 行驶控制阀总成 DRIVING CONTROL AS SR220C.6.3.7
10004780 行驶控制阀总成 DRIVING CONTROL AS SR220C.6.3.7
序号 NO. |
代码 CODE |
图号 DRAWING NO. |
名称 NAME |
数量 QTY |
1 |
A210204000447 |
――― |
螺钉M5×50 (BOLT-SOCKET HEAD M5×50) |
4 |
2 |
23000018 |
――― |
电磁阀 (ELECTROMAGNETIC-VALVE) |
1 |
3 |
A210204000164 |
――― |
螺钉M8×30 (BOLT-SOCKET HEAD M8×30) |
2 |
4 |
10004781 |
SR220C.6.3.7-1 |
电磁阀座 ELECTROMAGNETIC-VALVE PEDESTAL |
1 |
5 |
B210780000174 |
――― |
接头 (FITTING) |
3 |
6 |
B210399000003 |
――― |
堵头 (PLUG) |
1 |

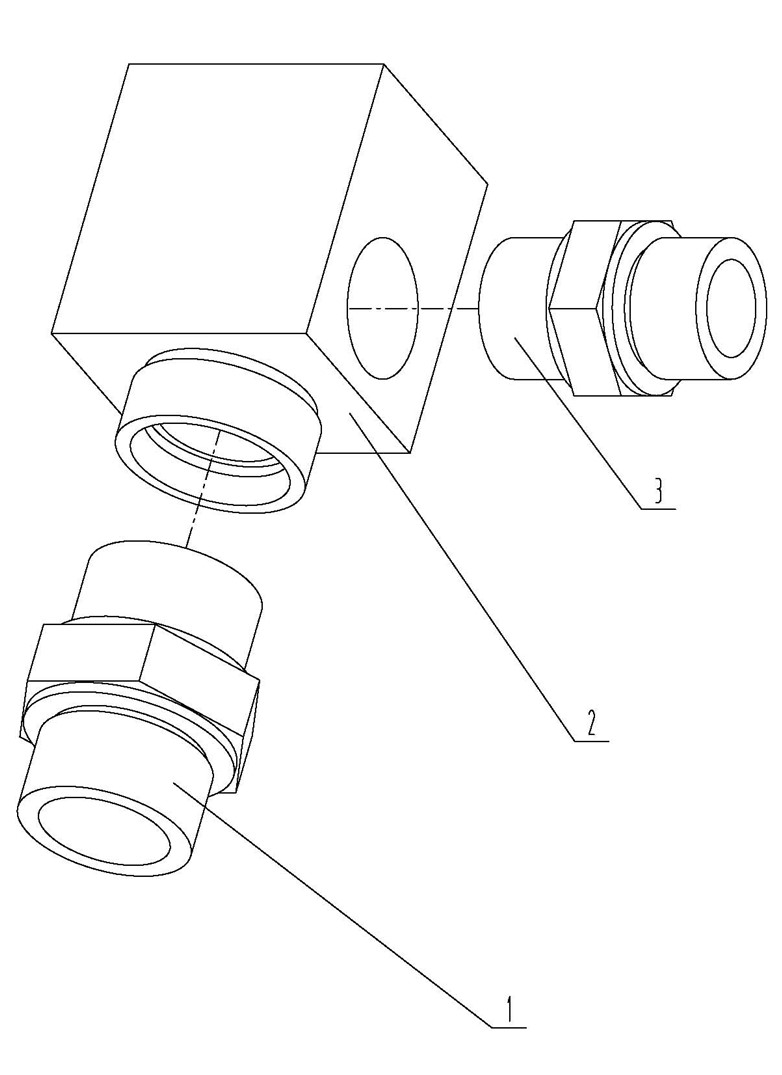

10004782 补油接头总成 FILL OIL CONNECTOR AS SR220C.6.3.8
10004782 补油接头总成 FILL OIL CONNECTOR AS SR220C.6.3.8
序号 NO. |
代码 CODE |
图号 DRAWING NO. |
名称 NAME |
数量 QTY |
1 |
B210780001240 |
――― |
接头 (FITTING) |
1 |
2 |
10004783 |
SR220C.6.3.8-1 |
自制三通接头 (SELFMADE TEE FITTING) |
1 |
3 |
B210780000049 |
――― |
接头 (FITTING) |
1 |

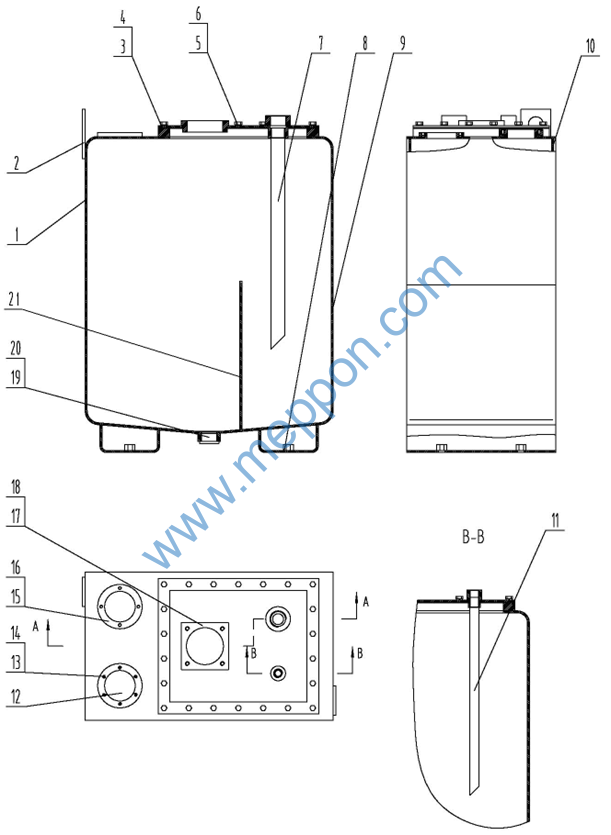

10004793 润滑油箱 GREASE-BOX SR220C.6.4
10004793 润滑油箱 GREASE-BOX SR220C.6.4
序号 NO. |
代码 CODE |
图号 DRAWING NO. |
名称 NAME |
数量 QTY |
1 |
10004794 |
SR220C.6.4.1 |
上板组件 (UPPER PLATE) |
1 |
2 |
10004809 |
SR220C.6.4-1 |
吊耳 (LIFTING EYE) |
2 |
3 |
10004799 |
SR220C.6.4.2 |
清洗盖 (CLEAN COVER) |
1 |
4 |
10004810 |
SR220C.6.4-2 |
密封垫 (SEAL WASHER) |
1 |
5 |
A210111000088 |
――― |
螺栓M8×16 (BOLT M8×16) |
22 |
6 |
A210401000017 |
――― |
垫圈8 (SPRING WASHER 8) |
22 |
7 |
10004813 |
SR220C.6.4-5 |
回油管2 (OIL RETURN TUBE 2) |
1 |
8 |
10004804 |
SR220C.6.4.3 |
支座 (ABUTMENT) |
2 |
9 |
10004806 |
SR220C.6.4.4 |
下板组件 (LOWER PLATE) |
1 |
10 |
10004812 |
SR220C.6.4-4 |
侧板 (SIDE PLATE) |
2 |
11 |
10004811 |
SR220C.6.4-3 |
回油管1 (OIL RETURN TUBE 1) |
1 |
12 |
23000437 |
――― |
空气滤清器 (AIR CLEANER) |
1 |
13 |
A210401000015 |
――― |
垫圈5 (SPRING WASHER 5) |
6 |
14 |
A210204000247 |
――― |
螺栓M5×10 (BOLT M5×10) |
6 |
15 |
23000438 |
――― |
液位计 (LIQUID LEVEL GAUGE) |
1 |
16 |
A210204000172 |
――― |
螺钉M6×10 (BOLT M6×10) |
4 |
17 |
23000439 |
――― |
吸油滤油器 (INPUT OIL FILTER) |
1 |
18 |
A210204000146 |
――― |
螺钉M8×16 (BOLT M8×16) |
4 |
19 |
21052041 |
――― |
密封垫33×39 (WASHER 33×39) |
1 |
20 |
24001166 |
――― |
螺塞G1A(PLUG ) |
1 |
21 |
10004814 |
SR220C.6.4-6 |
挡板 (CHECK PLATE) |
1 |

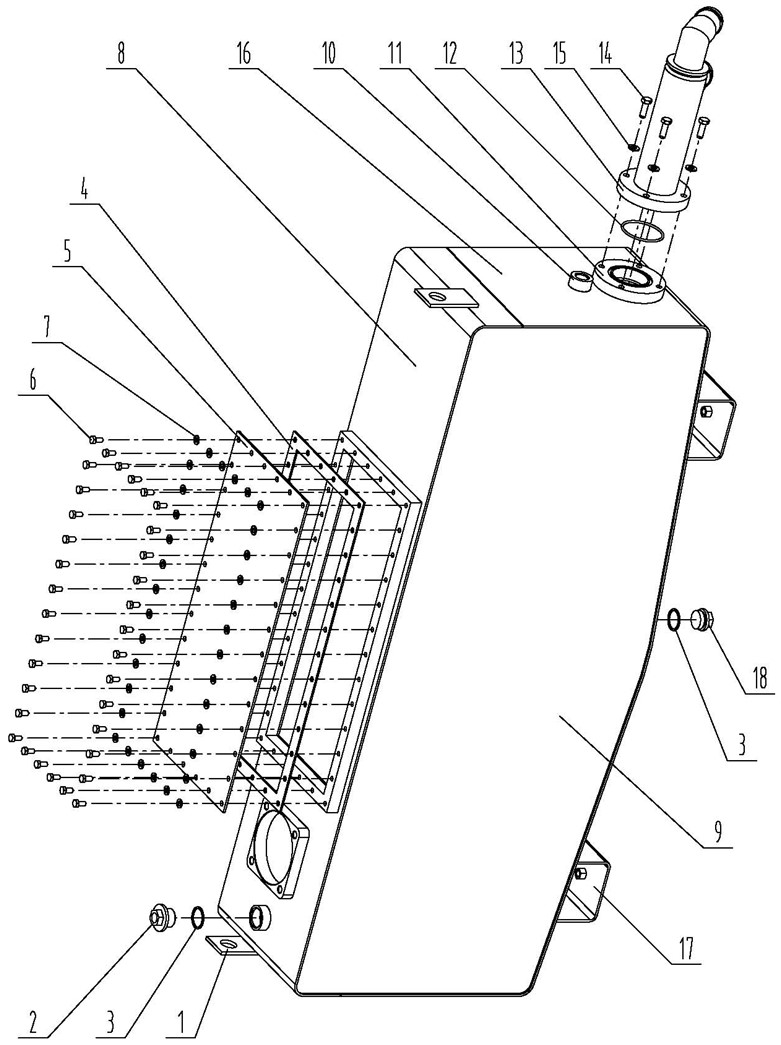

10004815 副液压油箱 AUXILIARY HYDRAULIC OIL BOX SR220C.6.5
