SANY SR250 WITH SY420R UNDERCARRIAGE ROTARY DRILLING RIG parts catalog 21

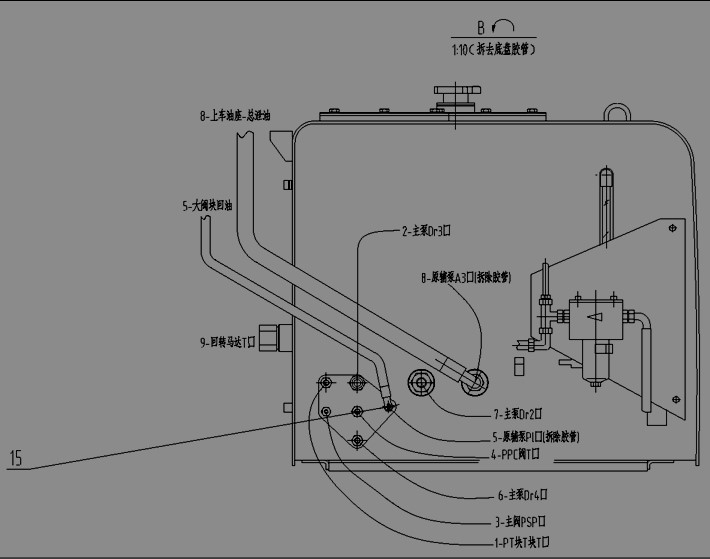

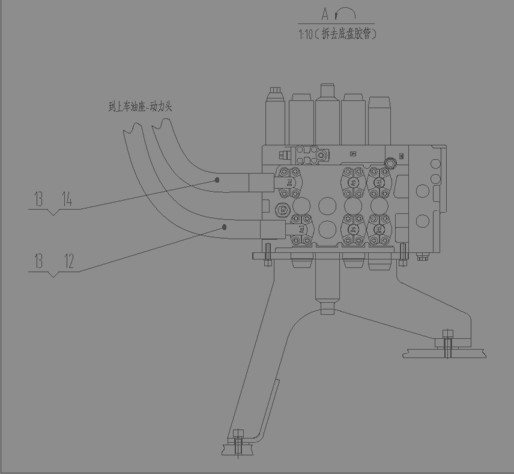

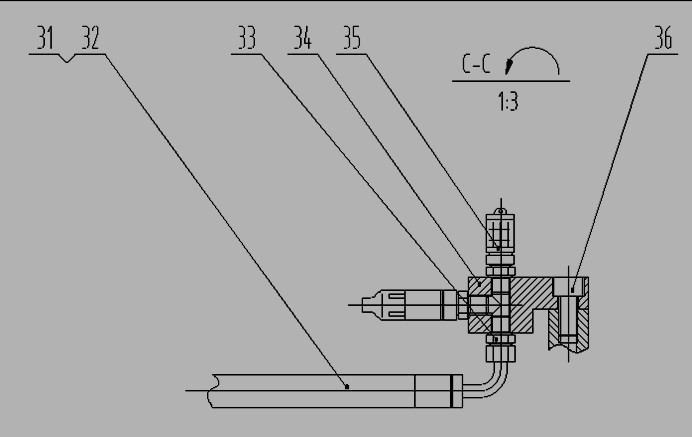

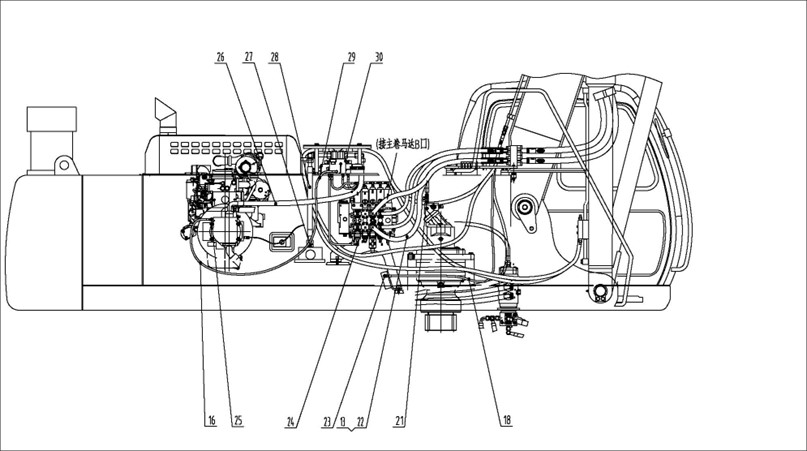

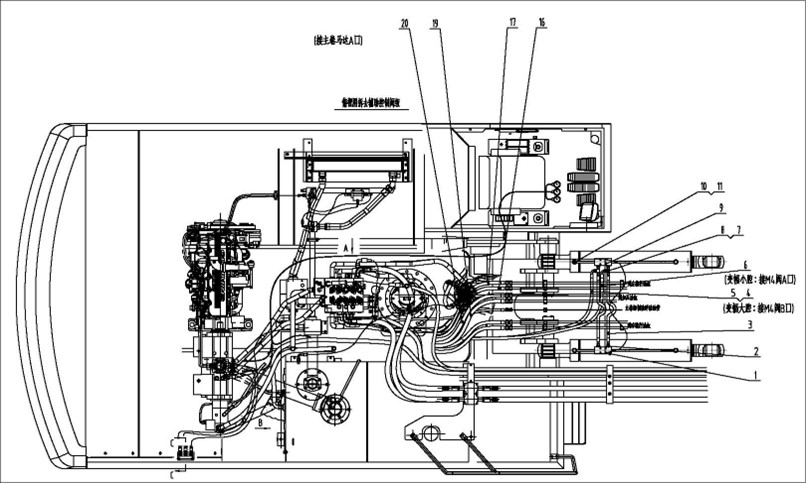

10052983上车液压系统SUPERSTRUCTURE HYDRAULIC SYSTEM SR250(SY420R).6.3
10052983上车液压系统SUPERSTRUCTURE HYDRAULIC SYSTEM SR250(SY420R).6.3
10052983上车液压系统SUPERSTRUCTURE HYDRAULIC SYSTEM SR250(SY420R).6.3
10052983上车液压系统SUPERSTRUCTURE HYDRAULIC SYSTEM SR250(SY420R).6.3
10052983上车液压系统SUPERSTRUCTURE HYDRAULIC SYSTEM SR250(SY420R).6.3
|
序号 NO |
代码 CODE |
图号 DRAWING NO. |
名称 NAME |
数量 QTY |
|
1 |
23000003 |
――― |
双向平衡阀 BI-DIRECTIONAL BALANCE VALVE |
2 |
|
2 |
B210780000141 |
――― |
管接头（HOSE FITTING） |
4 |
|
3 |
B230103000367 |
――― |
胶管（HOSE AS） |
2 |
|
4 |
B230103004551 |
――― |
胶管（HOSE AS） |
1 |
|
5 |
A229900007241 |
――― |
护套PG-088-12 L=2000（SHEATH） |
4 |
|
6 |
B230103003319 |
――― |
胶管（HOSE AS） |
1 |
|
7 |
B210780001007 |
――― |
管接头（HOSE FITTING） |
2 |
|
8 |
B210780001310 |
――― |
管接头（HOSE FITTING） |
2 |
|
9 |
23000063 |
――― |
螺钉M8×45（SCREW） |
8 |
|
10 |
10004702 |
SR220C.6.2.2 |
单向节流阀 （ONE-WAY THROTTLE VASLVE） |
2 |
|
11 |
A210609000032 |
――― |
O形圈（O-RING） |
2 |
|
12 |
23001445 |
――― |
胶管（HOSE AS） |
1 |
|
13 |
A210609000142 |
――― |
O形圈（O-RING） |
6 |
|
14 |
23001444 |
――― |
胶管（HOSE AS） |
1 |
|
15 |
B210780000036 |
――― |
管接头（HOSE FITTING） |
1 |
|
16 |
B230103004552 |
――― |
胶管（HOSE AS） |
2 |
|
17 |
B230103004554 |
――― |
胶管（HOSE AS） |
2 |
|
18 |
B230103000897 |
――― |
胶管（HOSE AS） |
1 |
|
19 |
B230103004557 |
――― |
胶管（HOSE AS） |
1 |
|
20 |
B230103003742 |
――― |
胶管（HOSE AS） |
1 |
|
21 |
B210780000018 |
――― |
管接头（HOSE FITTING） |
1 |
|
22 |
23001443 |
――― |
胶管（HOSE AS） |
1 |
|
23 |
B210780000170 |
――― |
管接头（HOSE FITTING） |
1 |
|
24 |
B210780000418 |
――― |
管接头（HOSE FITTING） |
3 |
|
25 |
23000452 |
――― |
管接头（HOSE FITTING） |
1 |
|
26 |
B230103007315 |
――― |
胶管（HOSE AS） |
1 |
|
27 |
B210780000052 |
――― |
管接头（HOSE FITTING） |
1 |
|
28 |
B230103004935 |
――― |
胶管（HOSE AS） |
1 |
|
29 |
23000257 |
――― |
胶管（HOSE AS） |
1 |
|
30 |
10053002 |
SR250(SY420R).6.3.1 |
250辅助阀组（250 AUXILIARY VALVE GROUP） |
1 |
|
31 |
23001718 |
――― |
胶管（HOSE AS） |
2 |
|
32 |
B230103006949 |
――― |
胶管（HOSE AS） |
1 |
|
33 |
B210780000174 |
――― |
管接头（HOSE FITTING） |
3 |
|
34 |
10010489 |
SR200C.6-5 |
压力传感器座 （PRESSURE SENSOR SEAT） |
1 |
|
35 |
21011325 |
――― |
测压接头 PRESSURE-MEASURING ADAPTOR |
3 |
|
36 |
A210204000020 |
――― |
螺钉M12×25（SCREW） |
2 |

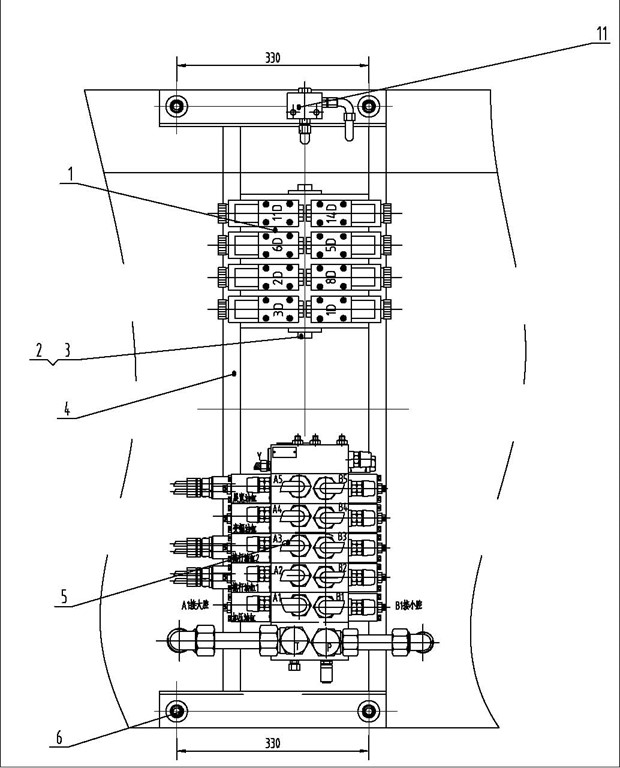

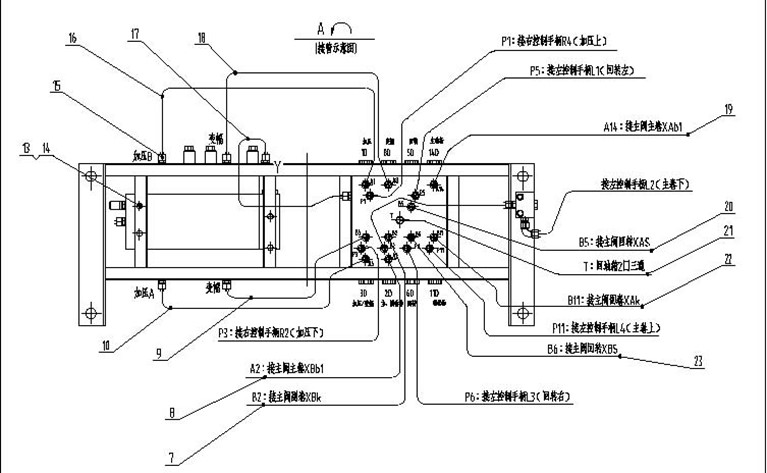

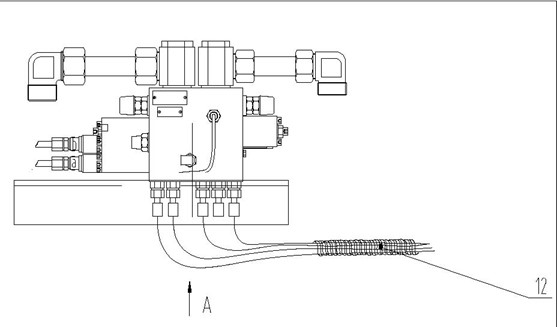

10053002 250辅助阀组250 AUXILIARY VALVE GROUP SR250(SY420R).6.3.1
10053002 250辅助阀组250 AUXILIARY VALVE GROUP SR250(SY420R).6.3.1
|
序号 NO |
代码 CODE |
图号 DRAWING NO. |
名称 NAME |
数量 QTY |
|
1 |
10053005 |
SR250(SY420R).6.3.1.1 |
电磁阀组（SOLENOID VALVE GROUP） |
1 |
|
2 |
A210111000100 |
――― |
螺栓M16×35（BOLT） |
4 |
|
3 |
A210401000004 |
――― |
垫圈16（WASHER） |
4 |
|
4 |
10053010 |
SR250(SY420R).6.3.1.2 |
辅助阀支架（AUXILIARY VALVE SUPPORT） |
1 |
|
5 |
10004761 |
SR220C.6.3.1.3 |
多路阀（MULTI-WAY VALVE） |
1 |
|
6 |
A210404000002 |
――― |
垫圈20（WASHER） |
8 |
|
7 |
B230103000993 |
――― |
胶管（HOSE AS） |
1 |
|
8 |
B230103001456 |
――― |
胶管（HOSE AS） |
1 |
|
9 |
B230103004528 |
――― |
胶管（HOSE AS） |
1 |
|
10 |
B230103004256 |
――― |
胶管（HOSE AS） |
1 |
|
11 |
10004762 |
SR220C.6.3.1.4 |
主卷扬先导节流油路（PILOT THROTTLE OIL CIRCUIT FOR MAIN WINCH） |
1 |
|
12 |
23000293 |
――― |
塑料护套PG-100×1300 （PLASTIC PROTECTIVE SLEEVE） |
1 |
|
13 |
A210111000011 |
――― |
螺栓M10×20（BOLT） |
4 |
|
14 |
A210401000001 |
――― |
垫圈10（WASHER） |
4 |
|
15 |
B210780000176 |
――― |
管接头（HOSE FITTING） |
2 |
|
16 |
B230103004256 |
――― |
胶管（HOSE AS） |
1 |
|
17 |
B230103000993 |
――― |
胶管（HOSE AS） |
1 |
|
18 |
B230103004528 |
――― |
胶管（HOSE AS） |
1 |
|
19 |
B230103000730 |
――― |
胶管（HOSE AS） |
1 |
|
20 |
B230103000730 |
――― |
胶管（HOSE AS） |
1 |
|
21 |
B230103002375 |
――― |
胶管（HOSE AS） |
1 |
|
22 |
B230103002040 |
――― |
胶管（HOSE AS） |
1 |
|
23 |
B230103001456 |
――― |
胶管（HOSE AS） |
1 |
