SANY SR250R WITH CAT 330D UNDERCARRIAGE ROTARY DRILLING RIG parts catalog 13
10237274上车液压系统部分UPPERCARRIAGE HYDRAULIC SYSTEM SR250R(CAT330D).6.3
序号 NO |
代码 CODE |
图号 DRAWING NO. |
名称 NAME |
数量 QTY |
1 |
10004778 |
SR220C.6.3.6 |
滤油器总成(OIL PURIFIER GP) |
1 |
2 |
B210780000712 |
――― |
管接头(HOSE FITTING) |
1 |
3 |
B230103004492 |
――― |
胶管(HOSE AS) |
1 |
4 |
B230103004515 |
――― |
胶管(HOSE AS) |
1 |
5 |
B230103000977 |
――― |
胶管(HOSE AS) |
1 |
6 |
B230103003277 |
――― |
胶管(HOSE AS) |
3 |
7 |
B230103002722 |
――― |
胶管(HOSE AS) |
1 |
8 |
A831211095000 |
――― |
胶管(HOSE AS) |
1 |
9 |
B230103004256 |
――― |
胶管(HOSE AS) |
1 |
10 |
B230103000811 |
――― |
胶管(HOSE AS) |
1 |
11 |
B230103000993 |
――― |
胶管(HOSE AS) |
2 |
12 |
B230103002040 |
――― |
胶管(HOSE AS) |
1 |
13 |
B230103001359 |
――― |
胶管(HOSE AS) |
1 |
14 |
B230103000875 |
――― |
胶管(HOSE AS) |
1 |
15 |
B230103004260 |
――― |
胶管(HOSE AS) |
8 |
16 |
23000264 |
――― |
管接头(HOSE FITTING) |
15 |
17 |
B230103005488 |
――― |
胶管(HOSE AS) |
1 |
18 |
B230103002686 |
――― |
胶管(HOSE AS) |
2 |
19 |
B230103004565 |
――― |
胶管(HOSE AS) |
2 |
20 |
B230103004562 |
――― |
胶管(HOSE AS) |
1 |
21 |
23000260 |
――― |
胶管(HOSE AS) |
2 |
22 |
10004769 |
SR220C.6.3.3 |
CAT主阀总成 (CAT MAIN VALVE GP) |
1 |
23 |
B230103004564 |
――― |
胶管(HOSE AS) |
1 |
24 |
23001661 |
――― |
胶管(HOSE AS) |
1 |
25 |
10546517 |
SR250R(CAT330D).6.3.1A |
阀总成(VALVE GP) |
1 |
26 |
10004789 |
SR220C.6.3-3 |
长支柱(LONG STANCHION) |
4 |
27 |
A210111000038 |
――― |
螺拴M12×30(Bolt) |
4 |
28 |
A210404000004 |
――― |
垫圈12(WASHER) |
4 |
29 |
A210401000002 |
――― |
垫圈12(WASHER) |
4 |
30 |
A210307000001 |
――― |
螺母M12(NUT) |
4 |
31 |
B230103000897 |
――― |
胶管(HOSE AS) |
1 |
32 |
B230103004607 |
――― |
胶管(HOSE AS) |
1 |
33 |
B230103004621 |
――― |
胶管(HOSE AS) |
1 |
34 |
23000252 |
――― |
胶管(HOSE AS) |
1 |
35 |
B230103004548 |
――― |
胶管(HOSE AS) |
1 |
36 |
10004790 |
SR220C.6.3-4 |
展宽法兰(EXTEND FLANGE) |
2 |
37 |
B210780000131 |
――― |
管接头(HOSE FITTING) |
2 |
38 |
A831213050000 |
――― |
胶管(HOSE AS) |
2 |
39 |
10004780 |
SR220C.6.3.7 |
行驶控制阀 (DRIVE CONTROL VALVE) |
1 |
40 |
B230103007708 |
――― |
胶管(HOSE AS) |
1 |
41 |
10004787 |
SR220C.6.3-1 |
垫套1(SPACER 1) |
2 |
42 |
10004788 |
SR220C.6.3-2 |
垫套2(SPACER 2) |
2 |
43 |
A230200000490 |
――― |
塑料护套(Plastic Protective Sleeve) |
1 |
44 |
23000063 |
――― |
螺钉M8×45(BOLT) |
8 |
45 |
23000003 |
――― |
双向平衡阀(REVERSIBLE BALANCE VALVE) |
2 |
46 |
B210780000141 |
――― |
管接头(HOSE FITTING) |
4 |
47 |
B210780001007 |
――― |
管接头(HOSE FITTING) |
2 |
48 |
B230103000367 |
――― |
胶管(HOSE AS) |
2 |
49 |
10004702 |
SR220C.6.2.2 |
单向节流阀 (ONE WAY THROTTLE VALVE) |
2 |
50 |
A210609000032 |
――― |
O形圈23.6×2.65GB3452.1 (SEAL-O-RING)) |
2 |
51 |
B230103003319 |
――― |
胶管(HOSE AS) |
3 |
52 |
B230103004551 |
――― |
胶管(HOSE AS) |
1 |
53 |
B230103004552 |
――― |
胶管(HOSE AS) |
2 |
54 |
60019935 |
――― |
胶管(HOSE AS) |
1 |
55 |
10050497 |
SR220C.6.3-6 |
护罩(PROTECTIVE COVER) |
1 |
56 |
60019934 |
――― |
胶管(HOSE AS) |
1 |
57 |
10004782 |
SR220C.6.3.8 |
补油接头 (OIL REPLENISH FITTING) |
1 |
58 |
10004766 |
SR220C.6.3.2 |
接头(FITTING) |
1 |
59 |
B230103004567 |
――― |
胶管(HOSE AS) |
1 |
60 |
10004791 |
SR220C.6.3-5 |
CAT油箱油孔盖 (CAT OIL TANK COVER) |
1 |
61 |
B230103004494 |
――― |
胶管(HOSE AS) |
1 |
62 |
10049076 |
SR250.6.3.2 |
泵总成(PUMP GP) |
1 |
63 |
B210780000142 |
――― |
管接头(HOSE FITTING) |
1 |
64 |
23005209 |
――― |
胶管(HOSE AS) |
1 |
65 |
23000718 |
――― |
胶管(HOSE AS) |
1 |
66 |
23000130 |
――― |
扣环(OUCH) |
8 |
67 |
B230103002532 |
――― |
胶管(HOSE AS) |
1 |

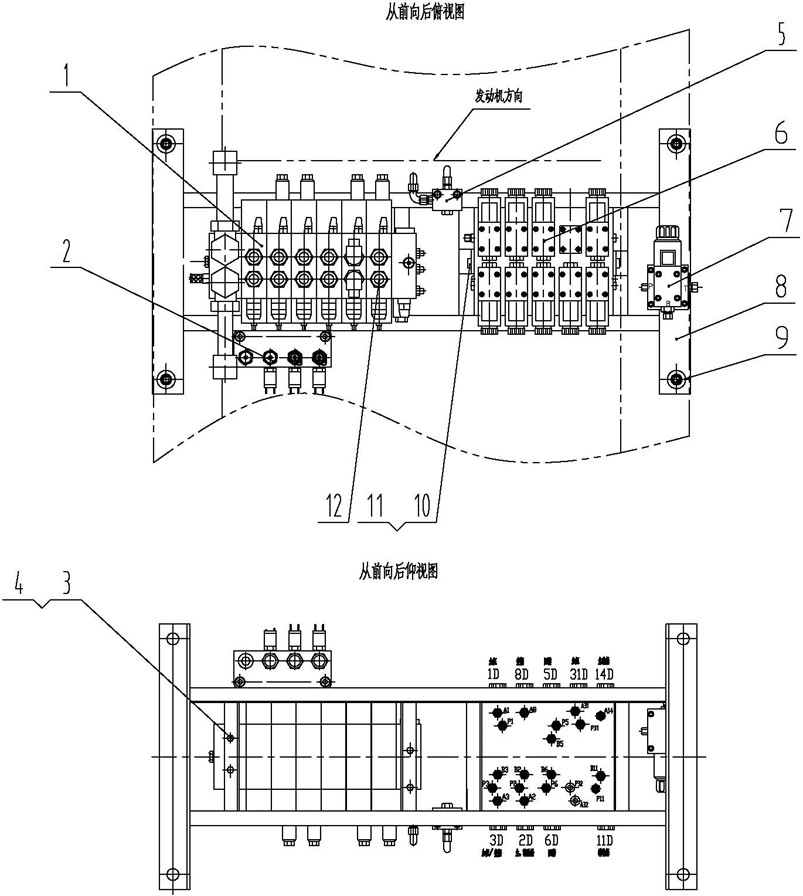

10546517阀总成VALVE AS SR250R(CAT330D).6.3.1A
10546517阀总成VALVE AS SR250R(CAT330D).6.3.1A
序号 NO |
代码 CODE |
图号 DRAWING NO. |
名称 NAME |
数量 QTY |
1 |
10509386 |
SR200C.6.8A |
辅阀总成 (AUXILIARY VALVE ASSEMBLY) |
1 |
2 |
10470633 |
SR220C.6.3.1.7 |
测压阀座总成(LOAD CELL FITTING) |
1 |
3 |
A210111000011 |
――― |
螺栓M10×20(BOLT) |
4 |
4 |
A210307000001 |
――― |
螺母M12(NUT) |
4 |
5 |
10004762 |
SR220C.6.3.1.4 |
主卷扬先导节流油路(MAIN WINCH THROTTLE OIL PIPELINE FOR) |
1 |
6 |
10140679 |
SR250C(SY420R).6.3.1.2 |
电磁阀组(ELECTROMAGETIC VALVE PEDESTAL) |
1 |
7 |
10336615 |
SR220R.6.12 |
落勾控制阀块总成(FALLING HOOK CONTROL VALVE BLOCK ) |
1 |
8 |
10515987 |
SR250M.6.3.1.1 |
支架(BRACKET) |
1 |
9 |
A210404000004 |
――― |
垫圈12(WASHER) |
4 |
10 |
21005034 |
――― |
螺钉M16×25(BOLT) |
4 |
11 |
A210401000004 |
――― |
垫圈16(WASHER) |
4 |
12 |
B210780001307 |
――― |
管接头(HOSE FITTING) |
2 |

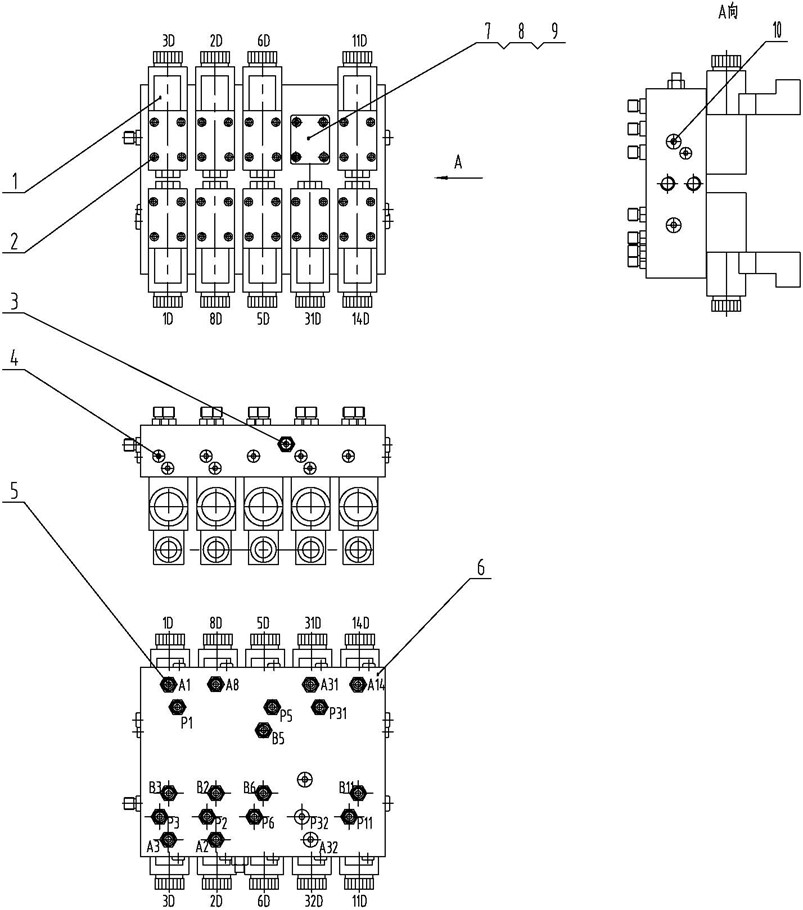

10140679电磁阀座总成ELECTROMAGNETIC VALVE SEAT ASSEMBLY SR250C(SY420R).6.3.1.2
10140679电磁阀座总成ELECTROMAGNETIC VALVE SEAT ASSEMBLY SR250C(SY420R).6.3.1.2
序号 NO |
代码 CODE |
图号 DRAWING NO. |
名称 NAME |
数量 QTY |
1 |
B220400000079 |
――― |
电磁阀(ELECTROMAGNETIC-VALVE) |
9 |
2 |
A210204000168 |
――― |
螺钉M5×30(BOLT-SOCKET HEAD) |
36 |
3 |
B210780001026 |
――― |
管接头(FITTING) |
1 |
4 |
B210780000712 |
――― |
螺塞(PLUG) |
19 |
5 |
B210780000174 |
――― |
管接头(FITTING) |
19 |
6 |
10004753 |
SR220C.6.3.1.1-1 |
电磁阀座 (ELECTROMAGNETIC-VALVE PEDESTAL) |
1 |
7 |
10140675 |
SR250C(SY420R).6.3.1.2-1 |
盖板(COVER PLATE) |
1 |
8 |
A210204000247 |
――― |
螺钉M5×10(BOLT) |
4 |
9 |
A210609000313 |
――― |
O形圈8.5×1.8(SEAL-O-RING) |
|
10 |
B210780000609 |
――― |
螺塞(PLUG) |
5 |

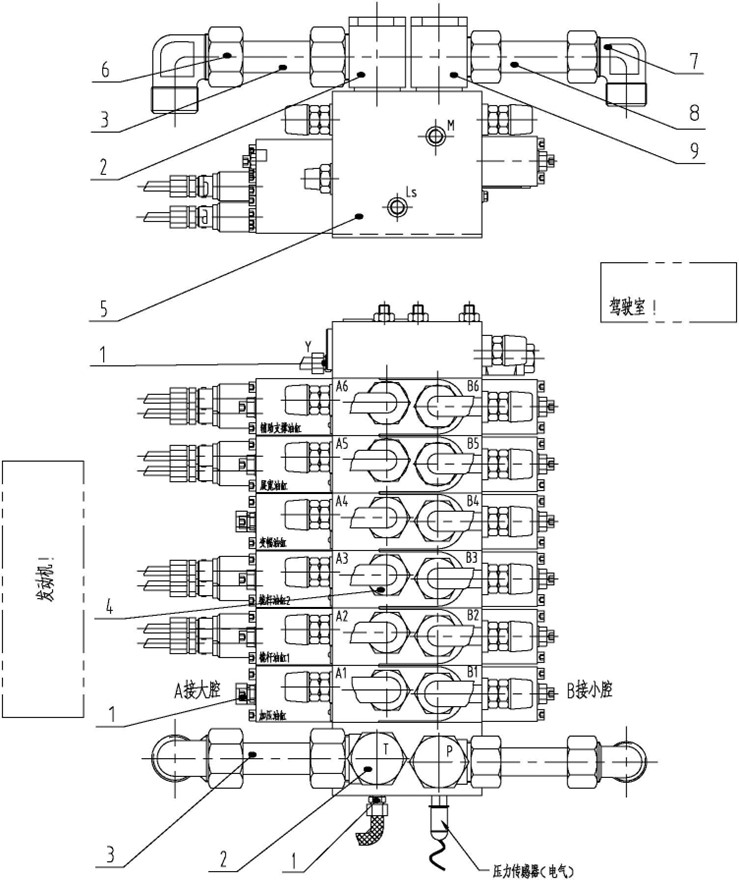

10509386多路阀MULTI-WAY VALVE SR200C.6.8A
10509386多路阀MULTI-WAY VALVE SR200C.6.8A
序号 NO |
代码 CODE |
图号 DRAWING NO. |
名称 NAME |
数量 QTY |
1 |
B210780000176 |
――― |
接头(FITTING) |
7 |
2 |
23000182 |
――― |
铰接接头(ADJUSTABLE FITTING) |
1 |
3 |
23004690 |
――― |
钢管(STEEL TUBE) |
1 |
4 |
B210780000184 |
――― |
接头(FITTING) |
12 |
5 |
60007513 |
――― |
多路阀(MULTIANDEM VALVE) |
1 |
6 |
23000179 |
――― |
弯接头(ELBOW) |
1 |
7 |
23000177 |
――― |
弯接头(ELBOW) |
1 |
8 |
23004691 |
――― |
钢管(STEEL TUBE) |
1 |
9 |
23000181 |
――― |
铰接接头(ADJUSTABLE FITTING) |
1 |
