SANY SR250R WITH SY420R UNDERCARRIAGE ROTARY DRILLING RIG parts catalog 18

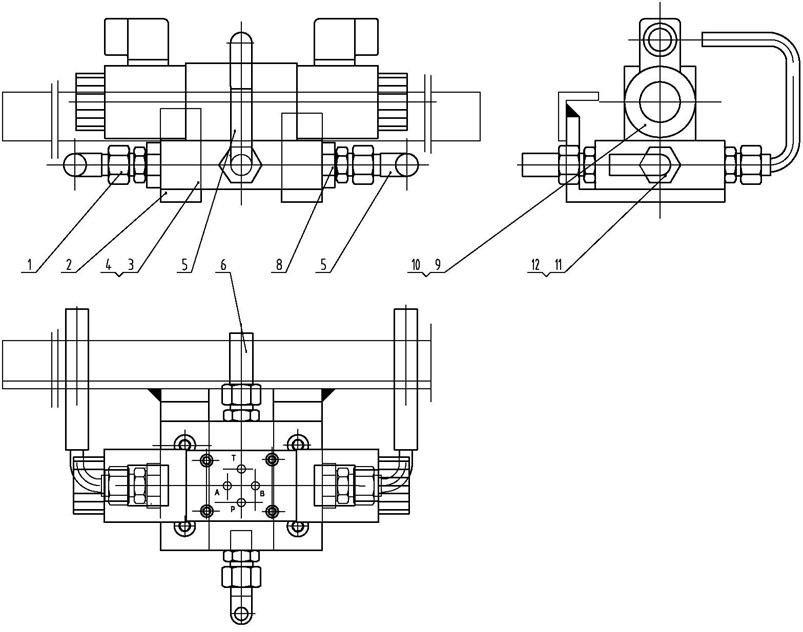

10111495电磁阀块ELECTROMAGNETIC VALVE BLOCK SR220R.6.10
10111495电磁阀块ELECTROMAGNETIC VALVE BLOCK SR220R.6.10
序号 NO |
代码 CODE |
图号 DRAWING NO. |
名称 NAME |
数量 QTY |
1 |
B230103000817 |
――― |
胶管(HOSE) |
1 |
2 |
10111440 |
SR220R6.10-2 |
焊接底座(WELDING BASE) |
2 |
3 |
10111439 |
SR220R6.10-1 |
电磁阀座(ELECTROMAGNETIC VALVE SEAT) |
1 |
4 |
A210204000164 |
――― |
螺钉M8X30(SCREW) |
4 |
5 |
B230103000808 |
――― |
胶管(HOSE) |
2 |
6 |
B230103004540 |
――― |
胶管(HOSE) |
1 |
7 |
B210780000418 |
――― |
管接头(JOINT) |
2 |
8 |
B210780000174 |
――― |
管接头(JOINT) |
4 |
9 |
23003473 |
――― |
电磁阀(UNLOADING ELECTROMAGNETIC VALVE) |
1 |
10 |
A210204000447 |
――― |
螺钉M5X50(SCREW) |
4 |
11 |
B210780000176 |
――― |
管接头(JOINT) |
3 |
12 |
B210780000170 |
――― |
管接头(JOINT) |
1 |

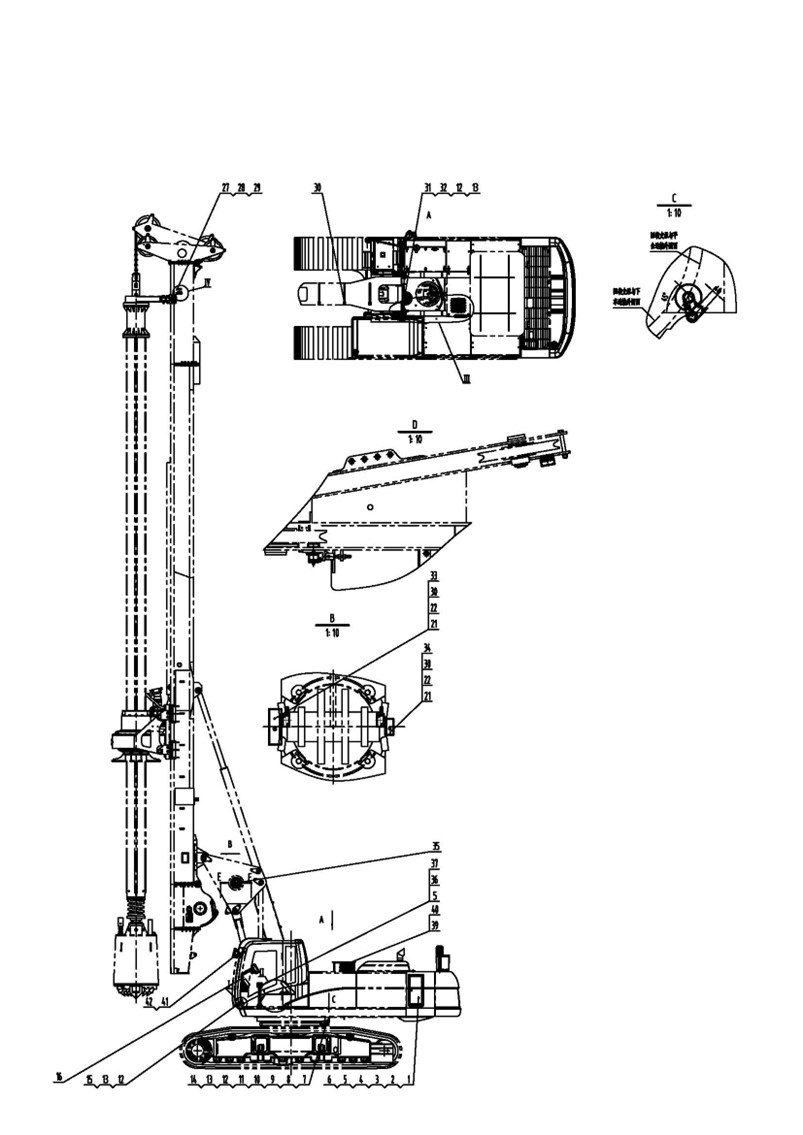

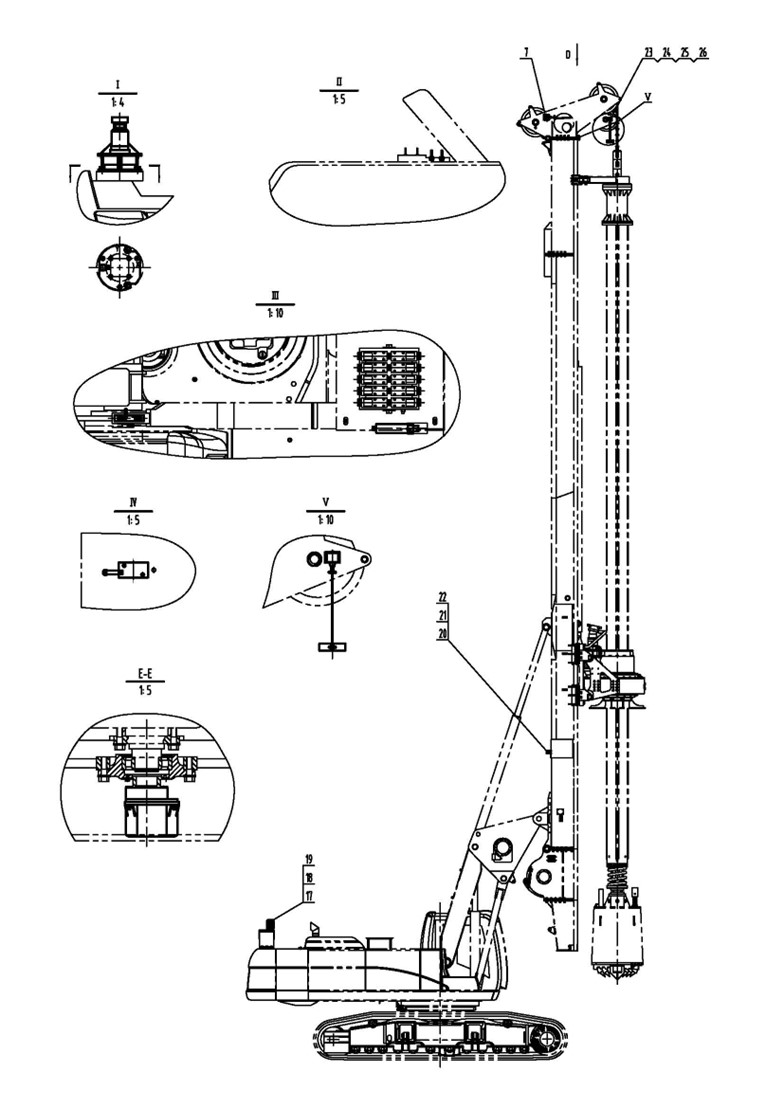

10133774电气系统ELECTRIC SYSTEM SR220C(SY420R).8
10133774电气系统ELECTRIC SYSTEMSR220C(SY420R).8
序号 NO. |
代码 CODE |
图号 DRAWING NO. |
名称 NAME |
数量 QTY |
1 |
10005185 |
SR220C.8.1 |
电器原理图(ELECTRICAL SCHEMATICS) |
1 |
2 |
10005186 |
SR220C.8.2 |
电气接线图(ELECTRICAL WIRING DIAGRAM) |
1 |
3 |
10026123 |
SR220C(CAT330D).8.3 |
电控柜(ELECTRIC CONTROL BOX) |
1 |
4 |
A210111000018 |
——— |
螺栓M10×25GB5781-00 DZn (BOLT) |
4 |
5 |
A210401000001 |
——— |
垫圈10GB93-87 DZn (WASHER) |
4 |
6 |
A210307000017 |
——— |
螺母M10GB6170-00 DZn(NUT) |
4 |
7 |
23003244 |
——— |
编码器WDG58B-1000-ABN-G24-S9 (ENCODER) |
2 |
8 |
23003261 |
——— |
杠杆WDGMA10000 (LEVER) |
1 |
9 |
23003260 |
——— |
测量轮MR500-KH01 (METER WHEEL) |
1 |
10 |
A221701000092 |
联轴器RS814-512 (COUPLER) |
1 |
|
11 |
23003245 |
——— |
编码器接插件KIA-6-67-05 (CONNECTOR CLIP OF ENCODER) |
2 |
12 |
A210111000079 |
——— |
螺栓M6×16GB5781-00 DZn (BOLT) |
9 |
13 |
A210401000016 |
——— |
垫圈6GB93 (WASHER) |
9 |
14 |
23000169 |
——— |
螺母M6GB6170-00 DZn (NUT) |
9 |
15 |
23000278 |
——— |
水平传感器LS-60-O-0.5H1.5 (HORIZONTAL SENSOR) |
1 |
16 |
10133775 |
SR220C(SY420R).8.4 |
显示装置 (DISPLAYER MEANS) |
1 |
17 |
10195724 |
SR220C(CAT330D).8.5 |
报警装置 |
1 |
18 |
23000454 |
——— |
螺栓M5×10GB5781 (BOLT) |
7 |
19 |
A210401000015 |
——— |
垫圈5GB93-87 DZn(SPRING WASHER) |
7 |
20 |
23000194 |
——— |
倾角传感器MVINC-CO-2-PG11 (INCLINE SENSOR) |
1 |
21 |
A210204000258 |
——— |
螺钉M4×16GB70.1-00 DZn (SCREW) |
10 |
22 |
A210401000013 |
——— |
垫圈4GB93-87 DZn (SPRING WASHER) |
18 |
23 |
21022267 |
——— |
拉绳开关FD-676 (LIMIT SWITCH) |
1 |
24 |
23000224 |
——— |
钢丝绳Ф4GB8918 400mm (WIRE ROPE) |
2 |
25 |
A210214000003 |
——— |
吊环螺钉M8GB825 (EYE SCREW) |
4 |
26 |
10005190 |
SR220C.8-1 |
配重块 |
1 |
27 |
23000196 |
——— |
限位开关HL-5030 (LIMIT SWITCH) |
4 |
28 |
23000458 |
——— |
螺钉M4×45GB70.1 (SCREW) |
8 |
29 |
A210405000004 |
垫圈4GB97.1-02 DZn (WASHER) |
16 |
|
30 |
23000460 |
——— |
管夹 RAP14-428 (HOSE CLIP) |
3 |
31 |
10005191 |
SR220C.8-2 |
变幅支架 (SCOPE CHANGE BRACKET) |
1 |
32 |
A210404000009 |
垫圈6GB96.1 (WASHER) |
2 |
|
33 |
23000356 |
——— |
旋转限位开关GTES51/2A48BM299 (ROTARY LIMIT SWITCH) |
1 |
34 |
10026043 |
SR220C(CAT330D).8.9 |
桅杆调整装置 |
1 |
35 |
A210111000011 |
——— |
螺栓M10×20GB5783 (BOLT) |
4 |
36 |
23000199 |
——— |
开关RENEWRT1021 (SWITCH) |
2 |
37 |
23000311 |
——— |
压力传感器HG300G10NMPXS3 0~40M (PRESSURE SENSOR) |
1 |
38 |
23000310 |
——— |
压力传感器HG300G10NMPXS3 0~60M (PRESSURE SENSOR) |
2 |

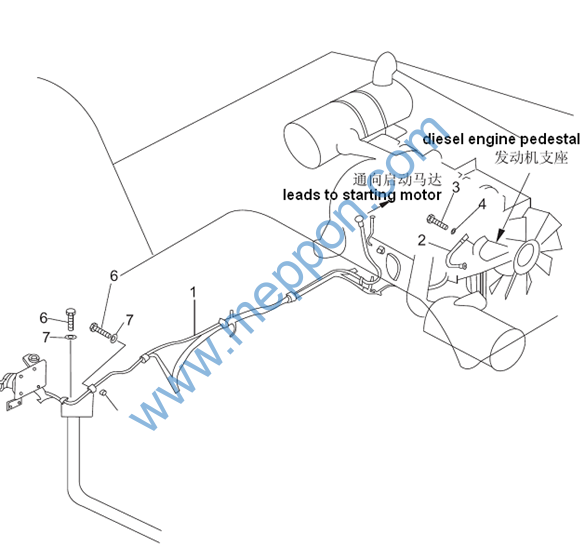

启动线束 START-UP WIRE
启动线束 START-UP WIRE
序号 NO. |
代码 CODE |
图号 DRAWING NO. |
图号 DRAWING NO. |
名称 NAME |
1 |
A810201208007 |
——— |
启动马达线 (START-UP MOTOR WIRE) |
1 |
2 |
A810201208009 |
——— |
发动机车架连接线 (ENGINE FRAME WIRE) |
1 |
3 |
A210108000001 |
——— |
螺栓 (BOLT) |
1 |
4 |
A210404000003 |
——— |
垫圈 (WASHER) |
1 |
5 |
A230200000178 |
——— |
线夹 (WIRE CLIP) |
6 |
6 |
A210404000005 |
——— |
螺栓 (BOLT) |
2 |
7 |
A210405000008 |
——— |
垫圈 (WASHER) |
2 |
