XCMG LW550FN WHEEL LOADER PARTS MANUAL 01
251810666 REAR FRAME SYSTEM 108
251808642 CAB INSTALLATION ASSY 110
252910960 FIXED STEERING PIN ASSY 112
251808337 FIXED ROD ASSEMBLY 116
252910958 FIXED SUBFRAME ASSY 118
252910963 ENGINE HOOD FIXING ASSY 124
251808336 SUBFRAME GREASE PIPE ASSY 126
251808961 ENGINE HOOD ASSEMBLY 128
251808960 ENGINE HOOD ASSEMBLY (BEFOR PAINTED) 132
800348930 RADIATOR ASSEMBLY 138
251809349 ENGINE INSTALLATION COMPONENTS 140
251809000 HYDRAULIC OIL RADIATOR PIPELINE 280
251805633 DOUBLE VARIABLE OIL DISPERSION LINE 282
251808997 FUEL TANK INSTALLATION ASSY 284
252100842 ACCELERATOR CONTROL 288
251808376 STEERING COLUMN ASSEMBLY 302
251811459 FRONT FRAME SYSTEM 366
251810066 FRONT/REAR FRAME CONNECTION ASSY 368
252910985 FRONT FRAME UPPER HINGE HOLE ASSY 370
251808111 FRONT CHASSIS LOWER HITCH GROUP 372
251811444 FRONT FRAME LUBRICATION PIPELINE 374
251808108 FIXED BOOM CYLINDER ASSY 376
251811442 BOOM FRAME HINGE PIN ASSY 378
251811443 BUCKET CYLINDER FRAME HINGE PIN ASSY 380
251810064 STEERING PIN & LUBRICATION GROUP 382
251811487 HYDRAULIC SYSTEM 384
251811593 WORKING HYDRAULIC SYSTEM (1) 386
251808362 WORKING PUMP ASSY 388
251808357 HYDRAULIC OIL TANK RETURN STEEL PIPE ASSY 392
251808383 SUPPORT PLATE ASSY 396
251808364 OIL RETURN BLOCK ASSY 398
253007816 FUEL TANK SUCTION STEEL PIPE ASSY 402
252914539 WORKING PUMP OIL SUCTION STEEL PIPE ASSY 406
251808549 WORKING PUMP OIL SUCTION STEEL PIPE ASSY 410
251811447 OIL SUCTION HOSE ASSY 412
251808553 WORKING PUMP OIL SUCTION HOSE ASSY 414
251811406 HYDRAULIC OIL TANK ASSEMBLY 416
251811479 WORKING HYDRAULIC SYSTEM (2) 420
251808221 DISTRIBUTION VALVE STEEL PIPE ASSY 422
251808267 XGYG01-137BUCKET CYLINDER ASSY 424
803078310 RIGHT BOOM CYLINDER 428
253805710 BOOM STEEL PIPE FIXING ASSY 430
803078309 LEFT BOOM CYLINDER 434
251811544 STEERING HYDRAULIC SYSTEM 436
803081630 RIGHT STEERING CYLINDER 440
252101608 PIPE CLIP ASSEMBLY 442
252914158 STEERING GEAR ASSY 444
251811519 WHEEL LOADER XUG0550FCNCB10649 550FNVX |
No. PART NUMBER QTY NAME NOTE PAGE |
1 3 2 4 5 6 12 13
10 11 7 8 9 |

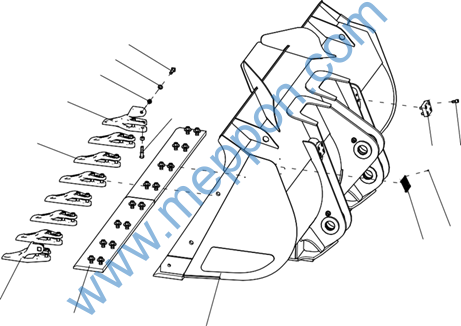

251811416 STANDARD BUCKET 251811519 WHEEL LOADER |
No. PART NUMBER QTY NAME NOTE PAGE |
1 805048814 2 BOLT M20×70 (DACROMET) GB/T8-1988 |
2 805300112 2 WASHER 20 GB/T97.1-2002 |
3 805238375 18 NUT M20 GB/T6170-2000 |
4 251811515 1 RIGHT SIDE TOOTH |
5 805048815 16 BOLT M20×80 GB/T8-1988 |
6 251811513 6 TOOTH |
7 251811514 1 LEFT SIDE TOOTH |
10 252117767 1 BUCKET LABEL |
11 805500027 4 CLINCH 4×10 GB/T827-1986 |
12 252113087 4 BUCKET LIMIT MOUNTING BLOCK |
13 805100202 16 SCREW M16×30 GB/T70.1-2008 |
5 3 2
4 1 |

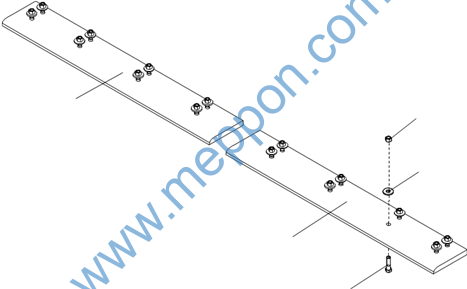

252917695 REPLACEABLE CUTTING PLATE ASSEMBLY 251811416 STANDARD BUCKET |
No. PART NUMBER QTY NAME NOTE PAGE |
1 805048814 16 BOLT M20×70 (DACROMET) GB/T8-1988 |
2 252117308 16 SPACER |
3 805238375 16 NUT M20 GB/T6170-2000 |
4 252917989 1 REPLACEABLE□CUTTING PLATE |
5 252918028 1 REPLACEABLE□CUTTING PLATE |
