XCMG ZL50GN WHEEL LOADER PARTS MANUAL 04
275101705 DISC BRAKE ASSEMBLY 275102460 FRONT AXLE ASSY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 275102046 2 DEFLATING VALVE |
2 275102285 2 O-RING |
3 275102284 2 O-RING |
4 860115233 4 PISTON |
5 275102044 4 RECTANGULAR SEALING RING |
6 275102045 4 SPRING |
7 860115235 4 RETAINING RING |
8 860115231 2 LINING AND CARRIER ASSY |
9 275102047 2 DEFLATING VALVE SEAT |
860167251 1 SEAL PACKAGE FOR COMMON CLAMP INCLUDING2,3,5,6,7 |

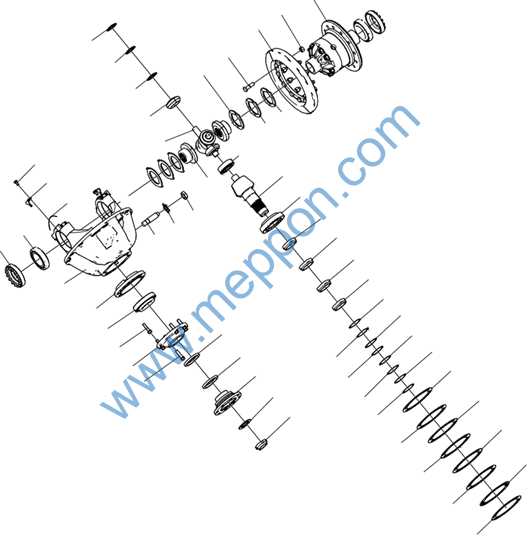

275102485 MAIN REDUCTOR ASSY |
||||||
12 |
13 |
25 27 24 26 23 22 16 21 15 14 20 19 1718 11 10 9 5 8 76 |
29 30 28
31 33 32 34 35 36 37 38 39 40 41 42 4 43 3 55 44 2 54 1 53 52 51 50 49 48 |
|||
45 |
||||||
46 |
||||||
47 |
275102485 MAIN REDUCTOR ASSY 275102460 FRONT AXLE ASSY |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
1 |
275100187 |
1 |
NUT |
||
2 |
275100174 |
1 |
WASHER |
||
3 |
275100257 |
1 |
CONNECTING FLANGE SUBASSEMBLY |
||
4 |
803164077 |
1 |
LIP-TYPE PACKING SEAL FB80×100×10 |
GB/T9877-2008 |
|
5 |
803164070 |
1 |
LIP-TYPE PACKING SEAL B80×100×10 |
GB/T9877-2008 |
|
6 |
275102517 |
7 |
BOLT M14×50 |
||
7 |
250300322 |
1 |
AIRTIGHT COVER |
||
8 |
275102522 |
1 |
BOLT M12×50 |
||
9 |
800511282 |
1 |
BEARING 31313 |
GB/T297-1994 |
|
10 |
275100175 |
1 |
SLEEVE |
||
11 |
275102424 |
1 |
CARRIER ASSEMBLY |
||
12 |
275101682 |
2 |
NUT |
||
13 |
800511379 |
2 |
BEARING47686/47620A |
||
14 |
821501023 |
2 |
STEELΦ1.6×450 |
||
15 |
275100178 |
2 |
CUSHION |
||
16 |
805049290 |
2 |
BOLT M10×20(DACROMET) |
GB/T32.1-1988 |
|
17 |
275100166 |
1 |
THRUST BOLT |
||
18 |
275100181 |
1 |
CUSHION |
||
19 |
805239209 |
1 |
NUT M27×2 |
GB/T6173-2000 |
|
20 |
275102466 |
2 |
SIDE GEAR |
||
21 |
275101723 |
1 |
CROSS SHAFT |
||
22 |
275102468 |
4 |
GEAR |
||
23 |
275302122 |
4 |
CUSHION |
||
24 |
275302120 |
4 |
CUSHION |
||
25 |
275302121 |
4 |
CUSHION |
||
26 |
275100154 |
2 |
HALF SHAFT GEAR SHIM |
||
27 |
250300338 |
12 |
SLEEVE,SCREW,&NUT SUB-ASSY METRIC |
||
28 |
275102467 |
1 |
DRIVEN HELICAL GEAR (RIGHT) |
||
275102485 MAIN REDUCTOR ASSY |
||||||
12 |
13 |
25 27 24 26 23 22 16 21 15 14 20 19 1718 11 10 9 5 8 76 |
29 30 28
31 33 32 34 35 36 37 38 39 40 41 42 4 43 3 55 44 2 54 1 53 52 51 50 49 48 |
|||
45 |
||||||
46 |
||||||
47 |
275102485 MAIN REDUCTOR ASSY 275102460 FRONT AXLE ASSY |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
29 |
805238524 |
12 |
NUT M16×1.5 |
GB/T6185.2-2000 |
|
30 |
275101798 |
1 |
DIFFERENTIAL CASE |
||
31 |
275100156 |
2 |
HALF SHAFT GEAR SHIM |
||
32 |
275100155 |
2 |
HALF SHAFT GEAR SHIM |
||
33 |
275101955 |
1 |
142807Y BEARING SUBASSEMBLY |
||
34 |
275102465 |
1 |
PINION GEAR |
||
35 |
800511279 |
1 |
BEARING 31314 |
GB/T297-1994 |
|
36 |
275100186 |
1 |
BEARING ADJUSTMENT SPACER SLEEVE SUBASSEMBLY |
||
37 |
275100185 |
1 |
BEARING ADJUSTMENT SPACER SLEEVE SUBASSEMBLY |
||
38 |
275100184 |
1 |
BEARING ADJUSTMENT SPACER SLEEVE SUBASSEMBLY |
||
39 |
275100182 |
1 |
BEARING ADJUSTMENT SPACER SLEEVE SUBASSEMBLY |
||
40 |
250300119 |
1 |
ADJUSTING SPACER |
||
41 |
250300113 |
1 |
ADJUSTING SPACER |
||
42 |
250300112 |
1 |
ADJUSTING SPACER |
||
43 |
250300110 |
1 |
ADJUSTING SPACER |
||
44 |
250300116 |
1 |
ADJUSTING GASKET |
||
45 |
250300114 |
1 |
ADJUSTING GASKET |
||
46 |
250300108 |
1 |
ADJUSTING GASKET |
||
47 |
250301817 |
1 |
ADJUSTING GASKET |
||
48 |
250300352 |
1 |
ADJUSTING GASKET |
||
49 |
250300107 |
1 |
ADJUSTING GASKET |
||
50 |
250300109 |
1 |
ADJUSTING GASKET |
||
51 |
250300115 |
1 |
ADJUSTING GASKET |
||
52 |
250300117 |
1 |
ADJUSTING SPACER |
||
53 |
250300111 |
1 |
ADJUSTING SPACER |
||
54 |
250301816 |
1 |
ADJUSTING SPACER |
||
55 |
250300118 |
1 |
ADJUSTING SPACER |
||
275102532 |
1 |
MAIN PASSIVE SPIRAL GEAR SUB REPAIR KIT |
CONTAINS 28、34 PIECES |
||
275102485 MAIN REDUCTOR ASSY |
||||||
12 |
13 |
25 27 24 26 23 22 16 21 15 14 20 19 1718 11 10 9 5 8 76 |
29 30 28
31 33 32 34 35 36 37 38 39 40 41 42 4 43 3 55 44 2 54 1 53 52 51 50 49 48 |
|||
45 |
||||||
46 |
||||||
47 |
275102485 MAIN REDUCTOR ASSY 275102460 FRONT AXLE ASSY |
No. PART NUMBER QTY NAME NOTE PAGE |
CONTAINS 20、21、 22、23、24、25、 275102531 1 FIDDERENTIAL ASSY REPAIR KIT 26、30、31、32 PIECES |

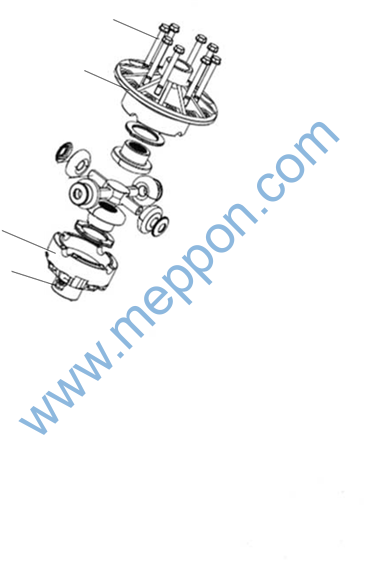

275101798 DIFFERENTIAL CASE |
4
3
2 1 |
275101798 DIFFERENTIAL CASE 275101687 MAIN REDUCTOR ASSY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 275100158 8 NUT |
2 275100161 1 DIFFERENTIAL LEFT HOUSING |
3 275101684 1 DIFFERENTIAL RIGHT HOUSING |
4 275100160 8 SLEEVE,SCREW,&NUT SUB-ASSY METRIC |
275102059 1 DIFERENTIAL HOUSING REPAIR KIT CONTAINS 2、3 PIECES |

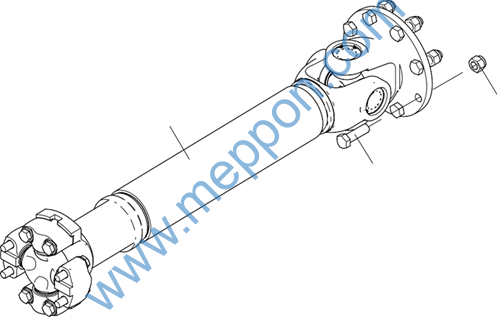

252115202 FRONT DRIVE SHAFT INSTALLATION |
1 3 2 |
