XCMG ZL50GN WHEEL LOADER PARTS MANUAL 19
860523157 TIGHTENING PART 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860136672 7 CYLINDER HEAD BOLT |
2 860136673 6 CYLINDER HEAD BOLT |
3 860136684 26 FLAT WASHER |
4 860136674 20 CYLINDER HEAD BOLT |

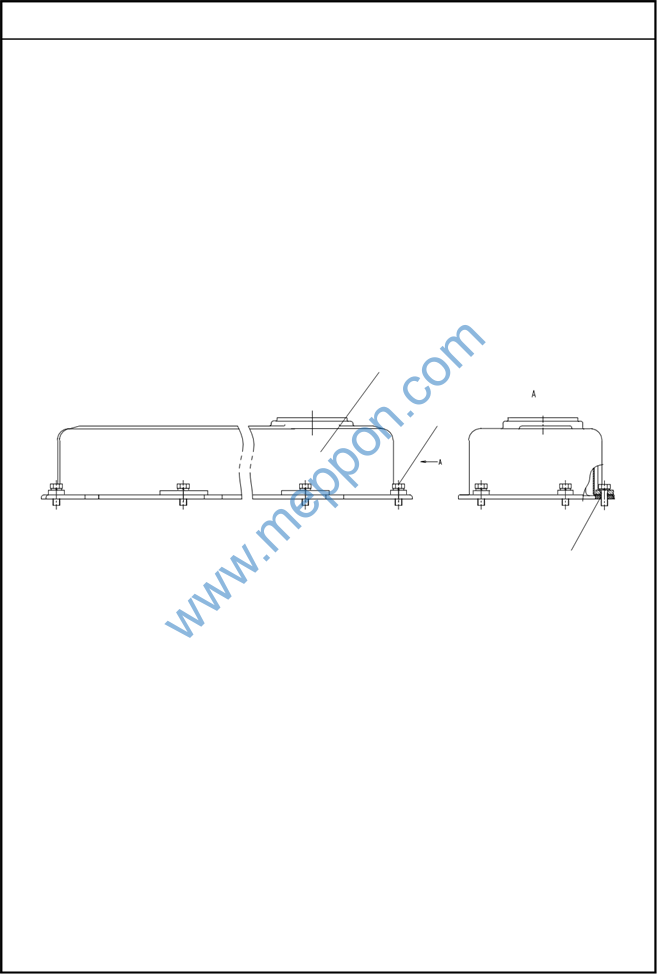

860523158 COVER
1
2 ,3
4
860523158 COVER 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860137458 1 HOUSING PART |
2 860137522 15 HEXAGON FLANGE BOLT |
3 860137687 15 SPRING WASHER |
4 860113009 1 GASKET FOR CYLINDER HEAD COVER |

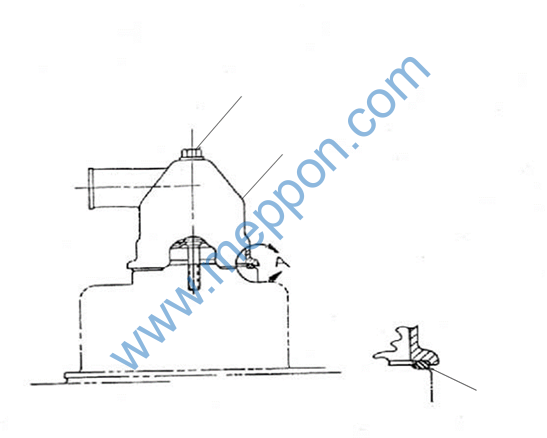

860523159 COVER BOARD PASSY 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860137462 1 INTERCOOLER AIR PIPE ASSEMBLY |
2 800150325 1 OVERSIZED WOOL WASHER |
3 860137460 1 CAP PART |
4 860137461 1 O-RING |

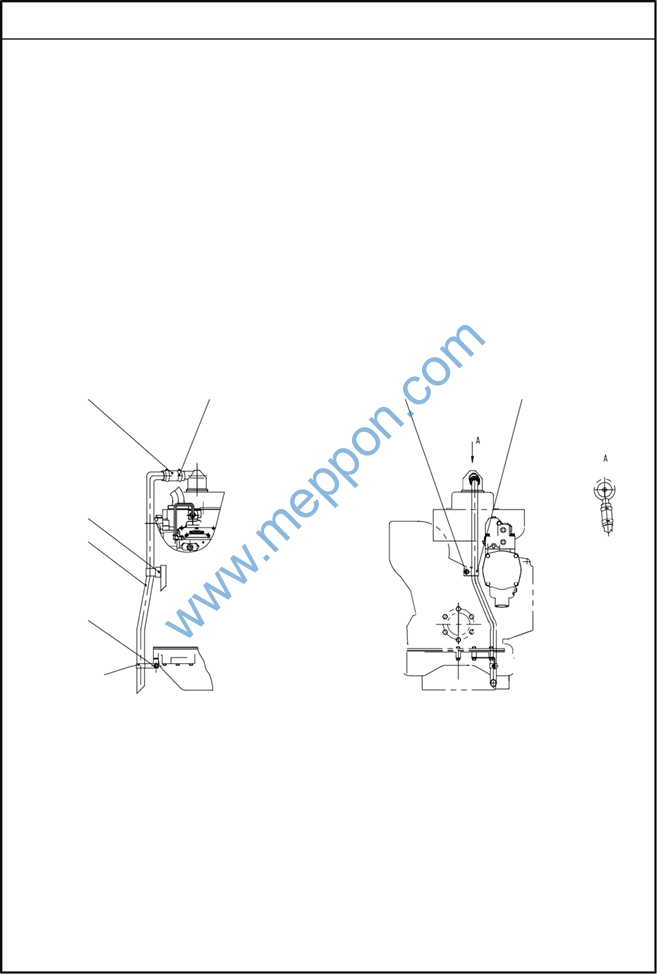

860523160 CAP PART
7 8 9,10 11
6
5
2 ,3, 4
1
860523160 CAP PART 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860137466 1 CLAMP RING |
2 860137463 1 SCREW |
3 860137464 2 FLAT WASHER |
4 860137688 1 TYPE I HEXAGON NUT |
5 860137467 1 HOSE |
6 860137689 1 RING |
7 860137468 1 HOSEPIPE |
8 860137469 2 HOSE CLAMP |
9 860137300 1 HEXAGON FLANGE BOLT |
10 800150237 1 FLAT WASHER |
11 860137472 1 CLAMP RING |

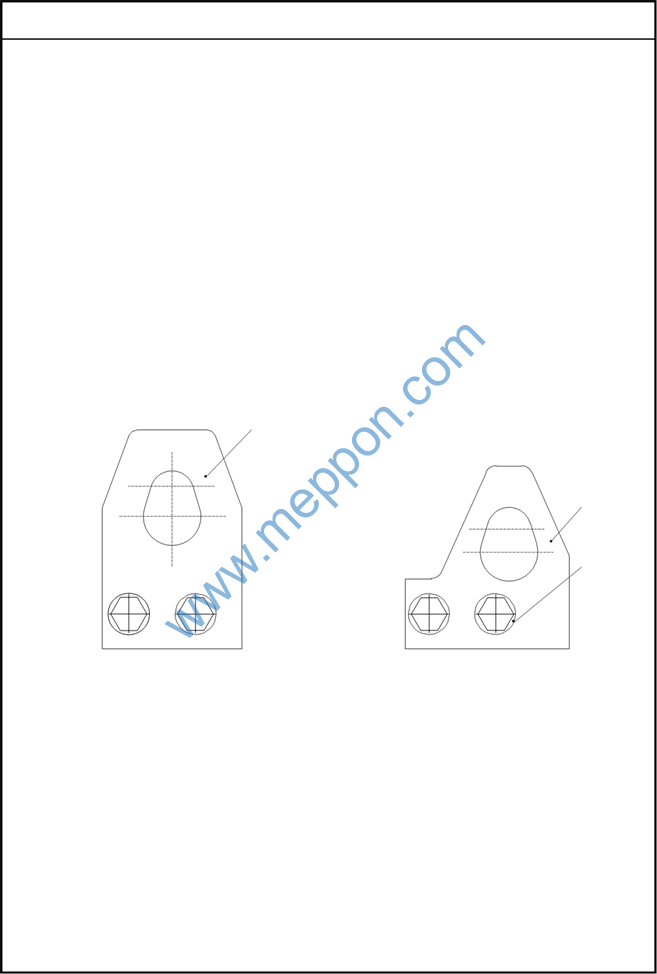

860523161 HOIST PART
1
2
3 ,4
860523161 HOIST PART 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860136675 1 HOISTING BOARD |
2 860136676 1 HOISTING BOARD |
3 800150285 4 FLAT WASHER |
4 860136677 4 SPECIAL BOLT |

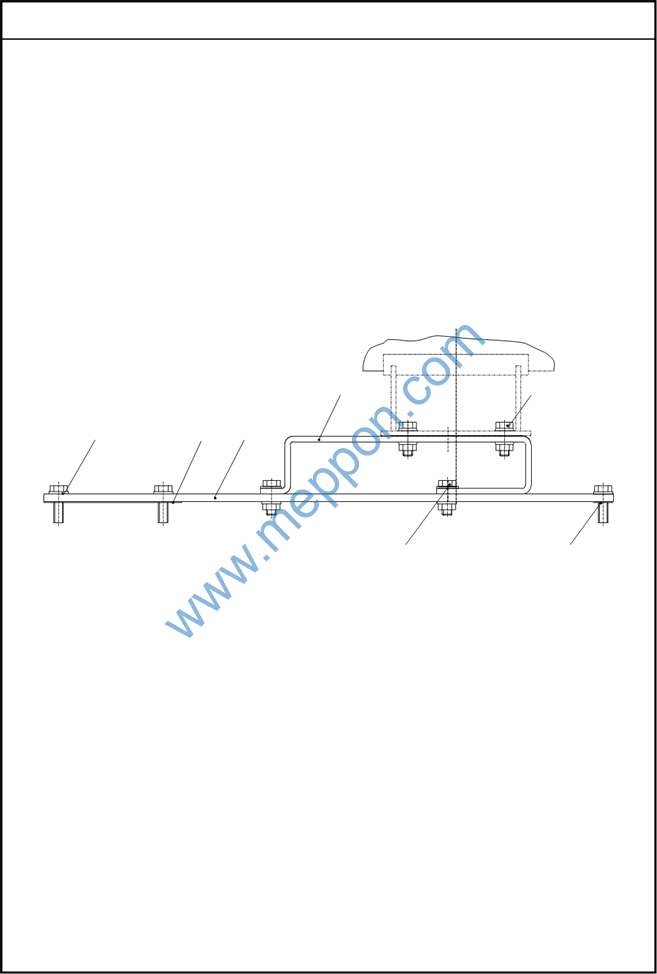

860523162 VENTILATION PIPE ASSY
1 2 3
4 5, 6
7,8 9
