XCMG ZL50GN WHEEL LOADER PARTS MANUAL 21
860523167 FLYWHEEL 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860119738 1 FLYWHEEL AND STARTING GEAR ASSEMBLY PART |
2 860137513 9 BOLT |
3 860137514 1 STARTING GEAR RING |
860523168 GEAR PART
3, 4
2
1
5
6
7
12 13 8
9
10
11
14
860523168 GEAR PART 800152539 ENGINE |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
1 |
860137521 |
1 |
THIN HEXAGON NUT |
||
2 |
860137517 |
1 |
ASSY PART |
||
3 |
800150237 |
2 |
FLAT WASHER |
||
4 |
860137508 |
2 |
HEXAGON FLANGE BOLT |
||
5 |
860119739 |
1 |
FUEL INJECTION PUMP GEAR PRESSURE PLATE |
||
6 |
860137227 |
1 |
PRESSING BOARD |
||
7 |
860137228 |
4 |
BRACKET |
||
8 |
860137226 |
1 |
THRUST WASHER |
||
9 |
860137522 |
2 |
HEXAGON FLANGE BOLT |
||
10 |
860137520 |
4 |
INNER-HEXAGON SCREW |
||
11 |
860119741 |
1 |
ASSY PART |
||
12 |
860137519 |
1 |
CAMSHAFT GEAR |
||
13 |
860137518 |
1 |
GEAR SHAFT |
||
14 |
860137225 |
1 |
SHAFT SLEEVE |
||
860523169 SUPPORT PART |
1
2 |
860523169 SUPPORT PART 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860522761 4 SUPPORT PART |
2 384401434 2 BUSH |

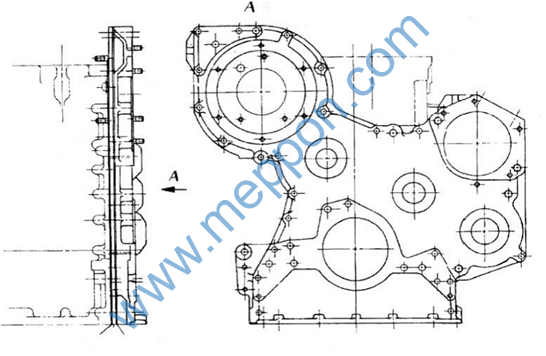

860523170 HOUSING PART 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860136692 1 SPACER |
2 860136691 1 SPACER |
3 860522762 1 OVERPLATE |
4 860522763 3 BOLT |
5 860136682 1 PLUG SCREW |
6 860137490 1 ANTERIOR TOOTH SHELL |
7 860137491 6 BOLT |
860523171 COVER PART |
1, 2
3 5 4
6,7 |
860523171 COVER PART 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860136994 1 COVER BOARD |
2 860136693 1 SPACER |
3 860137188 1 COVER |
4 860137190 1 SPACER |
5 860531131 2 HEXAGON BOLT |
6 860137492 6 NUT |
7 860137187 6 FLAT WASHER |
