XCMG ZL50GN WHEEL LOADER PARTS MANUAL 36
252907708 VENTILATOR ASSY 252120035 BOOSTER CYLINDER ASSY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 251702785 1 RESPIRATOR ASSEMBLY |
2 252907623 1 RUBBER TUBE |
3 251702783 1 TRANSITION JOINT |
4 803164131 1 ORING 10.6×1.8 GB/T3452.1-1992 |

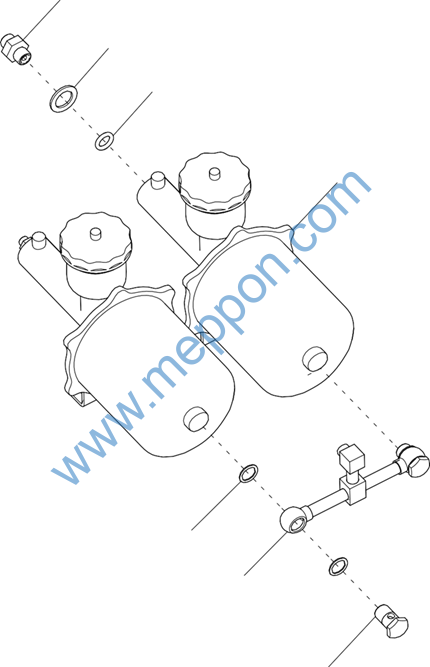

252120036 BOOSTER PUMP UNIT 252120035 BOOSTER CYLINDER ASSY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 800989537 1 ENERGIZING CYLINDER |
2 803131845 2 ORING 6×1.8 GB/T3452.1-2005 |
3 805301410 2 WASHER 14 Q/SC1294-2000 |
4 252900348 2 SPLICE |
5 805301414 4 WASHER 22 Q/SC1294-2000 |
6 252109463 1 THREE-WAY PIPE |
7 269900183 2 BOLT |

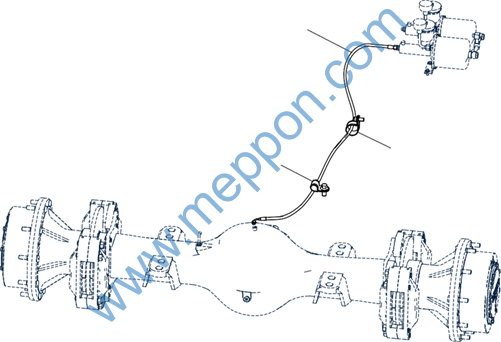

252115118 REAR AXLE BRAKE OIL PIPE ASSY |
加力泵组 1
4 2, 3
后驱动桥 |
252115118 REAR AXLE BRAKE OIL PIPE ASSY 252119976 BRAKING SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 252918512 1 HOSE ASSEMBLY |
2 803300172 1 FERRULE Φ30 TJBC |
3 805004755 2 BOLT M8×16 (DACROMET) GB/T16674.1-2004 |
4 803199324 1 FERRULE Φ14 TJBC |

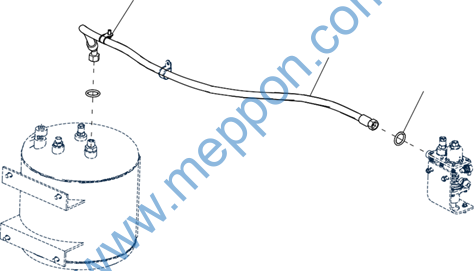

252115117 AIR RESERVOIR AIR INLET PIPE ASSY |
1, 2
3 4 |
252115117 AIR RESERVOIR AIR INLET PIPE ASSY 252119976 BRAKING SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 803199327 1 FERRULE Φ20 TJBC |
2 805004755 1 BOLT M8×16 (DACROMET) GB/T16674.1-2004 |
3 252908234 1 HOSE ASSEMBLY |
4 803164131 2 ORING 10.6×1.8 GB/T3452.1-1992 |

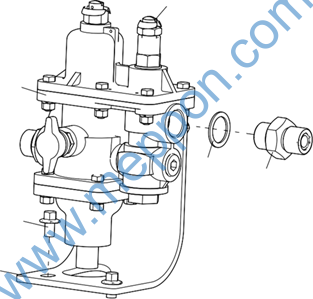

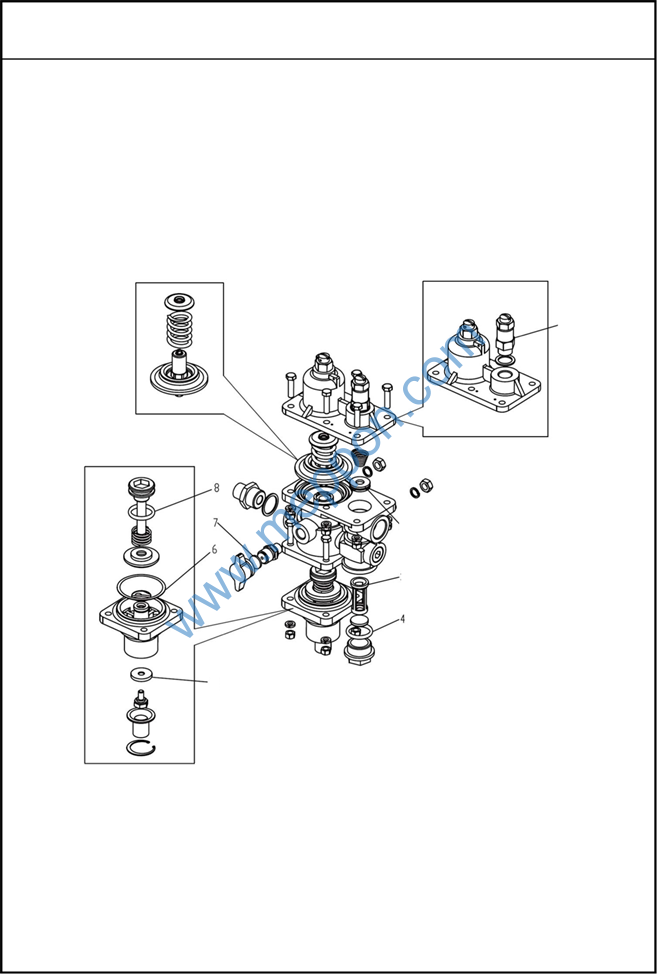

800987392 SH380A-3511010 COMBINATION VALVE SERVICE PACKAGE
1
2
3
4
5
