XCMG ZL50GN WHEEL LOADER PARTS MANUAL 52

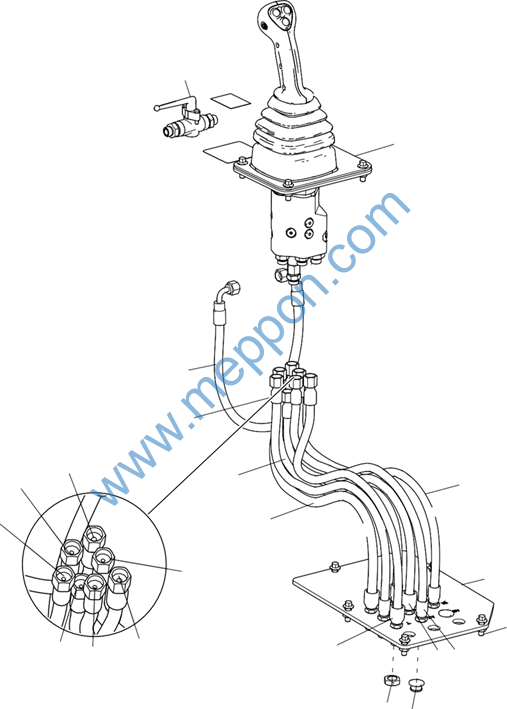

252116537 OPERATE SYSTEM 252116536 HYDRAULIC SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
4 803180307 1 HOSE ASSEMBLY |
5 803104216 1 HOSE ASSEMBLY |
6 803172086 1 HOSE ASSEMBLY |
7 803172116 1 HOSE ASSEMBLY |
8 803414247 1 HOSE ASSEMBLY |
9 803414245 1 HOSE ASSEMBLY |
10 803413731 1 HOSE ASSEMBLY |
11 803374464 1 HOSE ASSEMBLY |
12 803169219 1 HOSE ASSEMBLY |
13 803414248 1 HOSE ASSEMBLY |
14 803103961 1 END CAP |
15 803199325 1 FERRULE Φ16 TJBC |
16 805004755 1 BOLT M8×16 (DACROMET) GB/T16674.1-2004 |
17 803103341 1 SPLICE |
21 803103351 1 SPLICE |
22 803004100 1 CHECK VALVE |
1
2
3 |

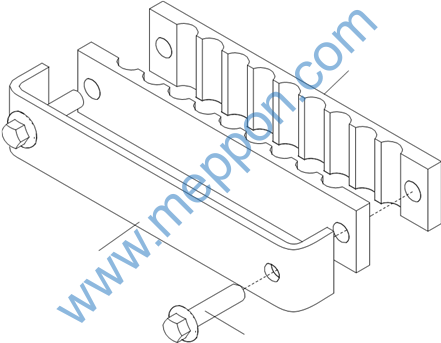

252911367 CLAMP ASSEMBLY 252116537 OPERATE SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 252911138 2 RUBBER PRESSING PLATE |
2 252912152 1 RETAINER FLEX-PLATE |
3 805048008 2 BOLT M10×40 GB/T16674.1-2004 |

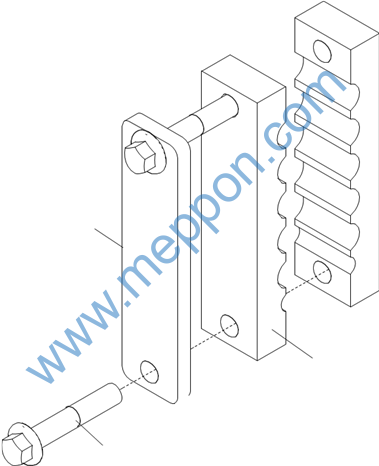

252113935 CLAMP ASSEMBLY 252116537 OPERATE SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 253201173 1 RETAINER FLEX-PLATE |
2 253201875 2 RUBBER PLATE |
3 805004715 2 BOLT M10×55 GB/T16674.1-2004 |
2 1 |

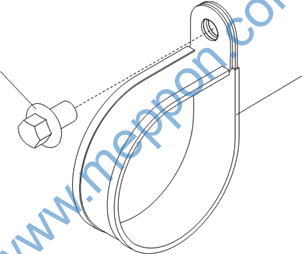

252911397 CUTTING FERRULE 252116537 OPERATE SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 803199332 1 FERRULE Φ60 TJBC |
2 805047997 1 BOLT M8×12(DACROMET) GB/T16674.1-2004 |

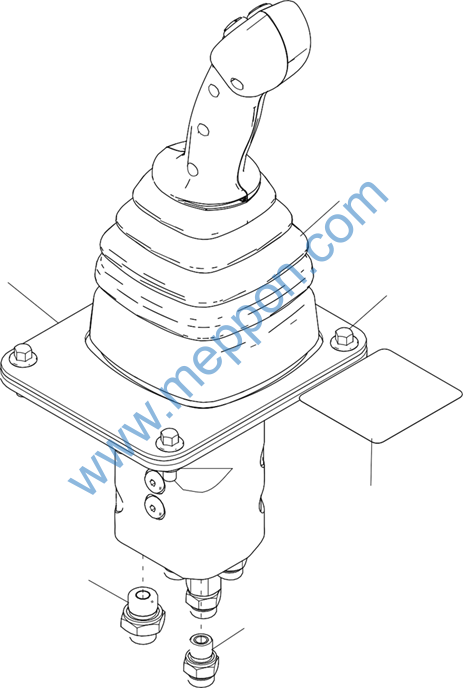

252116731 CRV-02 TWO-CIRCUIT SINGLE JOYSTICK PILOT VALVE ASSY |
1
6 4
5
2 3 |
