CHAOCHAI CY6102BG4-2 DIESEL ENGINE SPARE PARTS CATALOGUE 01
目 录 Contents
- 气缸盖结合组 Cylinder Head 7
- 、摇臂轴结合部 Rocker arm shaft 9
- 、摇臂轴结合部 Rocker arm shaft 10
- 、 缸盖罩结合部 Cylinder Head Hood Unit 11
- 、 缸盖罩结合部 Cylinder Head Hood Unit 12
- 、机体结合组(1) Cylinder Block Assembly(1) 15
- 、机体结合组(1) Cylinder Block Assembly(1) 16
-
、凸轮轴组结合部 Camshaft unit 17
- 、凸轮轴组结合部 Camshaft unit 18
- 、齿轮室盖组结合部 Gear Chamber Unit 19
- 、齿轮室盖组结合部 Gear Chamber Unit 20
- 、齿轮传动机构 Gear driving mechanism 21
- 、凸轮轴组结合部 Camshaft unit 18
2.5、惰轮结合部 Gear Chamber Unit 22
3、6102BG4-2.03.00-1 曲轴飞轮结合组 23
CRANKSHAFT FLYWHEEL ASSEMBLY 23
PISTON CONNECTING ROD ASSEMBLY 26
INTAKE PIPE AND EXHAUST PIPE ASSEMBLY 38
FUEL INJECTION PUMP ASSEMBLY 50
ELECTRIC EQUIPMENT ASSEMBLY 59

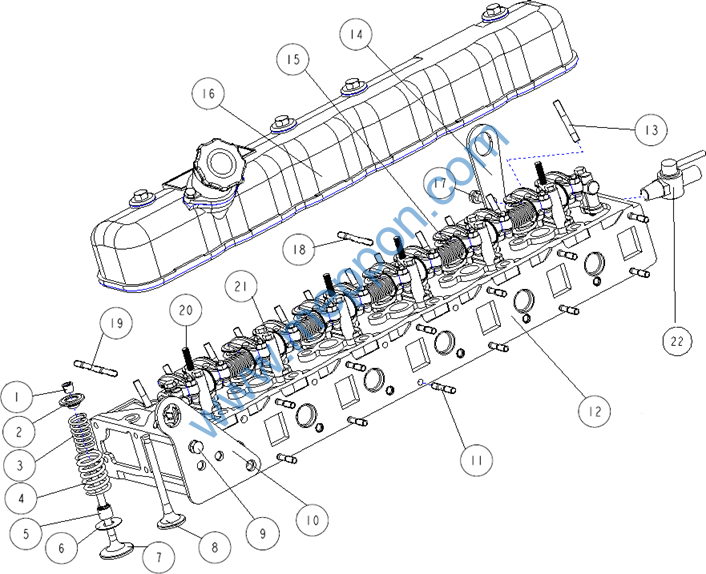

1、6102BG4-2.01.00 气缸盖结合组
Cylinder Head Assembly
- 气缸盖结合组 Cylinder Head
序 号 Key No. |
编 码 Code |
图 号 Part No. |
名 |
称 Name |
数量 Qty |
1 |
01046BA001 |
6102.01.46-1 |
气门锁夹 |
Valve collects |
24 |
2 |
01047BA002 |
6102.01.47-1 |
气门弹簧座 |
Valve spring seat |
12 |
3 |
01014BA001 |
6102.01.14 |
气门内弹簧 |
Inner valve spring |
12 |
4 |
01015BA001 |
6102.01.15 |
气门外弹簧 |
Outer valve spring |
12 |
5 |
01050BA002 |
6102B.01.50A |
气门密封套结合部 |
Valve seal cartridge unit |
12 |
6 |
01045BA001 |
6102B.01.45 |
气门弹簧垫圈 |
Valve spring washer |
12 |
7 |
01009BC001 |
4102.01.24 |
进气门 |
Intake valve |
6 |
8 |
01011BC001 |
4102.01.25 |
排气门 |
Exhaust valve |
6 |
9 |
Q1421022 |
GB/T9074.15-M10X22 |
六角头螺栓和弹垫组合件 |
Hexagon head bolt composite member |
1 |
10 |
01017BA003 |
6102.01.17-2A |
前吊耳 |
Front hanger |
1 |
11 |
C13410830G |
GB/T899-GM8x30 |
双头螺柱 |
Stud GM8x30 |
12 |
12 |
01010BA015 |
6102.01.10 |
气缸盖结合部 |
Cylinder head unit |
1 |
13 |
01053BA003 |
6102.01.53-2 |
喷油器螺栓 |
Nozzle holder stud |
12 |
14 |
01027BA001 |
6102.01.27 |
后吊耳 |
Back hanger |
1 |
15 |
01020BA002 |
6102.01.20-1 |
摇臂轴结合部 |
Cylinder Rocker arm shaft |
1 |
16 |
01030BA002 |
6102A.01.30 |
气缸盖罩结合部 |
Head cover unit |
1 |
17 |
C1481025 |
GB21/T9074.15-M10X25 |
六角头螺栓和弹垫组合件 |
Hexagon head bolt composite member |
2 |
18 |
C1340875G |
GB/T899-GM8x75 |
双头螺柱 |
Stud GM8x75 |
8 |
19 |
C1340885G |
GB/T899-GM8x85 |
双头螺柱 |
Stud GM8x75 |
2 |
20 |
01093BC001 |
4102.01.21 |
摇臂座双头螺柱 |
Rocker bracket bolt |
4 |
21 |
01051BA001 |
6102.01.51 |
后中摇臂座螺栓 |
Rocker bracket bolt |
9 |
22 |
01161QD002 |
81C-01170 |
暖风开关 |
Warm-air priming cock |
1 |
