XCMG XE370CA HYDRAULIC EXCAVATOR SPARE PARTS CATALOGUE 05
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 2 3 4 5 6
` |
805011330 805338268 312600501 312600572 312600075 312600551 |
螺栓 M10×25 垫圈 10右后盖板右横梁 右前封板右后封板 |
Bolt Washer Protector Beam Protector Protector |
10 10 1 1 1 1 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 2 3 4 5 6
` |
805011330 805300102 312700023 312700026 312600066 312700028 |
螺栓 M10X25 垫圈 10 右侧封板 右侧下封板(二)右侧下封板(一)右侧中封板 |
Bolt Washer Protector Protector Protector Protector |
12 12 1 1 1 1 |

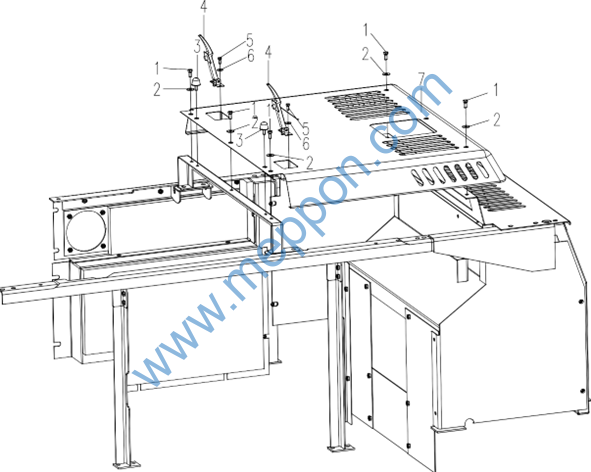

序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 2 3 4 5 6
` |
805011330 805300102 801905669 801503870 805046511 805238378 |
螺栓 M12×25 垫圈 10 防碰球 机罩锁(一把带锁)螺栓 M8×30 垫圈 8 |
Bolt Washer Collision Lock Bolt Washer Protector |
12 6 2 2 4 4 |

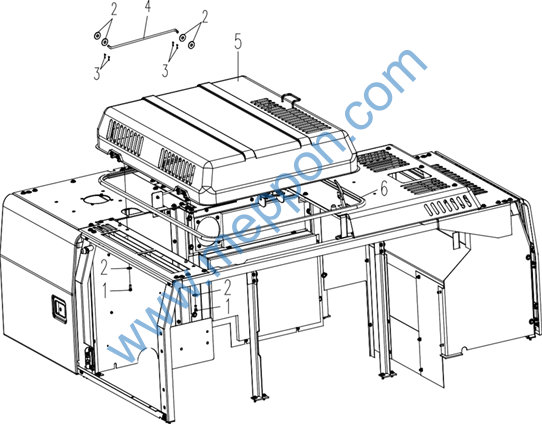

序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 2 3 4 5 6
` |
805006412 805300102 312600401 312600098 312601533 801905688 |
螺栓 M12×30 垫圈 10开口销支撑杆 发动机罩(二) 密封条(L=7 米) |
Bolt Washer Retainer Pin Torsion Bar Engine Protector Seal |
4 8 4 1 1 1 |

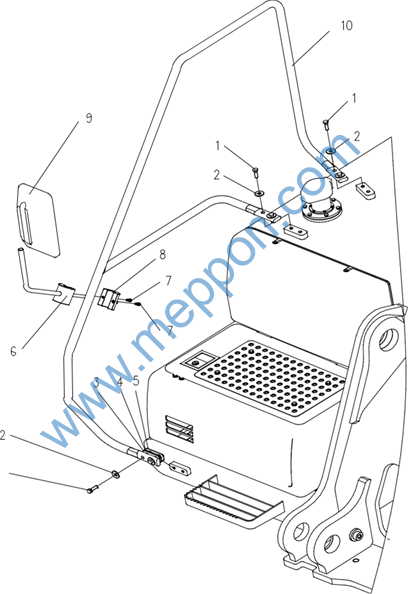

序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
805046416 |
螺栓 M10×30 |
Bolt |
6 |
|||||
2 |
805338279 |
垫圈 10 |
Washer |
6 |
|||||
3 |
312600261 |
调整垫片 |
Adjust washer |
1 |
|||||
4 |
312600262 |
调整垫片 |
Adjust washer |
1 |
|||||
5 |
312600263 |
调整垫片 |
Adjust washer |
1 |
|||||
6 |
312600260 |
后视镜支架 |
Bracket |
1 |
|||||
7 |
805139914 |
螺钉 M8×16 |
Screw |
2 |
|||||
8 |
312600346 |
连接块 |
Clamp |
1 |
|||||
9 |
801905474 |
外后视镜 |
Mirror |
1 |
|||||
10 |
312601893 |
扶手组件 |
Stay |
1 |

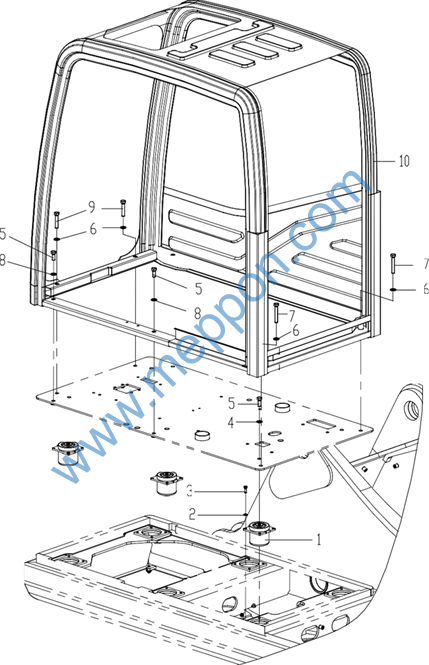

312700945 驾驶室总成 Cab Assy
