XCMG XE370CA HYDRAULIC EXCAVATOR SPARE PARTS CATALOGUE 10

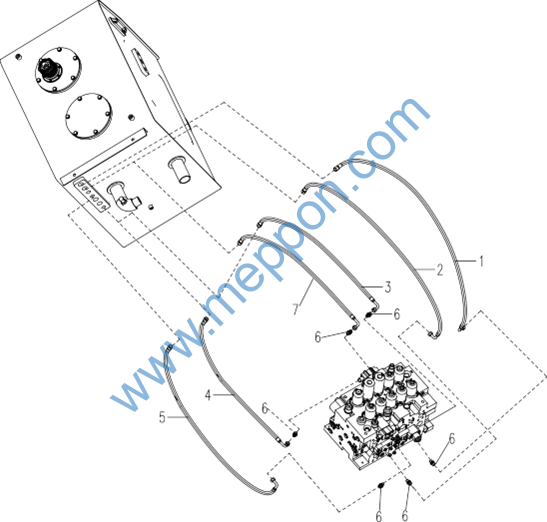

序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
819909164 |
O 形圈 32.92×3.53 |
O-ring |
8 |
|||||
2 |
803370225 |
法兰组件 |
Flange |
8 |
|||||
3 |
805139765 |
螺钉 M10×35(10.9) |
Screw |
32 |
|||||
4 |
803198445 |
软管总成 |
Hose Assembly |
1 |
|||||
5 |
803198444 |
软管总成 |
Hose Assembly |
1 |
|||||
6 |
803196260 |
软管总成 |
Hose Assembly |
1 |
|||||
7 |
803196259 |
软管总成 |
Hose Assembly |
1 |
1
5
6
2
4
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
803007126 |
主控阀 |
Control Valve |
1 |
|||||
2 |
312601559 |
阀架 |
Bracket |
1 |
|||||
3 |
805011131 |
螺栓 M16×50(10.9) |
Bolt |
4 |
|||||
4 |
805338296 |
垫圈 16 |
Washer |
4 |
|||||
5 |
805338263 |
垫圈 16 |
Washer |
4 |
|||||
6 |
805006290 |
螺栓 M16×30 |
Bolt |
4 |

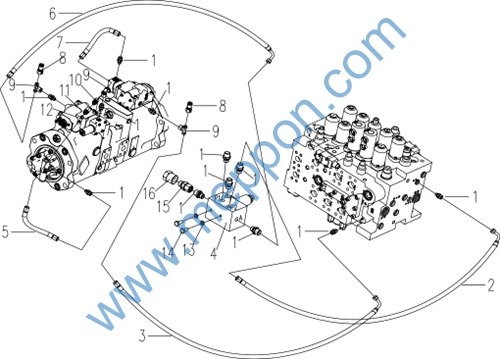

序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
803172334 |
软管总成 |
Hose Assembly |
1 |
|||||
2 |
803177259 |
软管总成 |
Hose Assembly |
1 |
|||||
3 |
803172197 |
软管总成 |
Hose Assembly |
1 |
|||||
4 |
803196252 |
软管总成 |
Hose Assembly |
1 |
|||||
5 |
803172172 |
软管总成 |
Hose Assembly |
1 |
|||||
6 |
803172161 |
接头 |
Adapter |
6 |
|||||
7 |
803173019 |
软管总成 |
Hose Assembly |
1 |

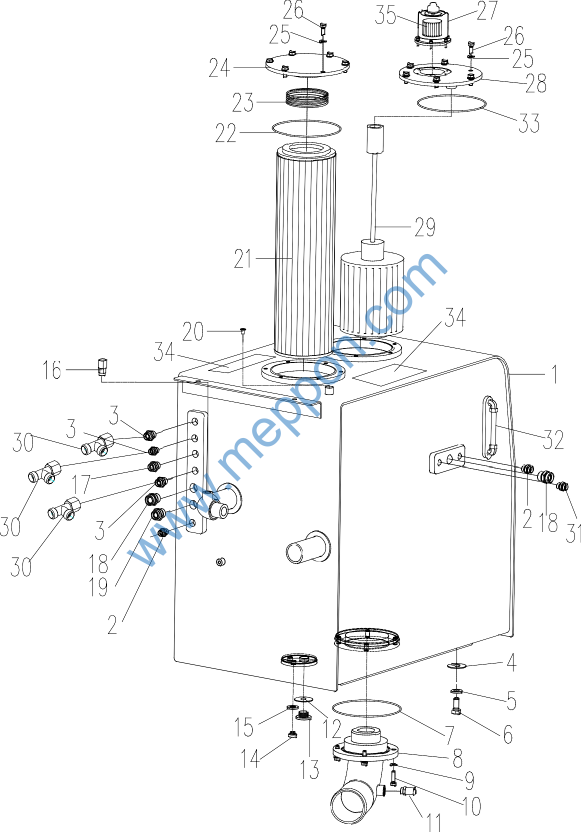

序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
312700929 |
油箱体 |
Tank body |
1 |
|||||
2 |
803173835 |
接头 |
Adapter |
1 |
|||||
3 |
803103326 |
接头 |
Adapter |
3 |
|||||
4 |
312600307 |
调整垫 |
Washer |
4 |
|||||
5 |
805338296 |
垫圈 16 |
Washer |
4 |
|||||
6 |
805046574 |
螺栓 M16×40 10.9 |
Bolt |
4 |
|||||
7 |
801100224 |
O 形圈 136×3.55 |
O-ring |
1 |
|||||
8 |
312600314 |
吸油管组件 |
Pipette |
1 |
|||||
9 |
805338313 |
垫圈 12 |
Washer |
4 |
|||||
10 |
805006412 |
螺栓 M12×30 10.9 |
Bolt |
4 |
|||||
11 |
803504608 |
发讯器 |
Annunciator |
1 |
|||||
12 |
805338306 |
垫圈 27 |
Washer |
1 |
|||||
13 |
803173222 |
螺塞 M27×2 |
Plug |
1 |
|||||
14 |
803173221 |
螺塞 M14×1.5 |
Plug |
1 |
|||||
15 |
805338302 |
垫圈 14 |
Washer |
1 |
|||||
16 |
803506009 |
发讯器 |
Annunciator |
1 |
|||||
17 |
803172365 |
接头 |
Joint |
1 |
|||||
18 |
803172366 |
接头 |
Joint |
3 |
|||||
19 |
803172457 |
接头 |
Joint |
1 |
|||||
20 |
312600311 |
堵头 |
Plug |
2 |
|||||
21 |
803198447 |
回油滤芯 |
Filter |
1 |
|||||
22 |
801103221 |
O 形圈 195×3.55 |
O-ring |
2 |
|||||
23 |
801702828 |
压紧弹簧 |
Spring |
1 |
|||||
24 |
312600315 |
法兰盖 |
Flange |
1 |
|||||
25 |
805338278 |
垫圈 10 |
Washer |
12 |
|||||
26 |
805011330 |
螺栓 M10×25 10.9 |
Bolt |
12 |
|||||
27 |
803302924 |
空气过滤器 |
Filter |
1 |
|||||
28 |
312601397 |
法兰盖 |
Flange |
1 |
|||||
29 |
803196212 |
吸油过滤器 |
Filter |
1 |
|||||
30 |
803172316 |
接头 |
Joint |
2 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
31 |
803172366 |
接头 |
Joint |
3 |
|||||
32 |
803173177 |
液位计 |
Tank Gauge |
1 |
|||||
33 |
801100123 |
O 形圈 200×5.3 |
O-ring |
1 |
|||||
34 |
310500035 |
防滑纸 |
Anti-skidding paper |
2 |
|||||
35 |
803373596 |
空气滤清器滤芯 |
Filter |
1 |
