XCMG XE80 HYDRAULIC EXCAVATOR SPARE PARTS CATALOGUE 04
310400085 驾驶室总成 Cab Assembly
310400085 驾驶室总成
序号 ITE M |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q ‘ T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 I A |
替换零件 REPLACEABLE PART |
|
零件代 号Part No |
数量 Q’TY |
||||||||
1 |
802102385 |
前上玻璃 |
Glass,front,up |
1 |
|||||
2 |
802102386 |
前下玻璃 |
Glass,front,lower |
1 |
|||||
3 |
802138125 |
推拉窗玻璃 |
Glass,window |
||||||
4 |
802138124 |
驾驶室门玻璃 |
Glass,door |
1 |
|||||
5 |
819909148 |
左后玻璃 |
Glass,back,left |
1 |
|||||
6 |
802102387 |
后玻璃 |
Glass,back |
1 |
|||||
7 |
802138242 |
右侧玻璃 |
Glass, right |
1 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||

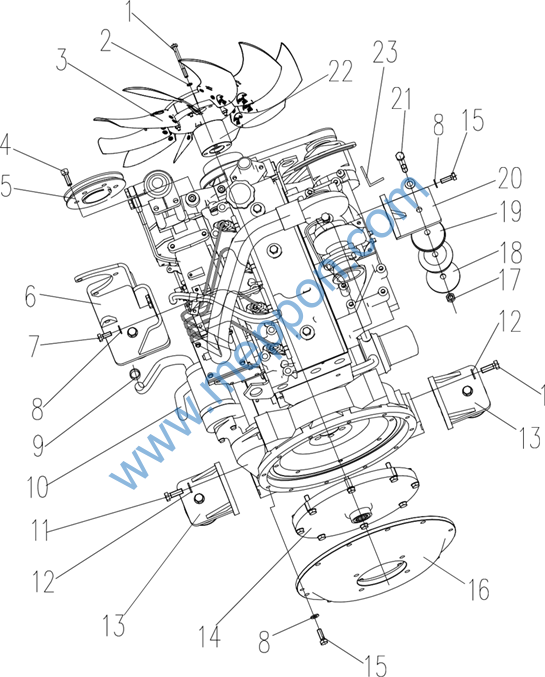

1 |
805046610 |
螺栓 M8×80 |
Bolt |
4 |
|||||
2 |
805338277 |
垫圈 8 |
Washer |
4 |
|||||
3 |
800104294 |
风扇 |
Cooling Fan |
1 |
|||||
4 |
805139954 |
螺栓 M10×30 |
Bolt |
6 |
|||||
5 |
310400287 |
皮带轮 |
Pulley |
1 |
|||||
6 |
310400283 |
左前支座 |
Support |
1 |
|||||
7 |
805011330 |
螺栓 M10×25 |
Bolt |
4 |
|||||
8 |
805338279 |
垫圈 10 |
Washer |
16 |
|||||
9 |
801902889 |
喉箍 |
Clamp |
1 |
|||||
10 |
819908791 |
呼吸管 |
Breather Tube |
1 |
|||||
11 |
805006413 |
螺栓 M12×35 |
Bolt |
8 |
|||||
12 |
805338281 |
垫圈 12 |
Washer |
12 |
|||||
13 |
310400284 |
后支架 |
Support |
2 |
|||||
14 |
800305396 |
联轴器 |
coupling |
1 |
|||||
15 |
805046416 |
螺栓 M10×30 |
Bolt |
12 |
|||||
16 |
310400289 |
连接盘 |
Plate |
1 |
|||||
17 |
805238396 |
螺母M12 |
Nut |
4 |
|||||
18 |
310400288 |
垫板 |
Washer |
4 |
|||||
19 |
801905504 |
减震垫 |
Rubber Isolaters |
8 |
|||||
20 |
310400285 |
右前支架 |
Support |
1 |
|||||
21 |
805046651 |
螺栓M12×110 |
Bolt |
4 |
|||||
22 |
310400286 |
垫块 |
Washer |
1 |
|||||
23 |
310403192 |
油门支架 |
Bracket |
1 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||

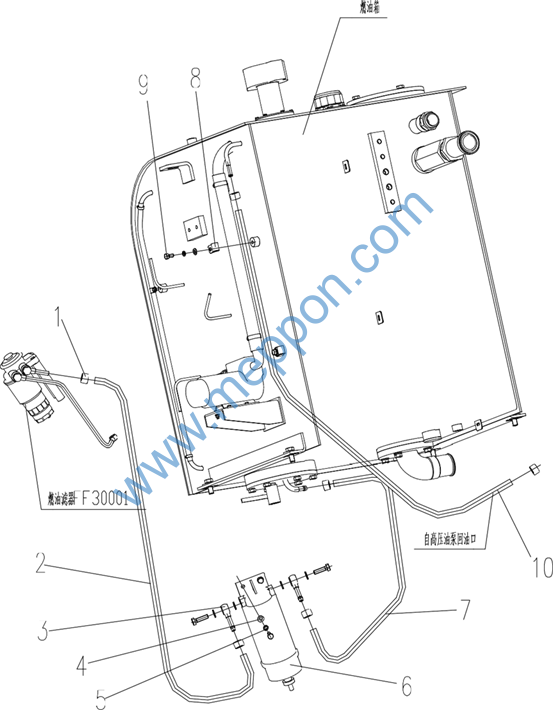

1 |
819909238 |
喉箍 |
Clamp |
6 |
|||||
2 |
310400293 |
柴油管 |
Fuel Pipe |
1 |
|||||
3 |
310400291 |
燃油接头 |
Joint |
2 |
|||||
4 |
805338276 |
垫圈 8 |
Washer |
4 |
|||||
5 |
805338259 |
垫圈 8 |
Washer |
4 |
|||||
6 |
800101676 |
油水分离器 |
Water Separator |
1 |
|||||
7 |
310400292 |
柴油管 |
Fuel Pipe |
1 |
|||||
8 |
801905480 |
单偏卡箍 |
Clamp |
2 |
|||||
9 |
805046507 |
螺栓 M8×20 |
Bolt |
2 |
|||||
10 |
310400294 |
柴油管 |
Fuel Pipe |
1 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||

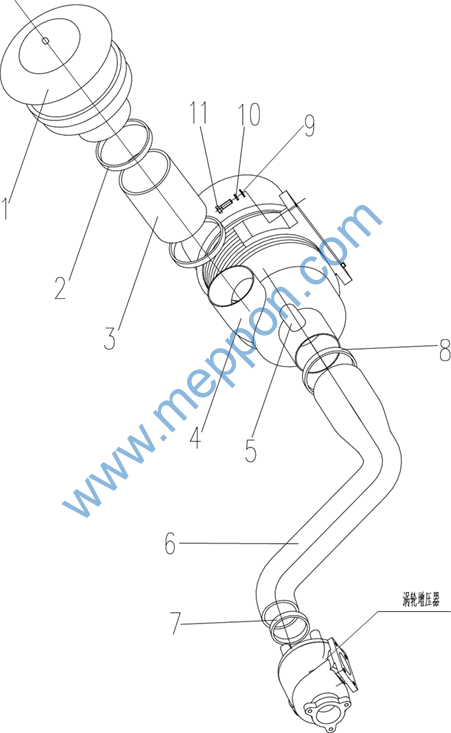

1 |
800104287 |
空气预滤器 |
Air Pre-cleaner |
1 |
|||||
2 |
819908602 |
T 形抱箍 |
Clamp |
2 |
|||||
3 |
310400274 |
进气管 |
Hose |
1 |
|||||
4 |
800104292 |
空气滤清器 |
Air Cleaner |
1 |
|||||
5 |
800104293 |
阻塞指示器 |
Indicator |
1 |
|||||
6 |
310400275 |
进气管 |
Hose |
1 |
|||||
7 |
800105193 |
T 形抱箍 |
Clamp |
1 |
|||||
8 |
819908603 |
T 形抱箍 |
Clamp |
1 |
|||||
9 |
805338276 |
垫圈 8 |
Washer |
2 |
|||||
10 |
805338259 |
垫圈 8 |
Washer |
2 |
|||||
11 |
805046484 |
螺栓 M8×25 |
Bolt |
2 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||

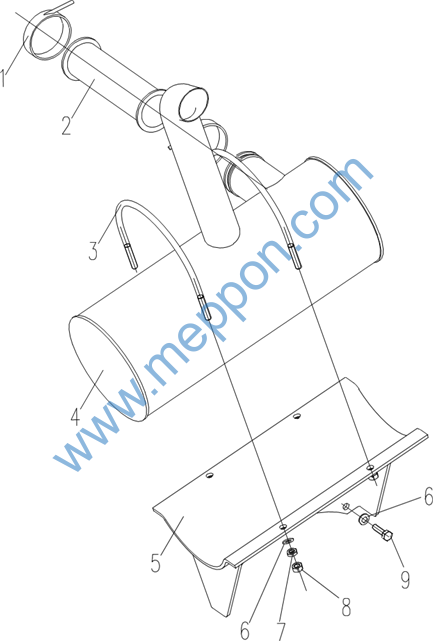

1 |
801902751 |
箍 |
Clamp |
2 |
|||||
2 |
800104282 |
消声器接管 |
Exhaust Hose |
1 |
|||||
3 |
310400295 |
箍 |
Clamp |
2 |
|||||
4 |
800104334 |
消声器 |
Muffler |
1 |
|||||
5 |
310400300 |
消声器支架 |
Bracket |
1 |
|||||
6 |
805338278 |
垫圈 10 |
Washer |
8 |
|||||
7 |
805238410 |
螺母 M10 |
Nut |
4 |
|||||
8 |
805238366 |
螺母 M10 |
Nut |
4 |
|||||
9 |
805046528 |
螺栓 M10×35 |
Bolt |
4 |
