XCMG XE80 HYDRAULIC EXCAVATOR SPARE PARTS CATALOGUE 14

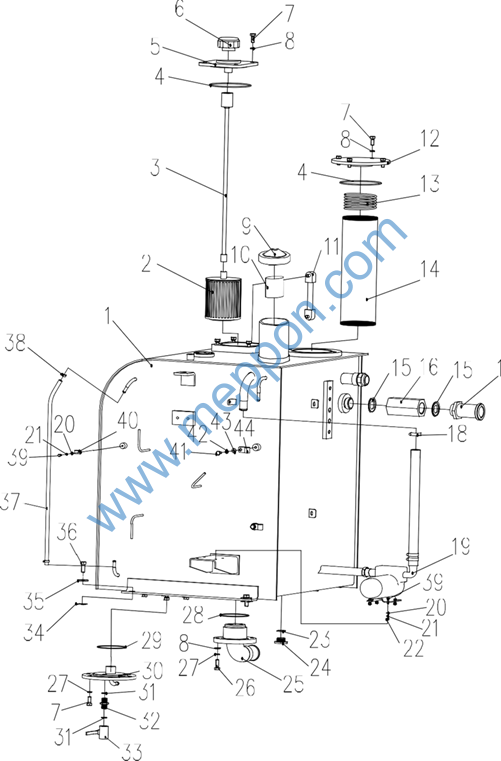

310403663燃油箱、液压油箱 Fuel Tank、Hydraulic Oil Tank
310403663燃油箱、液压油箱 Fuel Tank、Hydraulic Oil Tank
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABL E PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
310403664 |
油箱体 |
Tank Body |
1 |
|||||
2 |
803172301 |
吸油滤芯TLX369L |
Filter |
1 |
|||||
3 |
860201885 |
连接杆TL369N-1 |
Pole |
1 |
|||||
4 |
801100044 |
O 形圈 106×3.55 |
O-Ring |
2 |
|||||
5 |
860201883 |
法兰座FB80B.1 |
Flange |
1 |
|||||
6 |
860201815 |
空气过滤头PAF2.1-0.02 |
Filter |
1 |
|||||
7 |
805046462 |
螺栓M10×25 |
Bolt |
14 |
|||||
8 |
805338260 |
垫圈 10 |
Washer |
12 |
|||||
9 |
803044123 |
NBS9034 油箱盖锁 |
Lock |
1 |
|||||
10 |
803194807 |
NBS9034 滤芯 |
Filter |
1 |
|||||
11 |
803202262 |
液位计 |
Oil Level |
1 |
|||||
12 |
310401821 |
法兰 |
Flange |
1 |
|||||
13 |
860201882 |
弹簧TL369M-1 |
Spring |
1 |
|||||
14 |
803172300 |
滤芯TLX369M |
Filter |
1 |
|||||
15 |
805300019 |
组合垫圈 42 |
Washer |
2 |
|||||
16 |
803172065 |
单向阀 |
Valve |
1 |
|||||
17 |
310401427 |
接头 |
Adapter |
1 |
|||||
18 |
800141513 |
卡箍 15-29 |
Clip |
4 |
|||||
19 |
800341019 |
加油泵 |
Oil Pump |
1 |
|||||
20 |
805300119 |
垫圈 5 |
Washer |
5 |
|||||
21 |
805300109 |
垫圈 5 |
Washer |
5 |
|||||
22 |
805200046 |
螺母 M5 |
Nut |
4 |
|||||
23 |
805300038 |
垫圈 27 |
Washer |
1 |
|||||
24 |
803173222 |
螺塞 M27×2 |
Plug Screw |
1 |
|||||
25 |
310401817 |
吸油法兰 |
Flange |
1 |
|||||
26 |
805046473 |
螺栓 M10×30 |
Bolt |
4 |
|||||
27 |
805338278 |
垫圈 10 |
Washer |
10 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABL E PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
28 |
801100052 |
O 形圈 90×3.55 |
O-Ring |
1 |
|||||
29 |
803172049 |
O 形圈 103×3.55 |
O-Ring |
1 |
|||||
30 |
310403669 |
法兰 |
Flange |
1 |
|||||
31 |
805300044 |
垫圈 18 |
Washer |
2 |
|||||
32 |
310401429 |
接头 |
Adapter |
1 |
|||||
33 |
801102901 |
球阀 DN10(3/8) |
Valve |
1 |
|||||
34 |
310401428 |
调整垫 |
Adjust Washer |
6 |
|||||
35 |
805338281 |
垫圈 12 |
Washer |
6 |
|||||
36 |
805006412 |
螺栓 M12×30 |
Bolt |
6 |
|||||
37 |
310401820 |
透明管Φ 8-680 |
Hose |
1 |
|||||
38 |
800141473 |
卡箍 8-12 |
Clip |
2 |
|||||
39 |
805000391 |
螺栓 M5×16 |
Bolt |
5 |
|||||
40 |
800141731 |
卡箍 φ 12 带宽 15 |
Clip |
1 |
|||||
41 |
805046507 |
螺栓 M8×20 |
Bolt |
2 |
|||||
42 |
805338259 |
垫圈 8 |
Washer |
2 |
|||||
43 |
805338276 |
垫圈 8 |
Washer |
2 |
|||||
44 |
800141472 |
卡箍 φ 16 带宽 20 |
Clip |
2 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号Part No |
数量 Q’TY |
||||||||

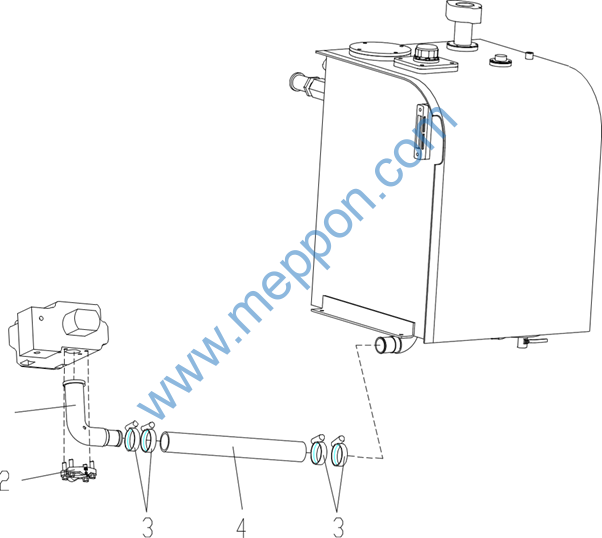

1 2 3
4 |
310400262 803164258 800141525
310400268 |
吸油钢管总成(黄色)法兰组件 弹簧 EG-ST 卡箍 64-71 吸油胶管 |
Steel Tube Flange Clip
Hose |
1 1 4
1 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号Part No |
数量 Q’TY |
||||||||

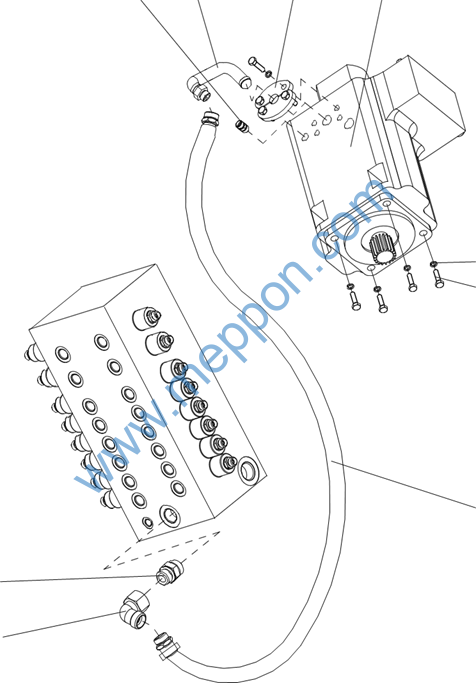

1 |
803173442 |
测压接头 |
Adapter |
1 |
|||||
2 |
803196310 |
钢管总成(黄色) |
Steel Tube |
1 |
|||||
3 |
803164717 |
法兰组件 |
Flange |
1 |
|||||
4 |
803007180 |
液压泵 |
Press Assembly |
1 |
H |
||||
5 |
805302505 |
碟垫 |
Mat |
1 |
|||||
6 |
805000048 |
螺栓 M12×35(10.9) |
Bolt |
1 |
|||||
7 |
803183198 |
软管总成 |
Hose Assembly |
1 |
|||||
8 |
803166489 |
接头 |
Adapter |
1 |
|||||
9 |
803172299 |
接头 |
Adapter |
1 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号Part No |
数量 Q’TY |
||||||||

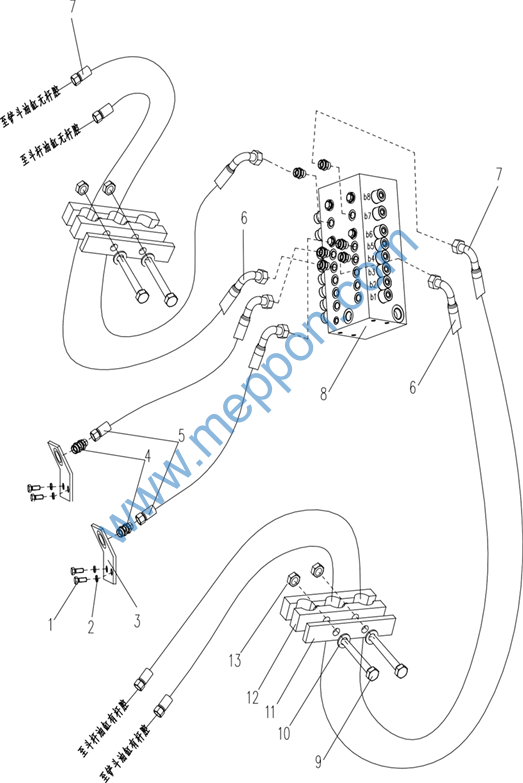

1 |
805046472 |
螺栓M10×20 |
Bolt |
4 |
|||||
2 |
805338260 |
垫圈 10 |
Washer |
4 |
|||||
3 |
310400267 |
弯板 |
Plate |
2 |
|||||
4 |
803110313 |
接头 |
Adapter |
2 |
|||||
5 |
803173670 |
软管总成 |
Hose Assy |
2 |
|||||
6 |
803173671 |
软管总成 |
Hose Assy |
2 |
|||||
7 |
803173672 |
软管总成 |
Hose Assy |
2 |
|||||
8 |
803007455 |
主控阀 |
Valve |
1 |
H |
||||
9 |
805046650 |
螺栓M12×100 |
Bolt |
4 |
|||||
10 |
805338280 |
垫圈 12 |
Washer |
4 |
|||||
11 |
310400271 |
板 |
Plate |
2 |
|||||
12 |
310400270 |
管夹 |
Hose Assy |
4 |
|||||
13 |
805238372 |
螺母 M12 |
Washer |
4 |
