XCMG XE80 HYDRAULIC EXCAVATOR SPARE PARTS CATALOGUE 16
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号Part No |
数量 Q’TY |
||||||||

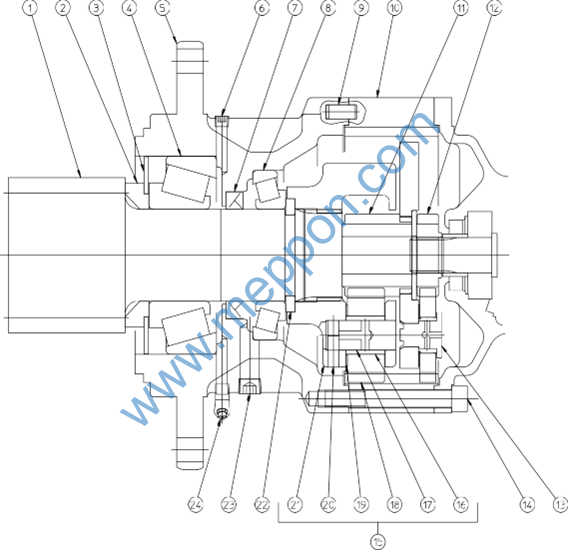

1 |
803009522 |
7509-174 小齿轮轴 |
Pinion Shaft |
1 |
|||||
2 |
803009523 |
7505-072 轴环 |
Collar |
1 |
|||||
3 |
803009524 |
7505-073 板 |
Plate |
1 |
|||||
4 |
803009525 |
0671-138 圆锥滚子轴 |
Tapered Roller |
1 |
|||||
承 |
Bearing |
||||||||
5 |
860200206 |
7511-055 齿轮箱 |
Gear Case |
1 |
|||||
6 |
860200207 |
8320-000 塞 R1/8 |
Pluge |
1 |
|||||
7 |
803009526 |
0722-111 油封 |
Oil Seal |
1 |
|||||
8 |
803009527 |
0671-137 圆锥滚子轴 |
Tapered Roller |
1 |
|||||
承 |
Bearing |
||||||||
9 |
860200208 |
0522-156 销 |
Pin |
2 |
|||||
10 |
803009534 |
7514-222 齿圈 |
Ring Gear |
1 |
|||||
11 |
803009531 |
7514-220 正齿轮 |
Spur Gear 4 |
1 |
|||||
12 |
803009533 |
7514-218 太阳轮 |
Sun Gear |
1 |
|||||
13 |
803009532 |
7519-106 支架总成 |
Holder Assy 1 |
1 |
|||||
14 |
860200209 |
0576-015 内六角螺栓 |
Hexagon Socket |
6 |
|||||
M12×95 |
Bolt |
||||||||
15 |
860200210 |
7519-027 支架总成 |
Holder Assy 2 |
1 |
|||||
16 |
803009530 |
7591-015 衬套 |
Bush 2 |
3 |
|||||
17 |
803009528 |
7509-171 轴 |
Shaft 2 |
3 |
|||||
18 |
803009529 |
7514-221 正齿轮 |
Spur Gear 5 |
3 |
|||||
19 |
860200211 |
7515-062 止推板 |
Thrust Plate 2 |
3 |
|||||
20 |
860200212 |
8025-120 弹簧销 |
Spring pin |
3 |
|||||
8×15 |
|||||||||
21 |
860200213 |
7513-070 支架 |
Holder 2 |
1 |
|||||
22 |
860200214 |
7505-077 轴环 |
Collar |
2 |
|||||
23 |
860200215 |
8320-002 塞 R3/8 |
Plug |
1 |
|||||
24 |
860200216 |
8402-001 油喷嘴 |
Grease Nipples |
1 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’ TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号Part No |
数量 Q’TY |
||||||||

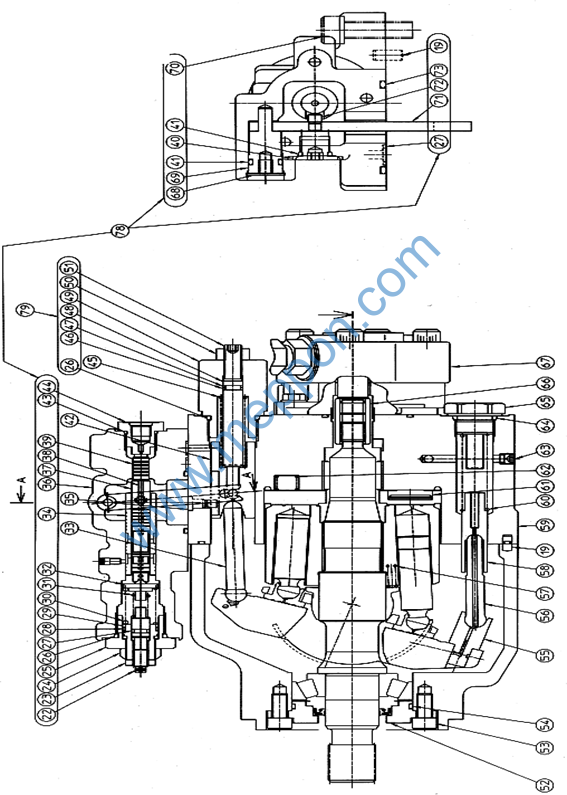

1 |
860200217 |
1209-345 轴 |
Shaft |
1 |
|||||
2 |
803181792 |
0722-176 油封 |
Oil Seal |
1 |
|||||
3 |
860200218 |
1297 垫片 |
Shim |
||||||
4 |
860200219 |
1211-250 外壳 |
Housing |
1 |
|||||
5 |
860200220 |
0671-130 圆锥滚子 |
Taperd Roller Brg |
1 |
|||||
轴承 |
|||||||||
6 |
860200221 |
0509-075 螺钉 |
Screw |
2 |
|||||
7 |
860200222 |
0690-211 支架 |
Cradle |
1 |
|||||
8 |
860200223 |
1217-228 凸轮 |
Cam |
1 |
|||||
9 |
803009499 |
1298-218 回油板 |
Return Plate |
1 |
|||||
10 |
803009500 |
1321-255 柱塞 |
Piston Assembly |
9 |
|||||
11 |
803009501 |
1218-236 泵体 |
Cylinder |
1 |
|||||
12 |
803009502 |
1213-228 配流盘 |
Port Plate Cw |
1 |
|||||
13 |
860200224 |
1299-248 垫圈 |
Ring |
1 |
|||||
14 |
860200225 |
1291-205 衬套 |
Bush |
1 |
|||||
15 |
860200226 |
1290-317 弹簧 |
Spring |
1 |
|||||
16 |
860200227 |
0690-212 支架 |
Cradle L |
1 |
|||||
17 |
860200228 |
1205-226 球面定位 |
Retainer Sph |
1 |
|||||
器 |
|||||||||
18 |
860200229 |
0200-153 O 形圈 |
O-Ring |
1 |
|||||
19 |
860200230 |
8022-101 销 |
Pin |
6 |
|||||
20 |
860200231 |
0680-147 滚针轴承 |
Needle Brg |
1 |
|||||
21 |
860200232 |
8200-056 O 形圈 |
O-Ring |
1 |
|||||
22 |
860200233 |
1299-322 调整螺钉 |
Adjust Screw |
1 |
|||||
23 |
860200234 |
8110-070 六角螺母 |
Hex.Nut |
1 |
|||||
24 |
860200523 |
0609-039 螺母 |
Nut |
1 |
|||||
25 |
860200235 |
1299-321 螺母 |
Cap SP |
1 |
|||||
26 |
860200236 |
8202-023 保护盖 |
O-Ring |
2 |
|||||
27 |
860200237 |
0212-006 O 形圈 |
O-Ring |
4 |
|||||
28 |
860200238 |
8208-015 O 形圈 |
Sleeve |
1 |
|||||
29 |
860200239 |
1224-221 套筒 |
O-Ring |
1 |
|||||
30 |
860200240 |
1290-405 弹簧 |
Spring |
1 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’ TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号Part No |
数量 Q’TY |
||||||||
31 |
860200241 |
1290-406 弹簧 |
Spring |
1 |
|||||
32 |
860200242 |
1299-307 弹簧座 |
Spring Guide |
1 |
|||||
33 |
860200243 |
1238-237 杆 |
Rod Pw |
1 |
|||||
34 |
860200244 |
1224-219 套筒 |
Sleeve |
1 |
|||||
35 |
860200245 |
0522-163 销 |
Pin |
1 |
|||||
36 |
860200246 |
1204-439 伺服箱 |
Servo Case |
1 |
|||||
37 |
860200247 |
1238-227 杆 |
Rod |
1 |
|||||
38 |
860200248 |
1220-219 柱塞 |
Piston B |
1 |
|||||
39 |
860200249 |
1220-317 柱塞 |
Piston U |
1 |
|||||
40 |
860200250 |
0824-051 保护盖 |
Cap |
3 |
|||||
41 |
860200251 |
0212-009 O 形圈 |
O-Ring |
4 |
|||||
42 |
860200252 |
1221-301 动力活塞 |
Power Piston Las |
1 |
|||||
43 |
860200253 |
8202-014 O 形圈 |
O-Ring |
1 |
|||||
44 |
860200254 |
1299-336 保护盖 |
Cap Sr |
1 |
|||||
45 |
860200255 |
1290-364 弹簧 |
Spring |
1 |
|||||
46 |
860200256 |
8202-007 O 形圈 |
O-Ring |
1 |
|||||
47 |
860200257 |
0859-216 组合垫圈 |
Back Up Ring |
1 |
|||||
48 |
860200258 |
1299-308 限位器 |
Stopper |
1 |
|||||
49 |
860200259 |
1299-309 保护盖 |
Cap |
1 |
|||||
50 |
860200260 |
8110-031 六角螺母 |
Hex.Nut |
1 |
|||||
51 |
860200261 |
8008-454 螺钉 |
Set Screw |
1 |
|||||
52 |
803181793 |
1205-240 密封护圈 |
Seal Retainer |
1 |
|||||
53 |
860200262 |
8072-101 内六角螺栓 |
Hex.Socket Bolt |
6 |
|||||
54 |
860200263 |
8200-00 O 形圈 |
O-Ring |
1 |
|||||
55 |
860200264 |
1293-250 引导杆 |
Guide |
1 |
|||||
56 |
860200265 |
1238-229 杆 |
Rod Re |
1 |
|||||
57 |
860200266 |
1290-356 弹簧 |
Spring |
6 |
|||||
58 |
860200267 |
1220-302 活塞 |
Piston Re |
1 |
|||||
59 |
860200268 |
1203-434 盖 |
Cover |
1 |
|||||
60 |
860200269 |
1290-387 弹簧 |
Spring |
1 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’ TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号Part No |
数量 Q’TY |
||||||||
61 |
860200270 |
1291-217 衬套 |
Bush |
2 |
|||||
62 |
860200271 |
1290-366 弹簧 |
Spring |
2 |
|||||
63 |
860200272 |
0320-000 螺塞 |
Plug |
2 |
|||||
64 |
860200273 |
0207-001 O 形圈 |
O-Ring |
1 |
|||||
65 |
860200274 |
1299-330 保护盖 |
Cap Re |
1 |
|||||
66 |
860200275 |
1028-075 联轴器 |
Coupling |
1 |
|||||
67 |
860200276 |
1050-109 齿轮泵 |
Gear Pump |
1 |
|||||
68 |
860200277 |
8301-006 止动环 |
Snap Ring |
1 |
|||||
69 |
860200278 |
1299-310 螺塞 |
Plug |
1 |
|||||
70 |
860200279 |
8072-103 内六角螺栓 |
Hex.Socket Bolt |
2 |
|||||
71 |
860200280 |
1299-327 联接 |
Link |
1 |
|||||
72 |
860200281 |
0522-124 销 |
Pin |
1 |
|||||
73 |
860200282 |
0210-005 O 形圈 |
O-Ring |
1 |
|||||
74 |

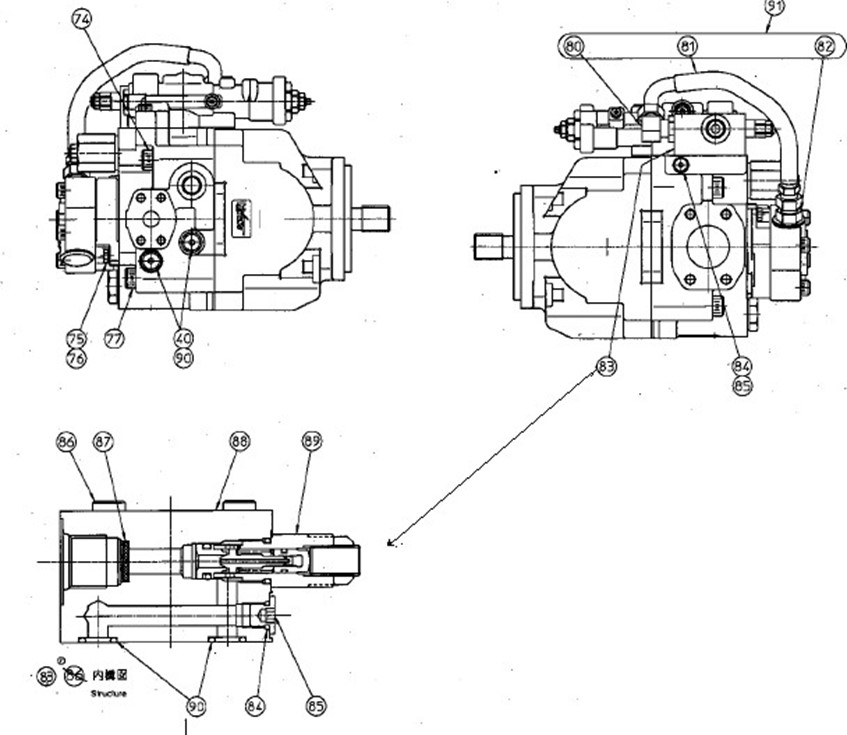

860200283 |
8072-147 内六角螺栓 |
Hex.Socket Bolt |
3 |
|||||
75 |
860200284 |
8040-086 六角螺栓 |
Hex. Bolt |
2 |
|||||
76 |
860200285 |
8130-018 垫圈 |
Washer |
2 |
|||||
77 |
860200286 |
8072-149 内六角螺栓 |
Hex.Socket Bolt |
1 |
|||||
78 |
860200287 |
1254-340 私服调节总成 |
Servocase As |
1 |
|||||
79 |
860200288 |
1299-331 保护盖 |
Cap As |
1 |
|||||
80 |
860200289 |
0779-169 弯头 |
Elbow |
1 |
|||||
81 |
860200290 |
1295-144 软管 |
Hose |
1 |
|||||
82 |
860200291 |
0779-170 接头 |
Connector |
1 |
|||||
83 |
860200292 |
1229-208 安全阀块总成 |
Relief Block As |
1 |
|||||
84 |
860200293 |
8202-205 O 形圈 |
O-Ring |
3 |
|||||
85 |
860200294 |
0824-050 保护盖 |
Cap |
3 |
|||||
86 |
860200295 |
8072-091 内六角螺栓 |
Hex.Socket Bolt |
3 |
|||||
87 |
860200296 |
0890-003 过滤器 |
Filter |
1 |
|||||
88 |
860200297 |
1289-113 阀块 |
Manifold |
1 |
|||||
89 |
860200298 |
3537-535 安全阀总成 |
Rerief As |
1 |
|||||
90 |
860200299 |
8202-009 O 形圈 |
O-Ring |
4 |
|||||
91 |
860200300 |
1296-152 软管 |
Hose As |
1 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’ TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号Part No |
数量 Q’TY |
||||||||

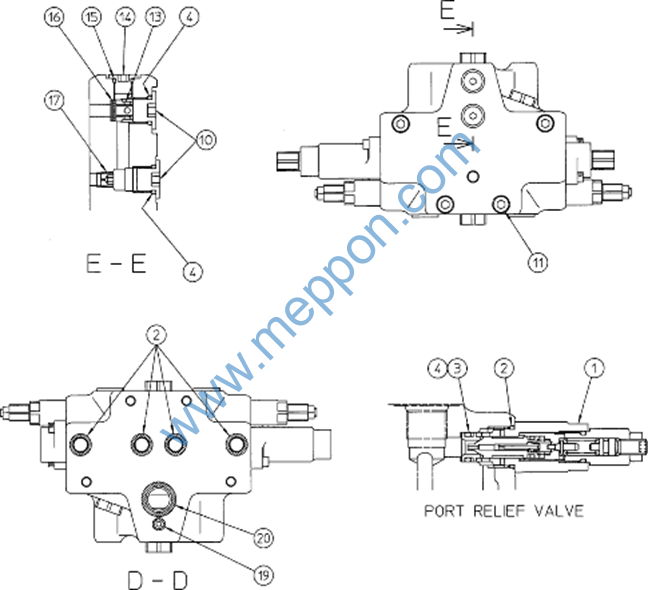

1 |
860200301 |
3537-577 接头 |
Port Relief As |
10 |
|||||
2 |
860200302 |
8202-014 O 形圈 |
O-Ring |
26 |
|||||
3 |
860200303 |
0859-175 支撑环 |
Back-up Ring |
10 |
|||||
4 |
860200304 |
8202-009 O 形圈 |
O-Ring |
17 |
|||||
10 |
860200305 |
0824-051 盖子 |
Cap |
5 |
|||||
11 |
860200306 |
0576-117 六角头螺 |
Hex.Socket Head Bolt |
4 |
|||||
栓 |
|||||||||
13 |
860200307 |
0769-115 轴瓦 |
Bush |
1 |
|||||
14 |
860200308 |
0824-050 盖子 |
Cap |
10 |
|||||
15 |
860200309 |
8202-005 O 形圈 |
O-Ring |
10 |
|||||
16 |
860200310 |
0890-005 过滤器 |
Filter |
1 |
|||||
17 |
860200311 |
0829-175 孔 |
Orifice |
11 |
|||||
19 |
860200312 |
8202-007 O 形圈 |
O-Ring |
3 |
|||||
20 |
860200313 |
8202-023 O 形圈 |
O-Ring |
3 |
