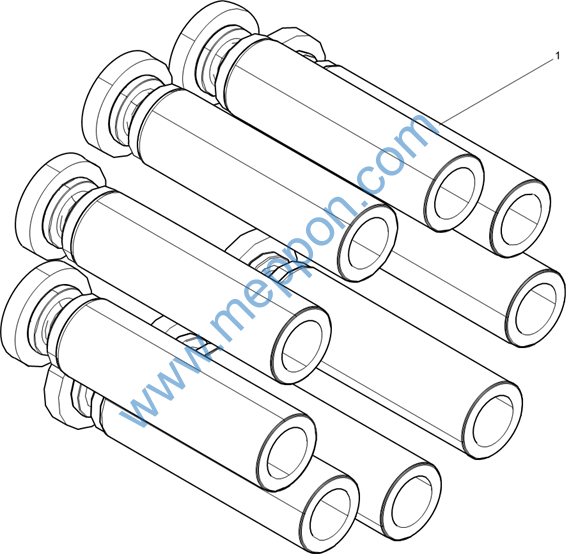

图序号

Pos.

件号

Part Number

数量

Qty.

中文名称

Part Name

1

LD2653200408

9

柱塞总成

柱塞总成

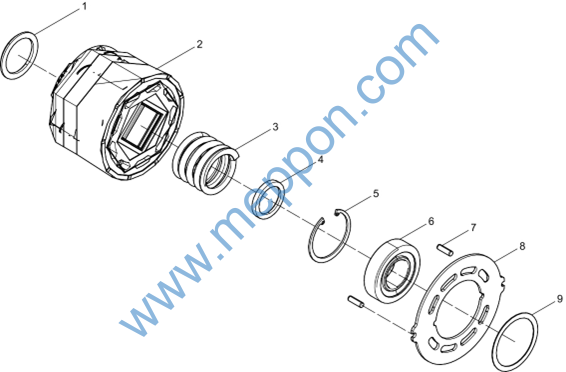

图序号

Pos.

件号

Part Number

数量

Qty.

中文名称

Part Name

1

LD0009144324

1

垫圈

Washer

2

LD2653200804

1

cylinder block assy.

cylinder block assy.

3

LD0009216400

1

弹簧

弹簧

4

LD0009143501

1

垫圈

Washer

5

LD9456622576

1

孔用弹性挡圈

Circlip for Hole

6

LD9509000731

1

圆锥滚子轴承

Tapered Roller Bearing

7

LD9381660312

2

圆柱销

Parallel Pin

8

LD2653240216

1

port plate clockwise

port plate clockwise

9

LD0009146130

1

平垫圈选装组

平垫圈选装组

图序号

Pos.

件号

Part Number

数量

Qty.

中文名称

Part Name

1

LD9456622624

1

孔用弹性挡圈

Circlip for Hole

2

LD9289003751

1

平垫圈

Plain Washer

3

LD2653010052

1

壳体

Housing

4

LD0009234036

2

轴瓦

轴瓦

5

LD0009080261

2

圆柱销

Parallel Pin

6

LD2853232005

1

斜盘

斜盘

7

LD0009160200

4

套

套

8

LD2353432500

2

调整垫片选装组

调整垫片选装组

9

LD2653231414

1

回程盘

回程盘

10

LD2653431825

1

压板

Press Plate

11

LD9048348241

4

内六角圆柱头螺钉

Inner Hexagon Socket Head Cap Screw

12

LD2553014005

2

导管

导管

13

LD0009142402

2

垫圈

Washer

14

LD0009140319

2

导管垫圈选装组

导管垫圈选装组

15

LD0009623836

2

密封环

密封环

16

LD2653450402

2

伺服活塞

伺服活塞

17

LD2653435100

2

调整平垫圈选装组

调整平垫圈选装组

18

LD0009624206

2

密封环

密封环

19

LD0009214000

2

弹簧

弹簧

20

LD2653433886

2

弹簧座

弹簧座

21

LD2653431826

1

压板

Press Plate

22

LD2353432510

2

调整垫片选装组

调整垫片选装组

23

LD0009630038

3

O形橡胶密封圈

O-ring

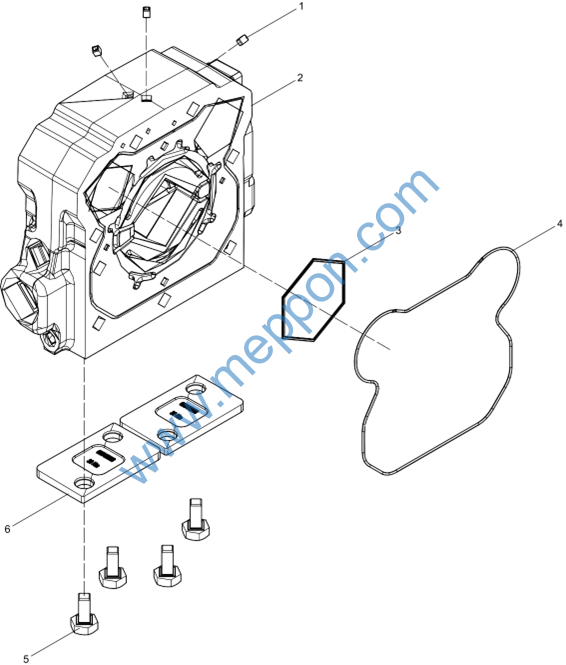

图序号

Pos.

件号

Part Number

数量

Qty.

中文名称

Part Name

1

LD0009033195

3

螺堵

Screw Plug

2

LD2653000344

1

后端盖总成

后端盖总成

3

LD0009630813

1

O形橡胶密封圈

O-ring

4

LD0009631508

1

O形橡胶密封圈

O-ring

5

LD9008311356

4

六角头螺栓全螺纹

六角头螺栓全螺纹

6

LD0009182588

2

盖板

Cover
