LAIDONG KM385BT DIESEL ENGINE SPARE PARTS CATALOGUE A
Cylinder Block Assy(One)机体总成(一)
序号 Ser No |
图号 Parts No |
名称 |
Name of Parts |
数量 Qty |
备注 Remarks |
1 |
KM385T-01029 |
发电机调整支架(短) |
Alternator adjustable spport |
1 |
|
(仅 KM385BT-37 用) |
|||||
KM385T-01029-1 |
发电机调整支架(长) |
Alternator adjustable spport |
1 |
||
2 |
GB97.1-85 |
垫圈 8 |
Washer 8 |
34/50 |
|
3 |
GB93-87 |
垫圈 8 |
Washer 8 |
1 |
|
4 |
GB5783-86 |
螺栓 M8×35 |
Bolt M8×35 |
4 |
|
5 |
GB6170-86 |
螺母 M8 |
Nut M8 |
1 |
|
6 |
GB898-88 |
螺柱 M8×65 |
Bolt M8×65 |
1 |
|
7 |
L375-01006 |
水泵后盖垫片 |
Water rear cover gasket |
1 |
|
8 |
GB898-88 |
螺柱 M8×90 |
Bolt M8×90 |
2 |
|
9 |
GB898-88 |
螺柱 M8×60 |
Bolt M8×60 |
1 |
|
10 |
KM385TE-01111 |
机体 |
Cylinder block |
6 |
|
11 |
GB5782-86 |
螺柱 M8×55 |
Bolt M8×55 |
1 |
|
12 |
L375-01007 |
齿轮室垫片 |
Gear case cover gasket |
2 |
|
13 |
GB5783-86 |
螺栓 M8×20 |
Bolt M8×20 |
1 |
|
14 |
D495QB-01024 |
碗形塞片 φ55 |
Blind plug φ55 |
2 |
|
15 |
GB5783-86 |
螺栓 M8×16 |
Bolt M8×16 |
3 |
|
16 |
GB119-86 |
销 B8×50 |
Pin B8×50 |
2 |
|
17 |
4L22BT-01021 |
惰齿轮螺栓 |
Idle Bolt M10×70 |
1/2 |
|
18 |
L375-01104 |
主油道堵塞 |
Main bearing stopper |
2 |
|
19 |
l375-01106 |
主轴承盖定位套 |
Locating sleeve of main bearing cap |
||
20 |
KM485QB-01015 |
主轴瓦上瓦 |
Main bearing(upper shell ) |
5 |
|
21 |
KM485QB-01016 |
主轴瓦下瓦 |
Main bearing(lower shell ) |
5 |
|
22 |
KM485QB-01112 |
主轴承盖 |
Main bearing cap |
3 |
|
23 |
L375-01110 |
主轴承盖螺栓垫圈 |
Washer of main bearing cap bolt |
10 |
|
24 |
L375-01111 |
主轴承盖螺栓 |
Main bearing cap bolt |
10 |
Cylinder Block Assy(One ) 机体总成(一)
序号 Ser No |
图号 Parts No |
名称 |
Name of Parts |
数量 Qty |
备注 Remarks |
25 |
KM485QB-01007 |
曲轴上止推片 |
Upper thrust piece of crankshaft |
2 |
|
26 |
KM485QB-01008 |
曲轴下止推片 |
Lower thrust piece of crankshaft |
2 |
|
27 |
KM485QB-01113 |
后主轴承盖 |
Rear main bearing cover |
1 |
|
28 |
D495QB-03109 |
碗形塞片 φ12 |
Blind plug φ12 |
1 |
|
29 |
L375-01027 |
机油滤清器垫片 |
Oil filter gasket |
1 |
|
30 |
KM385T-01027 |
机油滤清器垫块 |
Oil filter padding block |
1 |
|
31 |
GB5782-86 |
螺栓 M8×50 |
Bolt M8×50 |
1 |
|
32 |
GB5783-86 |
螺栓 M8×25 |
Bolt M8×50 |
1 |
|
33 |
KM385T-01035 |
机油压力表接头 |
Connecting pipe for pressure sensor |
1 |
|
34 |
L375-12500 |
机油压力感应塞 |
Oil pressuer sensor |
1 |
|
35 |
D495QB-01014 |
碗形塞 |
Bowl shape plug |
2 |
|
36 |
L375-01105-1 |
锥堵 |
Taper plug |
4 |
|
37 |
D495QB-01024 |
碗形塞片 φ32 |
Blind plug φ32 |
3 |
|
38 |
GB827-86 |
铆钉 2×6 |
Rivet2×6 |
4 |
|
39 |
L375-03302-8 |
铭牌 |
Brand mark plate |
1 |
|
40 |
KM385T-01600 |
放水开关 |
Water drain cock |
1 |
|
41 |
195-13007 |
垫圈 (铜) |
Washer |
1 |
|
42 |
L375-01320-1 |
机油尺管焊接件 |
Dipstick sleeve weldment |
1 |
|
43 |
KM385T-01310 |
机油尺部件 |
Oil level dipstick |
1 |
|
KM385T-01300 |
机油标尺总成 |
Oil level assably |

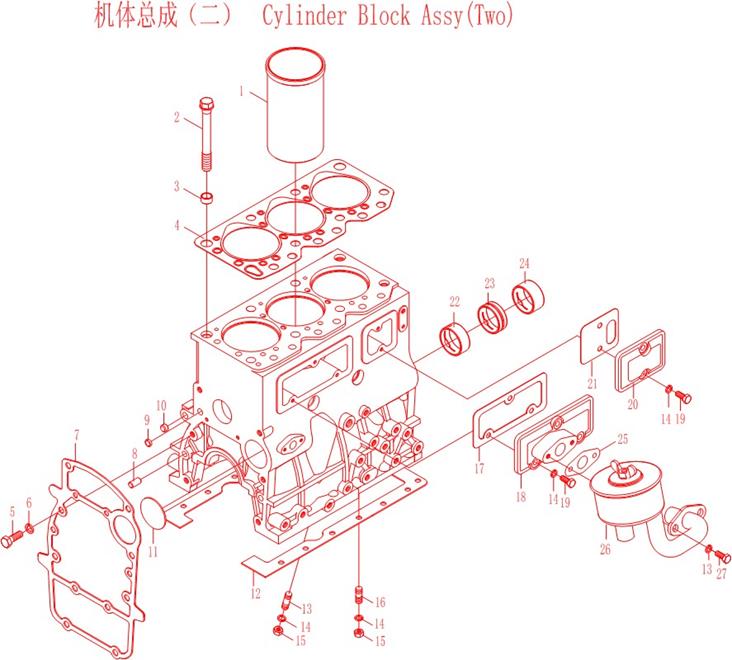

Cylinder Block Assy(Two ) 机体总成(二)
序号 Ser No |
图号 Parts No |
名称 |
Name of Parts |
数量 Qty |
备注 Remarks |
1 |
KM485QB–01003 |
气缸套 |
Cylinder liner |
3 |
|
2 |
KM485QB-01005 |
缸盖螺栓 |
Cylinder head stud |
8 |
|
3 |
L375-01103 |
定位套 |
Locating sleeve |
2 |
|
4 |
KM385QB-01002 |
气缸盖垫片 |
Cylinder head gasket |
1 |
|
5 |
GB5783-86 |
螺栓 M10×30 |
Bolt M10×30 |
6 |
|
6 |
GB93-87 |
垫圈 10 |
Washer 10 |
6 |
|
7 |
KM385T-01018 |
飞轮壳垫片 |
Flywheel housing gasket |
1 |
|
8 |
GB119-86 |
销 B10×20 |
Pin B10×20 |
2 |
|
9 |
L375-01115 |
碗形塞片 φ10 |
Blind plug φ10 |
2 |
|
10 |
L375-01104 |
主油道堵塞 |
Main oil chanel plug |
1/2 |
|
11 |
L375-01102 |
塞片 φ55 |
Plug φ55 |
1 |
|
12 |
KM385T-01017 |
油底壳垫片 |
Oil sump gasket |
1 |
|
13 |
GB898-88 |
螺柱 M8×22 |
Bolt M8×22 |
1 |
|
14 |
GB93-87 |
垫圈 8 |
Washer8 |
28 |
|
15 |
GB6170-86 |
螺母 M8 |
Nut M8 |
22 |
|
16 |
GB898-88 |
螺柱 M8×16 |
Stud M8×25 |
16 |
|
17 |
KM385T-01014 |
侧盖(I)垫片 |
Side cover (I)spacer |
1 |
|
18 |
KM485QB-01013 |
侧盖(II) |
Side cover(I) |
1 |
|
19 |
GB5783-86 |
螺栓 M10×25 |
Bolt M10×25 |
5 |
|
20 |
LL380-01012 |
侧盖(II) |
Side cover(II)spacer |
1 |
|
21 |
LL380-01015 |
侧盖(II)垫片 |
Side cover(II) |
1 |
|
22 |
L375-01114 |
凸轮轴后衬套 |
Front bush of camshaft |
1 |
|
23 |
L375-01113 |
凸轮轴中衬套 |
Middle bush of camshaft |
1 |
|
24 |
L375-01112 |
凸轮轴前衬套 |
Rear bush or camshaft |
1 |
|
25 |
KM485QB-01011 |
呼吸器垫片 |
Respirator gasket |
1 |
|
26 |
KM385T-01200 |
呼吸器部件 |
respirator |
1 |
|
27 |
GB5783-86 |
螺栓 M8×18 |
Bolt M8×18 |
2 |

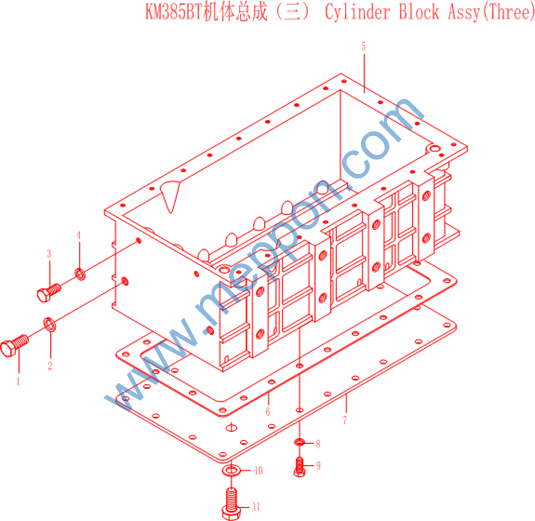

Cylinder Block Assy(Three) 机体总成(三)
序号 Ser No |
图号 Parts No |
名称 |
Name of Parts |
数量 Qty |
备注 Remarks |
1 |
GB5783-86 |
螺栓 M12×25 |
Bolt M12×25 |
2 |
|
2 |
GB93-87 |
垫圈 12 |
Washer12 |
2 |
|
3 |
GB5783-86 |
螺栓 M10×25 |
Bolt M10×25 |
2 |
|
4 |
GB93-87 |
垫圈 10 |
Washer10 |
2 |
|
5 |
KM385T-015101 |
油底壳 |
Oil sump |
1 |
|
6 |
KM385T-015111 |
油底壳盖垫片 |
Oil sump cover gasket |
1 |
|
7 |
KM385T-015104 |
油底壳盖 |
Oil sump cover |
1 |
|
8 |
GB93-87 |
垫圈 8 |
Washer 8 |
18 |
|
9 |
GB5783-86 |
螺栓 M8×18 |
Bolt M8×18 |
18 |
|
10 |
LL380-01503 |
A 形组合垫圈 |
A type washer |
1 |
|
11 |
LL380-01501 |
放油螺塞 |
Oil drain plug |
1 |
Cylinder Block Assy(Four) 机体总成(四)
序号 Ser No |
图号 Parts No |
名称 Name of Parts |
数量 Qty |
备注 Remarks |
1 2 3 4 5 6 7 |
JB2600-80 KM385T-01010 GB93-87 GB5783-86 LL480-01025 GB93-87 GB5783-86 |
油封 DL80×100×12 Oil seal DL80×100×12 飞轮壳 Flywheel housing 垫圈 10 Washer 10 螺栓 M10×30 Bolt M10×30 盖板 Cover board 垫圈 8 Washer 8 螺栓 M8×18 Bolt M8×18 |
1 1 2 2 1 2 2 |
