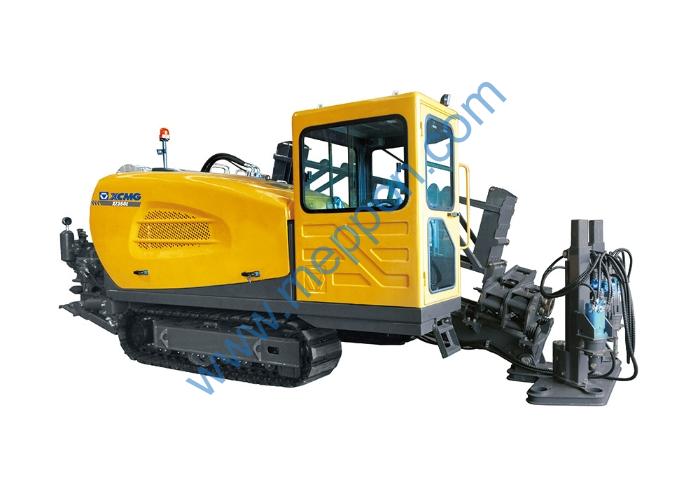

XCMG XZ360E Horizontal Directional Drilling Rig PARTS list B
425401729 拖链板 Plate
805200049 螺母 M12 Nut
805006280 螺栓 M16×45 Bolt
805338263 垫圈 16 Spring Washer
800354363 行走减速机 Planetary Gearbox
800352567 驱动轮 Sprocket
805338262 垫圈 14 Spring Washer
805006415 螺栓 M14×40 Bolt
800352138 履带总成 Track Assembly
800352569 橡胶块 Rubber Block
800352566 支重轮总成 Track roller
805006287 螺栓 M12×40 Bolt
425101205 夹轨器 Rail Clamp
805000018 螺栓 M8×20 Bolt
805300010 垫圈 8 Spring Washer
425101176 封板 Cover
805000041 螺栓 M12×70 Bolt
800352568 张紧装置 Tension device
800352565 引导轮总成 Idler roller
425401775 支架 Bracket
800553504 自润滑轴承 Oil-Less Bearing
425401789 销轴 Pin
425401784 支座 Support
805300188 垫圈 36 Spring Washer
805203444 螺母 M36×1.5 Nut
425401775 支架 Bracket
800553504 自润滑轴承 Oil-Less Bearing
805203444 螺母 M36×1.5 Nut
805300188 垫圈 36 Spring Washer
425401784 支座 Support
425401789 销轴 Pin
425102596 支架 Bracket
425102597 踏板 Footboard
805000026 螺栓 M16×45
805300111 垫圈 16
805203163 螺母 M16
425101855 斜盖板 Tilted Cover Board
425101859 上盖板 Top Cover Board
425101815 前封板 Front Envelop board
805100200 螺钉M12×60 Bolt
805300018 垫圈 12 Spring Washer
805300113 垫圈 12 Washer
425101828 框架 Frame
425101823 侧板三 Side Plate
805100145 螺钉M12×35 Bolt
425101819 侧板二 Side Plate
805000099 螺栓M12×60 Bolt
805203629 螺母M12 Nut
425101851 后封板 Back Envelop board
425101791 侧板一 Side Plate
805300020 垫圈 12 Washer
805000048 螺栓M12×35 Bolt
425101810 门二 Gate
805300030 垫圈 6 Spring Washer
803077777 工程车锁 Lock
805300029 垫圈 6 Washer
805200053 螺母M6 Nut
425101799 门一 Gate
425101850 门支撑 Gate Support
805002059 螺栓8×15 Bolt
805300010 垫圈8 Spring Washer
425102090 弯板 Board
805000061 螺栓16×65 Bolt
425102083 垫圈 Washer
425402454 钻杆箱 Pipe Box
805300023 垫圈20 Spring Washer
805001904 螺栓20×50 Bolt
425101962 支架总成 Mount
805001904 螺栓M20×65 Bolt
805200052 螺母M20 Nut
425102091 护栏 Guard
425102046 自润滑轴承 Oil-Less Bearing
805103581 螺钉M12×40 Bolt
805300018 垫圈12 Spring Washer
425102045 马达安装座 Motor Pedestal
425102048 轴 Shaft
805400008 挡圈 60 Washer
805400078 挡圈 90 Washer
425102047 齿轮 Gear
425402462 前梭臂总成 Front Rod Loader Arm
425402458 后梭臂总成 Rear Rod Loader Arm
425102739 活动架二 Mount II
805000038 螺栓M16×30 Bolt
805338620 垫圈16 Spring Washer
425102086 支撑销 Pin
425102085 开口销 Pin
425102084 钻杆箱销 Pin
805639224 弹性销φ10×44 Pin
819949464 拖链 Hose Track
425402459 夹持块结构 Clamp Block
805000114 螺栓10×80 Bolt
805238654 螺母M10 Nut
425402452 夹紧块 Clamp Block
425102020 头部销 Pin
425102011 套筒 Tube
805000081 螺栓12×80 Bolt
805238659 螺母M12 Nut
425102019 板 Plate
425102017 垫块 Pad
805000076 螺栓 M10×70 Bolt
805140221 螺钉 M10×80 Bolt
805201515 螺母 M10 Nut
425402457 滑板 Slide Plate
805000065 螺栓 M12×120 Bolt
805238362 螺母 M12 Cover
805103939 螺钉 M6×25 Bolt
805201579 螺母M6 Cover
425402456 前梭臂结构 Weldment Eldment
425102032 尾板 Plate
805100147 螺钉 M10×40 Bolt
805300014 垫圈 10 SpringWasher
805203629 螺母 M12 Nut
805000023 螺栓 M12×50 Bolt
425102039 上盖板 Cover Plate
425102040 调整垫片一 Adjust Plate 1
425102041 调整垫片二 Adjust Plate 2
425102042 板 Plate
425102043 下滑板 Support Plate
805300018 垫圈 12 Washer
805000716 螺栓 M12×30
425102228 齿条 Rack
805201515 螺母 M10
805300014 垫圈 10
805000023 螺栓 M12×50
425102034 限位销 Pin
805000726 螺栓 M10×15 Bolt
805300102 垫圈 10 Washer
805300014 垫圈 10 Spring Washer
805300076 垫圈 18 Washer
425402450 限位板 Plate
425101385 前抓手臂 Weldment
805639247 销16×100 Pin
805000048 螺栓12×35 Bolt
805300018 垫圈12 Spring Washer
425402467 固定抓手 Fixed Point
805600347 销B16×120 Pin
805639240 销轴B16×95 Pin
425402465 活动抓手 MovingPoint
805600316 销 3.2×28 Pin
805138283 螺钉M12×110 Bolt
800553822 自润滑轴承 Oil-less Bearing
805738277 键A22×14×100 Key
425103002 前轴承支座 Base
425101380 后轴承支座 Base
425101410 主轴 Shaft
800553846 轴承 6105-2RS Beary
805407769 挡圈 115 Washer
425101409 内端盖 Left Board
805300033 垫圈 14 Spring Washer
805046459 螺栓 14×30 Bolt
805000036 螺栓M10×90 Bolt
805200048 螺母M10 Nut
805300014 垫圈 10 Spring Washer
425101396 连接杆 Pole
425101408 夹紧块 Clamp Block
425101411 调整垫 Adjustment Board
425101375 支架 Bracket
805000144 螺栓M20×45 Bolt
805300023 垫圈 20 Spring Washer
805300020 垫圈 12 Washer
425101400 后臂抓手 Weldment
425101407 外端盖 Right Board
805000013 螺栓M16×35 Bolt
805300011 垫圈 16 Washer
805300013 垫圈 16 Washer
800156829 发动机 Engine
805047258 螺栓 Bolt
800352021 弹性联轴器 Drive Coupling
425400511 法兰盘 Flange
805300014 垫圈 10 Spring Washer
805046528 螺栓M10×35 Bolt
805238396 螺母M12 Nut
805046552 螺栓M12×50 Bolt
425800402 连接板 Connect Mount
425400512 定位套 Limit Block
805000062 螺栓 M10×35 Bolt
805300018 垫圈 12 Spring Washer
805000716 螺栓 M12×30 Bolt
805000043 螺栓M10×30 Bolt
805300014 垫圈 10 Spring Washer
425102165 空滤器支架 Bracket
803374095 空气滤清器 Air Filter
801968656 T 型抱箍φ146 T- Clamp
425102164 进气软管 Intake Tube
801969558 T 型抱箍φ117 T- Clamp
425101111 中冷过渡胶管 Hose 4
425403031 中冷器出气管 Outlet Air Pipe 1
425402519 中冷器进气管 Inlet Air Pipe 1
801970857 橡胶软管 L=800 Hose 1
800151549 软管卡箍 Clamps 2
805801461 喉箍 d32 Clamp 2
801969377 胶管 1-20×1300 Hose 1
425103058 水管接头 Hose Fittings 1
425103067 接头体 Joint Body 1
800357275 散热器 Radiator 1
805000085 螺栓 M14×70 Bolt 4
425402515 调整垫 Adjustment Pad 4
425402514 橡胶垫 Rubber Mats 2
805300144 垫圈 14 Washer 8
805300033 垫圈 14 Spring Washer 4
805200067 螺母 M14 Nut 4
801900254 T 型抱箍φ70 T-Clamp 2
425400506 发动机进水管 Inlet Hose 1
425403030 支架 Bracket 1
805300117 垫圈 8 Washer 2
805300010 垫圈 8 Spring Washer 2
805200045 螺母 M8 Nut 2
805300018 垫圈 12 Spring Washer 2
805000716 螺栓 M12×30 Bolt 2
425101120 橡胶垫t1×250×25 Rubber Mats 1
425402516 环箍 Clamp 1
805000020 螺栓 M8×30 Bolt 2
801900100 T 型抱箍φ60 T-Clamp 1
425402520 发动机出水管 Outlet Hose 1
801969548 T 型抱箍φ74 T-Clamp 1
800154073 消声器 Muffler
805000045 螺栓 M12×40 Bolt
805300020 垫圈 12 Washer
805300018 垫圈 12 Spring Washer
805200049 螺母M12 Nut
425103037 支架 Bracket
805046457 螺栓 M8×35 Bolt
805300010 垫圈 8 Spring Washer
425100363 垫片 Gasket
425402964 前支撑二 Front BracketⅡ
805300018 垫圈 12 Spring Washer
805006287 螺栓M12×40 Bolt
805000028 螺栓 M16×50 Bolt
805300011 垫圈 16 Spring Washer
801969587 减震器 Flexible Bracket
425402963 后支架 Back Bracket
425402966 前支撑一 Front BracketⅠ
800154412 发动机 Engine 1
800352537 弹性联轴器 Drive Coupling 1
805047014 美制螺栓 Bolt 8
425101040 法兰盘 Flange 1
805338260 垫圈 10 Spring Washer 12
805046455 螺栓M10×45 Bolt 12
425101041 挡板 Block 1
805000062 螺栓 M10×35 Bolt 1
805000017 螺栓 M8×25
805300010 垫圈 8
805000043 螺栓M10×30
805300014 垫圈 10
425102340 空滤器支架
803374095 空气滤清器
801968656 T 型抱箍φ146
425402610 进气软管
801969558 T 型抱箍φ117
425402609 中冷器进气管 Inlet Air Pipe
805000020 螺栓 M8×30 Bolt
425101478 环箍 Clamps
425101120 橡胶垫t1×250×25 Rubber Mats
801969539 T 型抱箍φ87 T-Clamp
425101111 中冷过渡胶管 Hose
800151549 软管卡箍 Clamps
801969376 橡胶软管L=1000 Hose
803085257 散热器 Radiator
805000472 螺栓 M14×70 Bolt
805300144 垫圈 14 Washer
425102343 调整垫 Adjustment Pad
425102342 垫板 Plat
805300033 垫圈 14 Spring Washer
805200067 螺母 M14 Nut
801900254 T 型抱箍φ70 T-Clamp
425402608 过渡胶管 Hose
801969566 T 型抱箍 φ64 T-Clamp
425402606 发动机进水管 Inlet Hose
805801461 喉箍 d32 Clamps
801972156 胶管 1-19×1300 Hose
425102421 过渡胶管 Hose
425402605 中冷器出气管 Outlet Air Pipe
805000715 螺栓 M12×25 Bolt
805300018 垫圈 12 Spring Washer
425402607 固定架 Bracket
801900100 T 型抱箍φ60 T-Clamp
425402613 发动机出水管 Outlet Hose
425402612 安装板 Bracket Plate
805200045 螺母 M8 Nut
805300010 垫圈 8 Spring Washer
805300069 垫圈 8 Washer
801969548 T 型抱箍φ74 T-Clamp
805200049 螺母 M12
805300018 垫圈 12
805300020 垫圈 12
425103059 垫片 Gasket
805000045 螺栓 M12×40
800154073 消声器 Muffler
805000023 螺栓 M12×50 Bolt
425102753 支架 Bracket
805046455 螺栓 M10×45 Bolt
805300014 垫圈 10 Spring Washer
805238371 螺母 M10 Nut
805338260 垫圈 10 Spring Washer
805338278 垫圈 10 Washer
805000026 螺栓 M16×45 Bolt
805300011 垫圈 16 Spring Washer
