SHANTUI L55-B5 PARTS CATALOG 03
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 |
1457-01G-01000 1455-01M-03000 1455-01M-02000 GB5783-M22X60 GB5782-M12 GB5782-M14X50 GB97.1-14 GB97.1-22 GB93-22 GB93-12 GB889.1-M14 JB1084-73 1455-01M-04000 |
康明斯发动机 Engine 发动机前支座 Engine mount 发动机减震块 Shock absorber 螺栓M22X60 Bolt 螺栓M12-L Bolt 螺栓M14X50 Bolt 平垫圈14 Washer 平垫圈22 Washer 弹簧垫圈22 Spring washer 弹簧垫圈12 Spring washer 螺母M14 Nut 螺塞ZG1/8 Plug 发动机保养件 Maintenance parts |
1 2 2 2 8 4 4 2 2 8 4 1 1 |

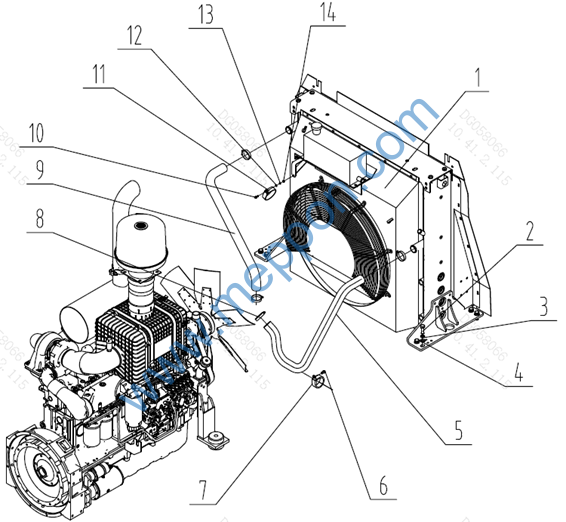

第2图
散热器及其管路
FIG.2 Radiator And Piping
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 |
1457-03A-03000 GB5783-M16X50 01643-31645 GB93-16 1457-03A-00002 GB16674.1-M8X12 08043-05510 07281-00609 1457-03A-00003 GB16674.1-M6X16 08043-07006 GB97.1-6 GB93-6 GB6170-M6 |
散热器总成 Radiator 螺栓M16X50 Bolt 垫圈16 Washer 垫圈16 Washer 发动机进水管 Engine water inlet pipe 螺栓M8X12 Bolt 套管夹 Clip 喉箍45-60 clamp 发动机出水管 Engine water outlet pipe 螺栓M6X16 Bolt 套管夹 Clip 垫圈6 Washer 垫圈6 Washer 螺母M6 Nut |
1 8 8 8 1 1 1 4 1 1 1 1 1 1 |

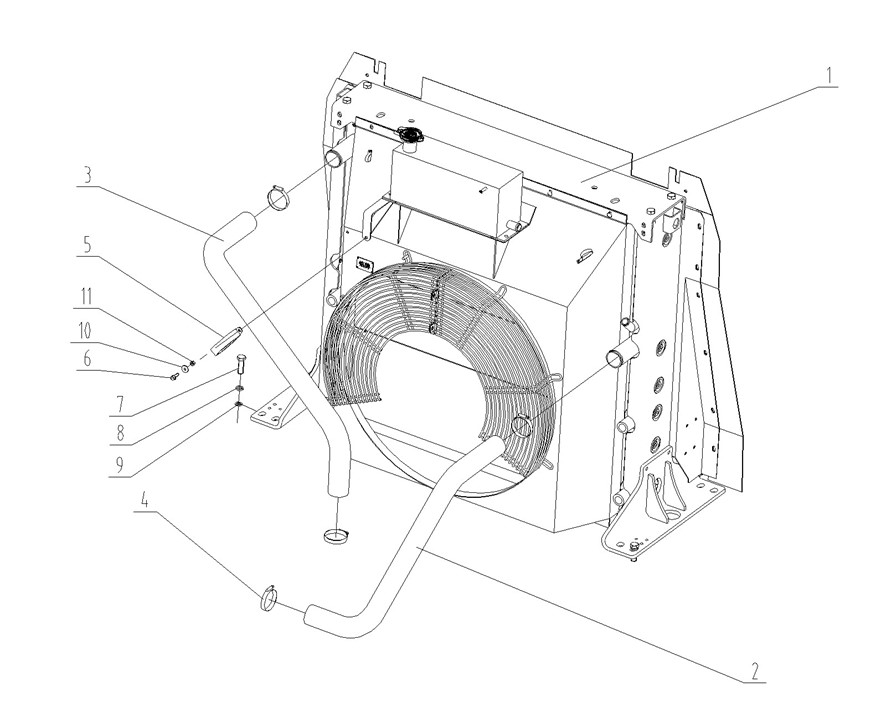

第2.1图
散热器及其管路
FIG.2 .1Radiator And Piping
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 |
1457-03G-01000 1457-03G-00001 1457-03G-00002 07281-00709 08043-07008 GB16674.1-M8X25 GB5783-M16X50 GB93-8 01643-31645 GB96.1-8 GB6170-M8 |
散热器总成 Radiator 发动机进水管 Engine water inlet pipe 发动机出水管 Engine water outlet pipe 喉箍55-70 clamp 套管夹 Clip 螺栓M8X25 Bolt 螺栓M16X50 Bolt 垫圈8 Washer 垫圈16 Washer 垫圈6 Washer 螺母M8 Nut |
康明斯发动机 |
1 1 1 1 1 1 8 8 8 1 1 |
