SHANTUI L55-B5 PARTS CATALOG 04
第3图
散热器总成
FIG.3 Radiator Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 |
1457-03A-03000-1302100 1457-03A-03000-1302200 1457-03A-03000-1304100 1457-03A-03000-1301300 1457-03A-03000-1301400 1457-03A-03000-1302400 1457-03A-03000-1304210 FSKG-RC 1457-03A-03000-1302300 1457-03A-03000-1306100 1457-03A-03000-1301500 1457-03A-03000-1305200 1457-03A-03000-1305100 1457-03A-03000-1305300 1457-03A-03000-1304220 YDφ55T 1457-03A-03000-1301100 1457-03A-03000-1302340 JBT 2292 |
框架总成–右 Left frame 框架总成–左 Right frame 护罩 液压油散 Oil radiator 变矩油散 Oil radiator 下框 Lower frame 护网 Protecting wire net 放水开关 Water release switch 上框架 Upper frame 侧胶板支架 Bracket 膨胀水箱 Water tank 下胶板 Down rubber plate 侧胶板 Left side plate 上胶板 Upper rubber plate 护网–左 Protecting wire net(L) 台型减震垫 Shock 水散热器 Radiator assembly 水管支架 bracket 复式加水口盖
|
1 1 1 1 1 1 1 1 1 2 1 1 2 1 12 1 1 1 1 |

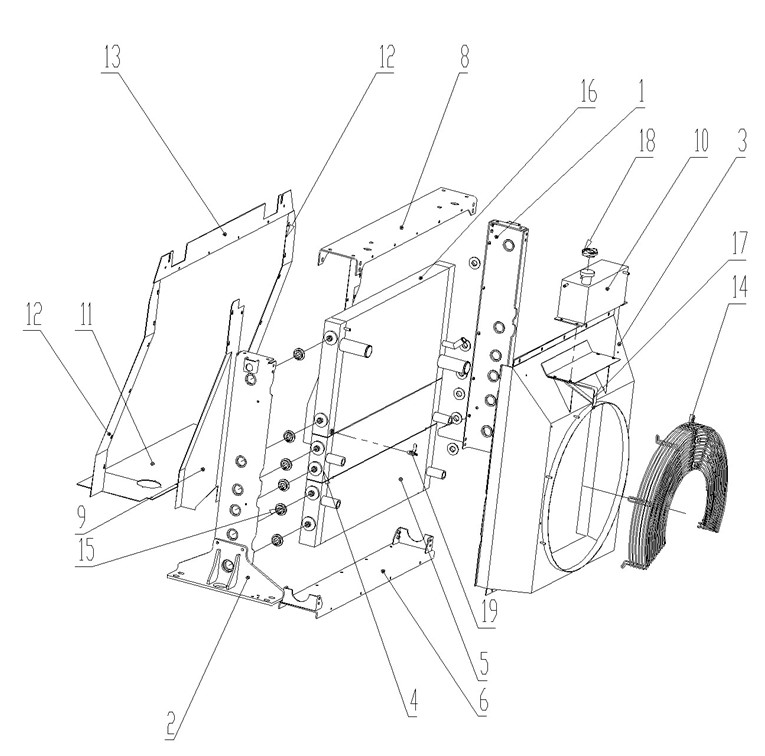

第3.1图
散热器总成
FIG.3.1 Radiator Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 |
1457-03G-01000-1302100 1457-03G-01000-1302200 1457-03G-01000-1304100 1457-03G-01000-1301300 1457-03G-01000-1301400 1457-03G-01000-1302400 1457-03G-01000-1304210 1457-03G-01000-1302300 1457-03G-01000-1306100 1457-03A-01000-1301400 1457-03G-01000-1305200 1457-03G-01000-1305100 1457-03G-03000-1305300 1457-03G-03000-1304220 YDφ55T 1457-03G-01000-1301100 1457-03G-01000-1306200 JBT 2292 FSKG-RC |
框架总成–右 Left frame 框架总成–左 Right frame 护罩 液压油散 Oil radiator 变矩油散 Oil radiator 下框 Lower frame 护网 Protecting wire net 上框架 Upper frame 侧胶板支架 Bracket 膨胀水箱 Water tank 下胶板 Down rubber plate 侧胶板 Left side plate 上胶板 Upper rubber plate 护网–左 Protecting wire net(L) 台型减震垫 Shock 水散热器 Radiator assembly 水管支架 bracket 复式加水口盖 放水开关 Water release switch
|
1 1 1 1 1 1 1 1 1 2 1 1 2 1 12 1 1 1 1 |

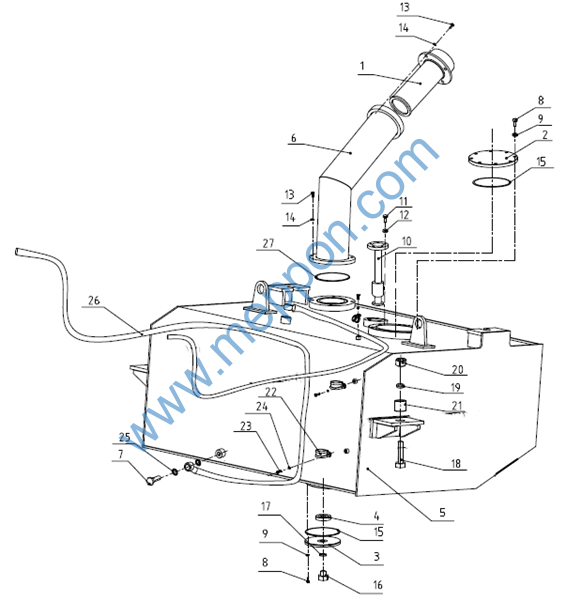

第4图
燃油箱及管路
FIG.4 Fuel Oil Tank And Piping
