SHANTUI L55-B5 PARTS CATALOG 06

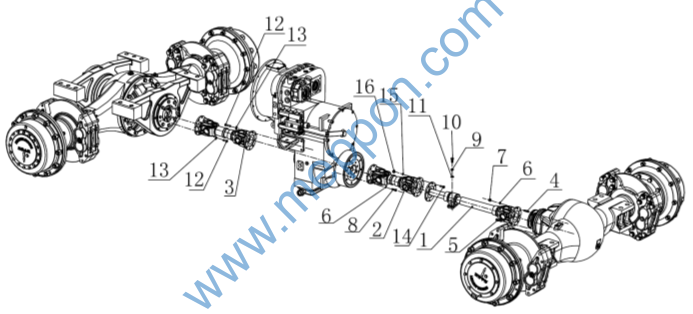

第5图
传动轴总成
FIG.5 Drive Shaft Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 |
1457-12-01000 1457-12-02000 1457-12-03000 1455-12-00001 GB5786-M16X1.5X45 GB93-16 GB6171-M16X1.5 GB5786-M16X1.5X35 GB93-16 GB5783-M16X55 GB97.1-16 GB5786-M12X1.25X50 GB93-12 GB5786-M14X1.5X55 GB93-14 GB6171-M14X1.5 |
前传动轴 Front axle 中间传动轴 Middle axle 后传动轴 Rear axle 双头螺柱M16X1.5X70 Bolt 螺栓M16X1.5X45 Bolt 弹簧垫圈16 Spring washer 螺母M16X1.5 Nut 螺栓M16X1.5X35 Bolt 弹簧垫圈16 Spring washer 螺栓M16X55 Bolt 垫圈16 Washer 螺栓M12X1.25X50 Bolt 弹簧垫圈12 Spring washer 螺栓M14X1. 5X55 Bolt 弹簧垫圈14 Spring washer 螺母M14X1.5 Nut
|
ZL50G2-04001
|
1 1 1 4 4 20 12 8 2 2 2 8 8 4 4 4 |

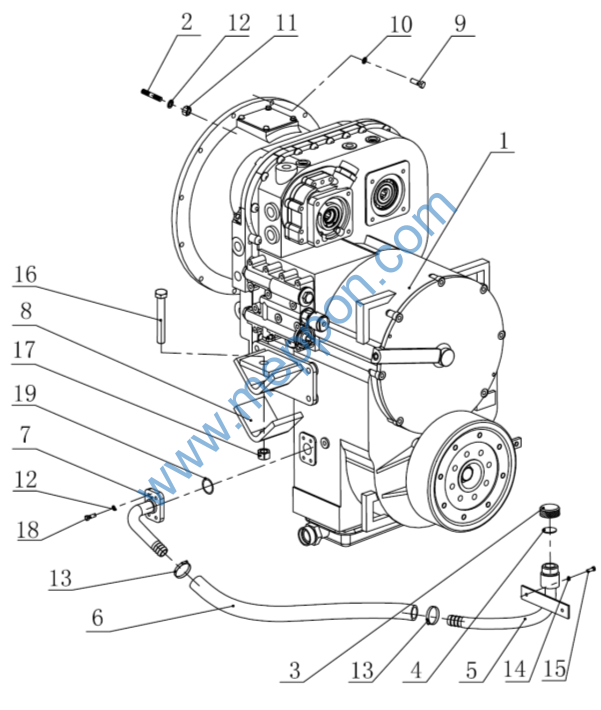

第6.1图
双变总成
FIG.6.1 Torque And Converter Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
|
1457-15-04000 1455-15-00001 1455-15-00002 1455-15-00003 1457-15-02200 1457-15-02001 1457-15-02100 1457-15-00001 GB5783-M12X45 GB93-12 GB6171-M10X1 GB93-10 07280-04726 GB95-10 GB5783-M10X20 GB5785-M18X1.5X140 GB889.2-M18X1.5 GB5783-M10X25 07010-24038 |
变速箱 Gearbox 双头螺柱 Double screw bolt 大螺母 Big nut 垫 Gasket 加油钢管 Oil inlet steel tube 低压耐油胶管32X375 Pipe 变速箱加油钢管 Oil inlet steel tube 变速箱减震垫 Gearbox damper pad 螺栓M12X45 Bolt 弹簧垫圈12 Spring washer 螺母M10X1 Nut 弹簧垫圈10 Spring washer 管夹41-47 Clip 垫圈10 Spring washer 螺栓M10X20 Bolt 螺栓M18X1.5X140 Bolt 自锁螺母M18X1.5 Nut 螺栓M10X25 Bolt O型圈 O-ring
|
BD2115Y2332E ZL50G3-02001 ZL50G2-12021 ZL50G2-12024
|
1 12 1 1 1 1 1 2 12 12 12 16 2 2 2 2 2 4 1
|

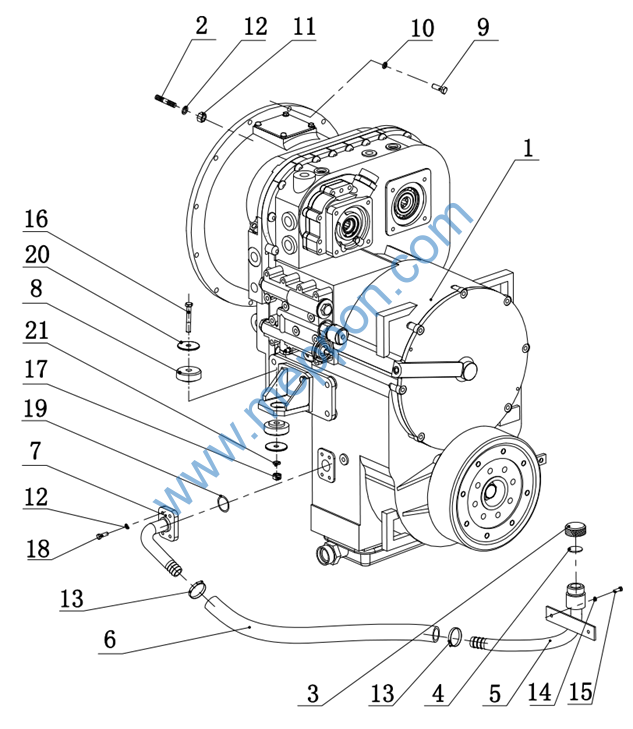

第6.2图
双变总成
FIG.6.2 Torque And Converter Assembly
