SHANTUI L55-B5 PARTS CATALOG 07
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 |
1457-15-03000 1455-15-00001 1455-15-00002 1455-15-00003 1457-15-02200 1457-15-02001 1457-15-02100 1455-01-05000 GB5783-M12X45-1 GB93-12 GB6171-M10X1 GB93-10 07280-04726 GB95-10 GB5783-M10X20 GB5785-M20X1.5X125-1 GB889.2-M20X1.5-1 GB5783-M10X25 07010-24038 1455-01-00002 GB97.1-20 |
变速箱 Gearbox 双头螺柱 Double screw bolt 大螺母 Big nut 垫 Gasket 加油钢管 Oil inlet steel tube 低压耐油胶管32X375 Pipe 变速箱加油钢管 Oil inlet steel tube 变速箱减震块 Gearbox damper block 螺栓M12X45 Bolt 弹簧垫圈12 Spring washer 螺母M10X1 Nut 弹簧垫圈10 Spring washer 管夹41-47 Clip 垫圈10 Spring washer 螺栓M10X20 Bolt 螺栓M20X1.5X125 Bolt 自锁螺母M20X1.5 Nut 螺栓M10X25 Bolt O型圈 O-ring 垫片 Gasket 垫圈20 Washer |
BD2115Y2332C ZL50G3-02001 ZL50G2-12021 ZL50G2-12024
|
1 12 1 1 1 1 1 4 12 12 12 16 2 2 2 2 2 4 1 4 2 |

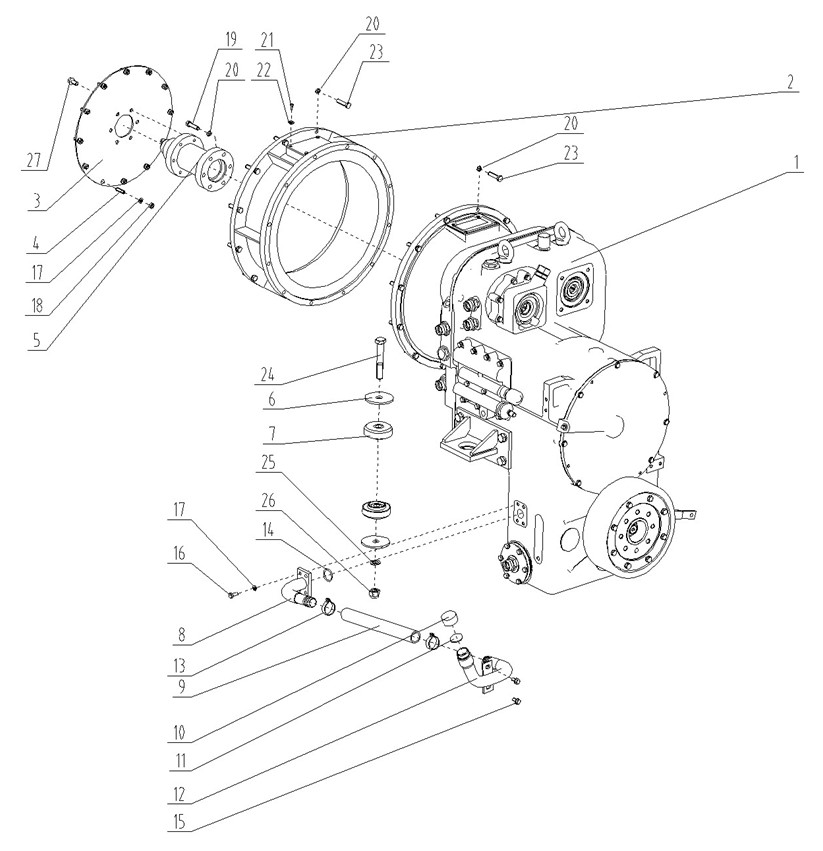

第6.3图
双变总成
FIG.6.3 Torque And Converter Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 |
1457-15G-01000
YJSW315-20001 1455-15-00001
1455-01-00002 1455-01-05000 1457-15-02100 1457-15-02001 1455-15-00002 1455-15-00003 1457-15-02200 07280-04726 07010-24038 GB16674.1-M10X20 GB5783-M10X25 GB93-10 GB6171-M10X1 GB5783-M12X45-1 GB93-12 GB5783-M8X16 GB93-8 GB5783-M12X50-1 GB5785-M20X1.5X125-1 GB97.1-20 GB889.2-M20X1.5-1 GB5785-M12X25-1 |
变速箱 Gearbox 联接圈 Coupling ring 弹性联接板 Elastic plate 双头螺柱 Double screw bolt 联接芯轴 Coupling spindle 垫片 Gasket 变速箱减震块 Gearbox damper block 变速箱加油钢管 Oil inlet steel tube 低压耐油胶管32X375 Pipe 大螺母 Big nut 垫 Gasket 加油钢管 Oil inlet steel tube 管夹41-47 Clip O型圈 O-ring 螺栓M10X20 Bolt 螺栓M10X25 Bolt 弹簧垫圈10 Spring washer 螺母M10X1 Nut 螺栓M12X45 Bolt 弹簧垫圈12 Spring washer 螺栓M8X16 Bolt 弹簧垫圈8 Spring washer 螺栓M12X50-1 Bolt 螺栓M20X1.5X125-1 Bolt 垫圈20 Washer 自锁螺母M20X1.5 Nut 螺栓M12X25-1 Bolt |
BD2115Y2332C 康明斯发动机自带 变矩器自带
康明斯发动机自带
变矩器自带 |
1 1 1 12 1 4 4 1 1 1 1 1 2 1 2 4 16 12 6 30 4 4 24 2 2 2 6 |

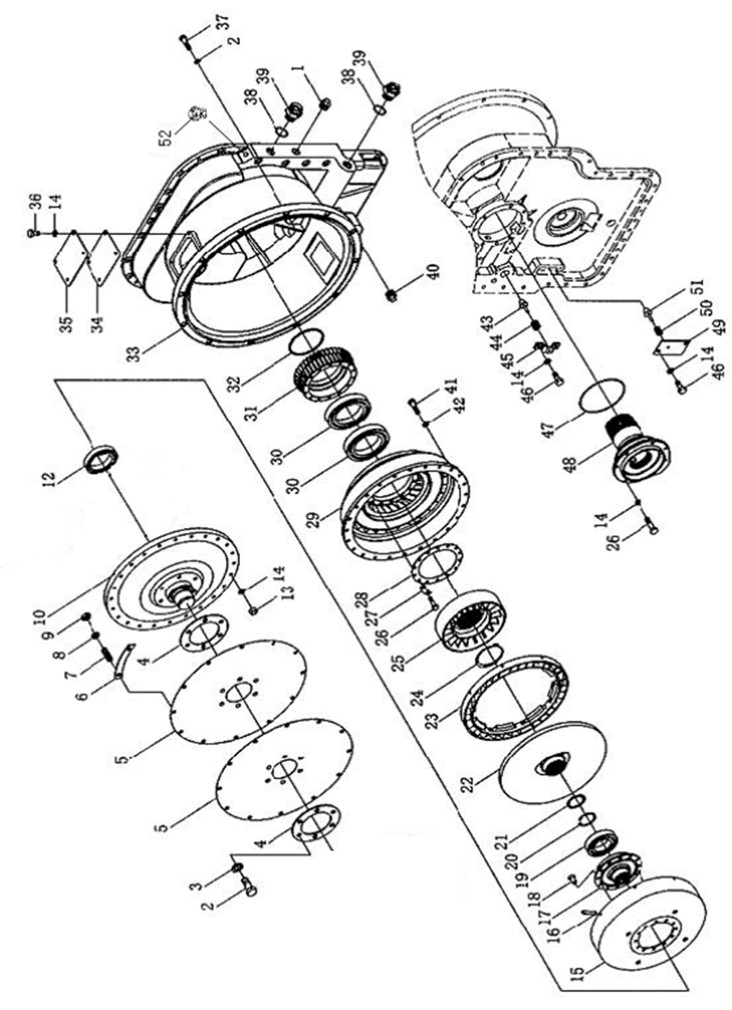

第7图 YJSW315-6J液力变矩器
FIG.7 Hydraulic Torque Converter
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
0 1 2 3 4 5 6 7 8 9 10 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 |
YJSW315-6J YB315Z5-15L 01010-61230 01602-11236 YB315Z5-04 YJSW315-20001 YB315Z5.2-2 GB5783-M10X18 GB93-10 GB6170-M10 YJSW315-8A-00001 GB276-6210 01580-00806 01602-10825 YJSW315-8A-12000 YJSW315-8A-10002 YJSW315-6C-12001 GB867-8X24 GB276-6013 YB315Z5.1-5 YB315Z5-30.31.32 YJSW315-8A-11001 YJSW315-8A-10001 04064-08530 YJSW315-8A-00002 01010-60835 01602-10825 YB315Z5-22A YJSW315-8A-00003 GB276-6017 YJSW315-8A-00004 YB315Z5-12A YB315Z5-08D |
液力变矩器 Hydraulic torque converter 螺塞 Plug 螺栓M12X30 Bolt 垫圈12 Washer 圆垫板 Circular plate 弹性板 Elastic plate 垫片 Spacer 螺栓M10X18 Bolt 弹簧垫圈10 Spring washer 螺母M10 Nut 罩轮 Wheel shell 深沟球轴承6210 Bearing 螺母M8 Nut 垫圈8 Washer 一级涡轮罩 Shell 弹性销 Spring pin 一级涡轮毂 Case 铆钉8X24 Rivet 深沟球轴承6013 Bearing 挡圈50 Snap ring 花键垫片 Spline spacer 二级涡轮 Tuvbine2 一级涡轮 Tuvbine1 挡圈85 Snap ring 导轮 Stator 螺栓M8X35 Bolt 防松垫片 Spacer 压板 Plate 泵轮 Impeller 深沟球轴承6017 Bearing 齿轮 Gear 密封环 Sealingring 壳体 Housing |
1 1 6 6 4 2 6 12 12 12 1 1 24 24 1 9 1 12 1 1 1set 1 1 1 1 14 14 1 1 2 1 1 1 |
