SHANTUI L55-B5 PARTS CATALOG 08

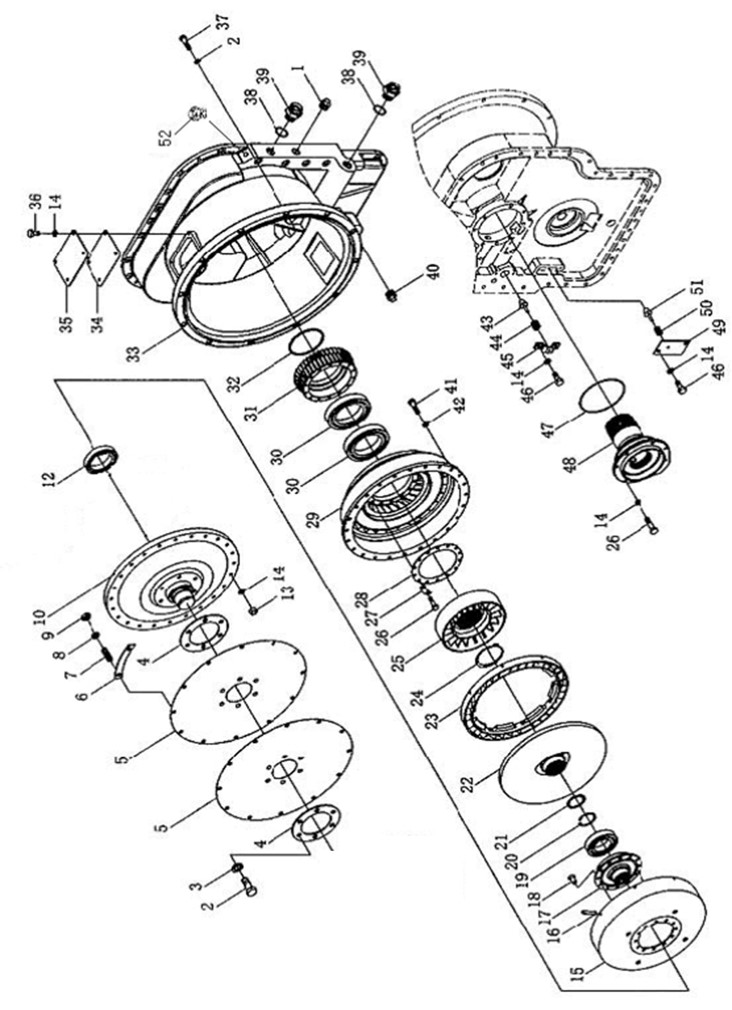

第7图 YJSW315-6J液力变矩器
FIG.7 Hydraulic Torque Converter
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52
|
YB315Z5-07D YB315Z5-06D 01010-50816 GB5783-M12X45 YB315Z5-09 YB315Z5-14S YB315Z5-15 01010-50835 01602-10825 YB315Z5-26A YB315Z5-18A YB315Z5-17A 01010-50816 YB315Z5-33 YB315Z5-13A YB315Z5-19A YB315Z5-20 YB315Z5-26A YB315Z5-10
|
大密封垫 Gasket 大垫板 Plate 螺栓M8X16 Bolt 螺栓M12X45 Bolt 垫圈 Washer 接头 Connector 变矩器回油接头 Plug of torque converter 螺栓M8X35 Bolt 垫圈8 Washer 进口阀芯 Valve stem 弹簧 Spring 阀盖 Valve cover 螺栓M8X16 Bolt 密封环 Seal ring 导轮座 Stator seat 垫板 Plate 弹簧 Spring 出口阀芯 Valve stem 油温表接头 Connector
|
1 1 4 12 2 2 1 24 24 1 1 1 4 1 1 1 1 1 1 |

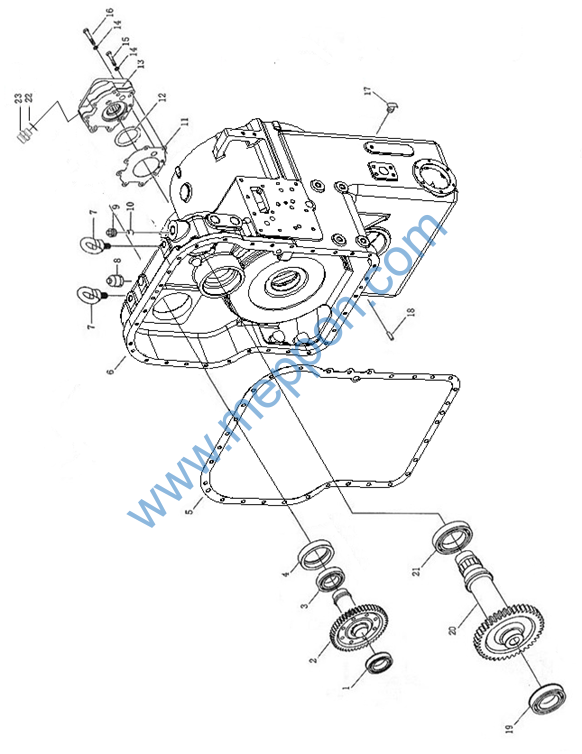

第8.1图变速箱总成1
FIG.8.1 Gearbox Assembly 1
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 |
GB276-6210NRC3 BD15-00012D GB276-6211C3 BD15-00013AY BD15-00010 920-415-211-00001 04530-12035 BD15-07000 YB315Z5-15 BD15-00017 BD15-00007 BD15-00020.21.22.23 BD15-11000 01602-21030 01010-81070 01010-81055 BD05N1-00002 04020-01030 GB276-6210NRC3 BD15-00006LW GB276-6012C3 Yb315Z5-09 YB315Z5-14S |
轴承6210NRC3 Bearing 转向泵轴齿轮 Gear 轴承6211C3 Bearing 轴承座 Round base 密封垫 Gasket 箱体 Housing 吊环螺钉M20 Screw 呼吸器总成 Breather assem 螺塞 Plug 圆柱堵塞 Plug 密封垫 Gasket 调整垫 Spacer 变速齿轮泵 Transmission pump 垫圈10 Washer 螺栓M10X70 Bolt 螺栓M10X55 Bolt 检油塞NPT1/4 Oil plug 圆柱销A10X30 Pin 轴承6210NRC3 Bearing 轴齿轮 Gear 轴承6012 Bearing 垫圈 Washer 接头 Connector |
1 1 1 1 1 1 2 1 1 1 1 1 1 8 2 6 1 2 1 1 1 1 1
|
第8.2图 1457-15-03000(BYD2115Y2332C)变速箱总成1
FIG.8.2 Gearbox Assembly 1
