SHANTUI L55-B5 PARTS CATALOG 09
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 |
GB276-6210NRC3 920-415-211-00005 GB276-6211C3 BD15-00013AY BD15-00010 920-415-211-00001A 04530-12035 BD15-07000 YB315Z5-15 BD15-00017 BD15-00007 BD15-00020/21/22/23 BD15-11000 01602-21030 01010-81070 01010-81055 BD05N1-00002 04020-01030 GB276-6210NRC3 920-415-211-00004 GB276-6012C3 Yb315Z5-09 YB315Z5-14S |
轴承6210NRC3 Bearing 转向泵轴齿轮 Gear 轴承6211C3 Bearing 轴承座 Round base 密封垫 Gasket 箱体 Housing 吊环螺钉M20 Screw 呼吸器总成 Breather assem 螺塞 Plug 圆柱堵塞 Plug 密封垫 Gasket 调整垫 Spacer 变速齿轮泵 Transmission pump 垫圈10 Washer 螺栓M10X70 Bolt 螺栓M10X55 Bolt 检油塞NPT1/4 Oil plug 圆柱销A10X30 Pin 轴承6210NRC3 Bearing 轴齿轮 Gear 轴承6012 Bearing 垫圈 Washer 接头 Connector |
1 1 1 1 1 1 2 1 1 1 1 1 1 8 2 6 1 2 1 1 1 1 1
|
第9.1图变速箱总成2
FIG.9 .1Gearbox Assembly 2
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
|
BD15-00018 01602-21030 01010-81070 920-415-211-05000 01602-21854 01010-81840 BD15-09000 915-717-211-14100 915-717-211-14001 920-415-211-03002 920-415-211-03001 Yb315Z5-09 YB315Z5-14S 01602-20825 01010-80830
|
密封垫 Gasket 垫圈10 Washer 螺栓M10X70 Bolt 左右支架 Support 垫圈18 Washer 螺栓M18X40 Bolt 变速操纵阀总成 Transmission Valve 滤芯 Filter 密封垫 Gasket 磁铁 Magnet 法兰盘 Flange disc 垫圈 Washer 接头 Connector 垫圈8 Washer 螺栓M8X30 Bolt
|
1 27 13 2 8 8 1 1 2 1 1 1 1 6 6
|

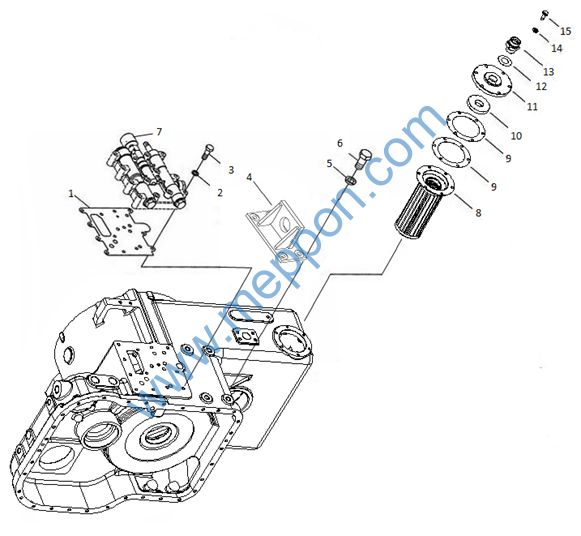

第9.2图 1457-15-03000(BD2115Y2332C)变速箱总成2
FIG.9.2 Gearbox Assembly 2
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
|
BD15-00018 01602-21030 01010-81070 BD15-10000LW1 01602-21854 01010-81840 BD15-09000 915-717-211-14100 915-717-211-14001 920-415-211-03002 920-415-211-03001 Yb315Z5-09 YB315Z5-14S 01602-20825 01010-80830
|
密封垫 Gasket 垫圈10 Washer 螺栓M10X70 Bolt 左右支架 Support 垫圈18 Washer 螺栓M18X40 Bolt 变速操纵阀总成 Transmission Valve 滤芯 Filter 密封垫 Gasket 磁铁 Magnet 法兰盘 Flange disc 垫圈 Washer 接头 Connector 垫圈8 Washer 螺栓M8X30 Bolt
|
1 27 13 2 8 8 1 1 2 1 1 1 1 6 6
|
