SHANTUI L55-B5 PARTS CATALOG 10

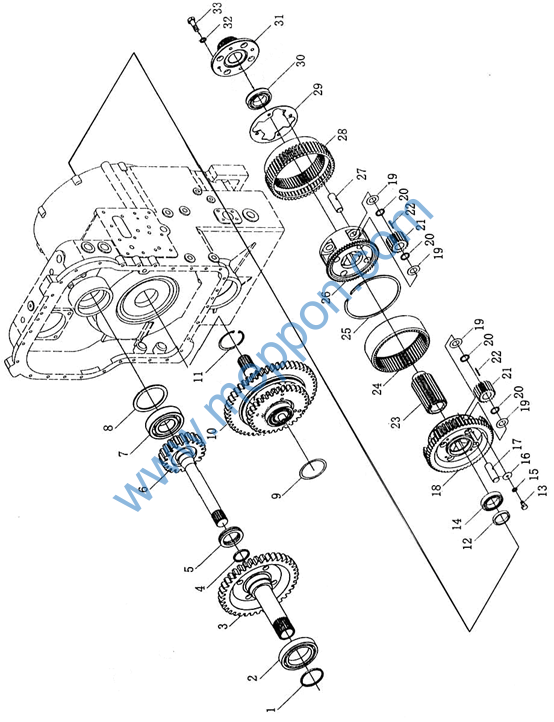

第10.1图变速箱总成3
FIG.10.1 Gearbox Assembly 3
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 8 9 10
11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 |
BD15-01003 GB276-6016C3 BD15-01002A BD15-01004 GB301-51111 BD15-01001A GB276-6311C3 BD15-01005/6/7 BD15-00002/3/4 BD15-02000A 920-415-211-16000 04065-09030 BD15-00001 01010-80814 GB276-6010C3 01602-20825 BD15-05106 BD15-05103 BD15-05101 BD15-05102 BD15-05104 BD15-05105 GB/T309-P4*34.8G3 BD15-05301 BD15-05302 BD15-05304 BD15-05303 BD15-05305 BD15-05012 BD15-05306 GB276-6210NRC3 BD15-05307 01602-21442 01050-81435 |
旋转油封 Seal 轴承6016C3 Bearing 输入二级齿轮 Gear 旋转油封 Seal 轴承51111 Bearing 输入一级齿轮 Gear 轴承6311C3 Bearing 调整垫 Spacer 调整垫 Spacer 二轴总成(BD2115Y2332A变速箱) Two shaft assembly 二轴总成(BD2115Y2332E变速箱) Two shaft assembly 孔用挡圈90 Snap ring 调整圈 Spacer 螺栓M8X14 Bolt 轴承6010C3 Bearing 垫圈8 Washer 止推垫圈 Shims 倒档行星轴 Pin 倒档行星架 Planetary carrier 垫片 Shims 隔离套 Sleeve 行星轮 Planet 滚针4X34.8 Needle 太阳轮 Sun gear 倒档内齿圈 Ring gear 挡圈 Snap ring 一档行星架 Planetary carrier 一档行星轴 Pin 一档内齿圈 Ring gear 止动盘 Stop pan 轴承6210NRC3 Bearing 直接挡连接盘 Connect pan 垫圈14 Washer 螺栓M14X1.5X35 Bolt |
1 1 1 1 1 1 1 1set 1set 1 1 1 1 4 1 4 4 4 1 16 16 8 176 1 1 1 1 4 1 1 1 1 4 4 |

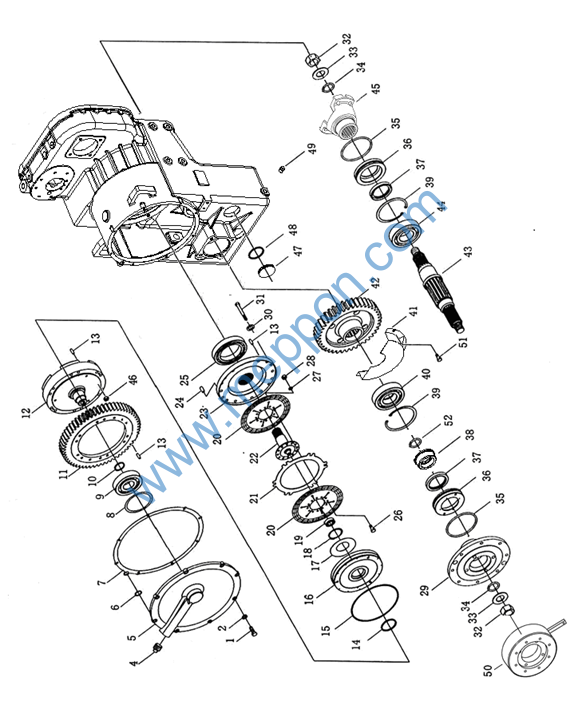

第10.2图
1457-15-03000(BD2115Y2332C)变速箱总成3
FIG.10.2 Gearbox Assembly 3
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 |
BD15-01003 GB276-6016C3 BD15-01002A BD15-01004 GB301-51111 BD15-01001A GB276-6311C3 BD15-01005/6/7 BD15-00002/3/4 920-415-211-06000 04065-09030 BD15-00001 01010-80814 GB276-6010C3 01602-20825 BD15-05106 BD15-05103 BD15-05101 BD15-05102 BD15-05104 BD15-05105 GB/T309-P4X34.8G3 BD15-05301 BD15-05302 BD15-05304 BD15-05303 BD15-05305 BD15-05012 BD15-05306 GB276-6210NRC3 BD15-05307 01602-21442 01050-81435 |
旋转油封 Seal 轴承6016C3 Bearing 输入二级齿轮 Gear 旋转油封 Seal 轴承51111 Bearing 输入一级齿轮 Gear 轴承6311C3 Bearing 调整垫 Spacer 调整垫 Spacer 二轴总成 孔用挡圈90 Snap ring 调整圈 Spacer 螺栓M8X14 Bolt 轴承6010C3 Bearing 垫圈8 Washer 止推垫圈 Shims 倒档行星轴 Pin 倒档行星架 Planetary carrier 垫片 Shims 隔离套 Sleeve 行星轮 Planet 滚针4X34.8 Needle 太阳轮 Sun gear 倒档内齿圈 Ring gear 挡圈 Snap ring 一档行星架 Planetary carrier 一档行星轴 Pin 一档内齿圈 Ring gear 止动盘 Stop pan 轴承6210NRC3 Bearing 直接挡连接盘 Connect pan 垫圈14 Washer 螺栓M14X1.5X35 Bolt |
1 1 1 1 1 1 1 1set 1set 1 1 1 4 1 4 4 4 1 16 16 8 176 1 1 1 1 4 1 1 1 1 4 4 |
第11.1图变速箱总成4
FIG.11.1 Gearbox Assembly 4
