SHANTUI L55-B5 PARTS CATALOG 11
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 |
01010-81030 01602-21030 07042-20211 920-415-211-00002 07000-72020 920-415-211-00003 BD15-00014/15/16 GB276-6411C3 BD15-01004 920-415-211-17001 BD15-03008Y 04020-01030 BD15-01003 BD15-03007A BD15-03006Y BD15-03005 04064-06525 GB276-6204 BD15-03100Y BD15-03003Y BD15-03001Y BD15-03002Y BD15-03010Y GB276-6022 01010-80820 01602-20825 01580-10806 920-415-211-02004 01643-51232 GB5785-M12X1.25X100 BD15-04001 BD15-04010 07008-15425 07008-12125 BD15-04003Y 07012-00070 |
螺栓M10X30 Bolt 垫圈10 Washer 螺塞 Plug 端盖 Cover O型圈 “O” ring 密封垫 Gasket 调整垫 Spacer 轴承6411C3 Bearing 旋转油封 Seal 中间输出齿轮 Gear 直接挡油缸体 Cylinder body 圆柱销Ø10 Pin 旋转油封 Seal 密封环 Seal 直接挡活塞 Piston 盘型弹簧 Spring 挡圈65 Snap ring 轴承6204 Bearing 直接档主动片 Disca ssem 直接档从动片 Plate 直接挡轴 Shaft 直接挡受压盘 Round plate 圆柱销 Pin 轴承6022 Bearing 螺栓M8X20 Bolt 垫圈8 Washer 螺母M8 Nut 前输出法兰 Flange 垫圈12 Washer 螺栓 Bolt 螺母M33 Nut 垫圈 Washer O型圈 “O”ring O型圈 “O”ring 油封座 Seal base 骨架油封70X95X12 Seal |
8 8 1 1 1 1 1set 1 1 1 1 5 1 1 1 1 1 1 2 1 1 1 6 1 12 12 12 1 12 12 2 2 2 2 2 2 |

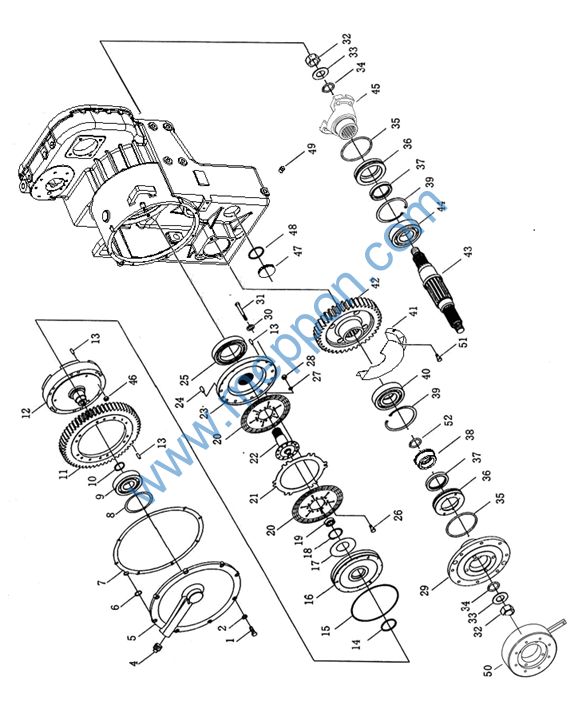

第11.1图变速箱总成4
FIG.11.1 Gearbox Assembly 4
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
38 39 40 41 42
43 44 45 46 47 48 49 50 51 52 |
920-415-211-02003 04065-01303 GB283-1NUP312E 920-415-211-18000 920-415-211-02002 920-415-211-02006 920-415-211-02001 GB276-6312C3 BD15-04002YX BD13-02310 BD18-00009 07000-12075 07042-20415 920-415-211-07000 01252-70812 920-415-211-02005 |
密封套 Sleeve 挡圈130 Washer 轴承NUP312E Bearing 隔油罩 Cover 输出齿轮(BD2115Y2332C变速箱) Gear 输出齿轮(BD2115Y2332E变速箱) Gear 输出轴 Shaft 轴承6312C3 Bearing 后输出法兰 Flange 单向阀 One-way valve 密封盖 Sealing cover O型圈75X3.1 O-ring 螺塞 Screw plug 制动器总成 Brake assembly 内六角圆柱头螺钉 Screw bolt O型圈 “O”ring |
1 2 1 1 1 1 1 1 1 1 3 3 1 1 3 1 |

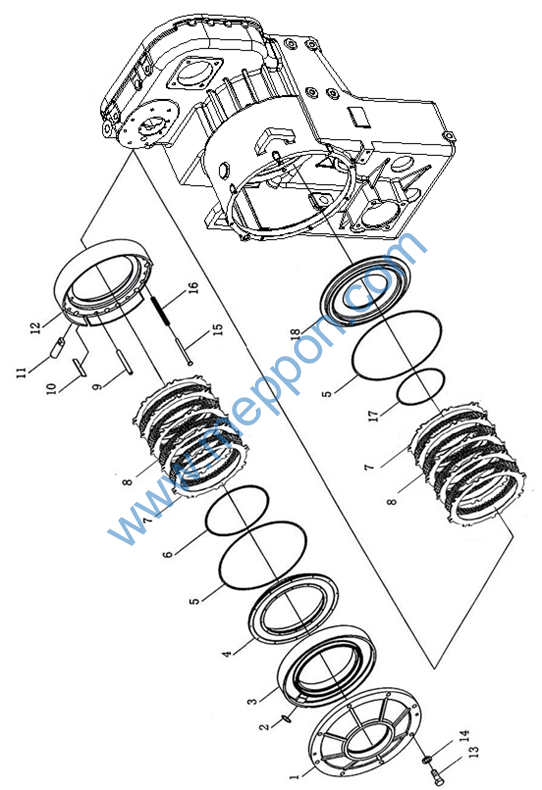

第12图
变速箱总成5
FIG.12 Gearbox Assembly 5
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
|
BD15-05010 BD15-05009 BD15-05013 BD15-05008 BD15-05001A BD15-05011A BD15-05007 BD15-05200 BD15-05015 BD15-05014 BD15-00019 BD15-05006 01010-81440 01602-21442 BD15-05005 BD15-05004 BD15-05003A BD15-05002 |
中盖 Cover 密封圈 Seal 一档油缸体 Cylinder body 一档活塞体 Piston 外密封环 Seal 一档内密封环 Seal 倒档一档从动片 Plate 倒档一档主动片 Disc asseem 圆柱销 Pin 固定板 Plate 圆柱销 Pin 摩擦片隔离架 Bracket 螺栓M14X40 Bolt 垫圈14 Washer 弹簧销轴 Pin 弹簧 Spring 倒档内密封环 Seat 倒档活塞体 Piston |
1 1 1 1 2 1 10 8 8 1 1 1 8 8 15 15 1 1 |
