SHANTUI L55-B5 PARTS CATALOG 12

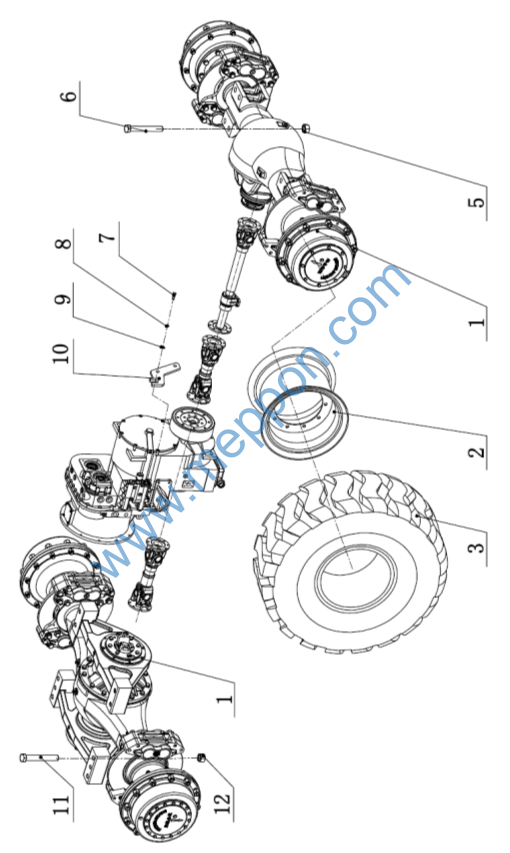

第13图
驱动桥总成
FIG.13 Drive Axle Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
1
2 3
4
5 6 7 8 9 10 11 12 |
1457-18-01000 1457-18-05000 1455-18-02000 1462-18F-01000 1455-18-03000 1455-18-16000 1457-18-02000 1457-18-04000 GB889.2-M30X2 GB5785-M30X2X270-1 GB5783-M10X40 GB93-10 GB95-10 1455-25-00001 GB5785-M24X2X170 GB889.2-M24X2 |
前桥 Front drive axle 前桥 Front drive axle 轮辋总成 Rim assy. 前轮胎23.5-25-20PR L3 Tyre 轮胎23.5-25-16PR Tyre TL516斜交胎23.5-25-18PR-L3 Tyre 后桥 Rear drive axle 后桥 Rear drive axle 螺母M30X2 Nut 螺栓M30X2X270 Bolt 螺栓M10X40 Bolt 弹簧垫圈10 Spring washer 垫圈10 Washer 板 Plate 螺栓M24X2X170 Bolt 螺母M24X2 Nut |
ZL50G2-04008 选配 DG956W-04-LT 选配
ZL50FⅢ-03101
|
1 1 4 2 2/4 4 1 1 8 8 2 2 2 1 8 8 |

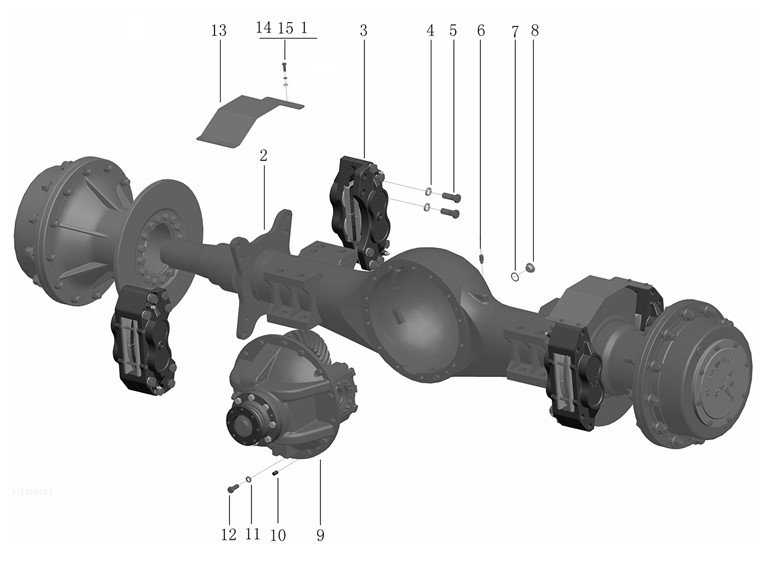

第14.1图
前驱动桥总成(1457-18-01000)
FIG.14.1 Front Drive Axle Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
|
GB5783-M8X16 50MA.00(ANS) 408100C GB93-20 408120 Q9001 GB3452.1-26.5X2.65 50MA.02 02.01.10F.01A GB119-D12X20 GB93-14 GB5785-M14×1.5X35 50M.05D GB93-8 GB95-8
|
螺栓M8X16 桥壳总成 制动器总成 弹垫20 制动钳螺栓 放气阀Z1/8 O形密封圈26.5X2.65 油位塞M24X1.5 主传动总成 销D12X20 弹垫14 螺栓M14X1.5X35 防尘盖板 弹垫8 垫圈8 |
Bolt Axle shell assy. Brake assy. Spring washer Bolt for brake Deflation valve O-ring Plug Main reductor assy. Pin Spring washer Bolt Cover board Spring washer Washer |
8 1 4 16 16 1 2 2 1 3 14 14 2 8 8
|

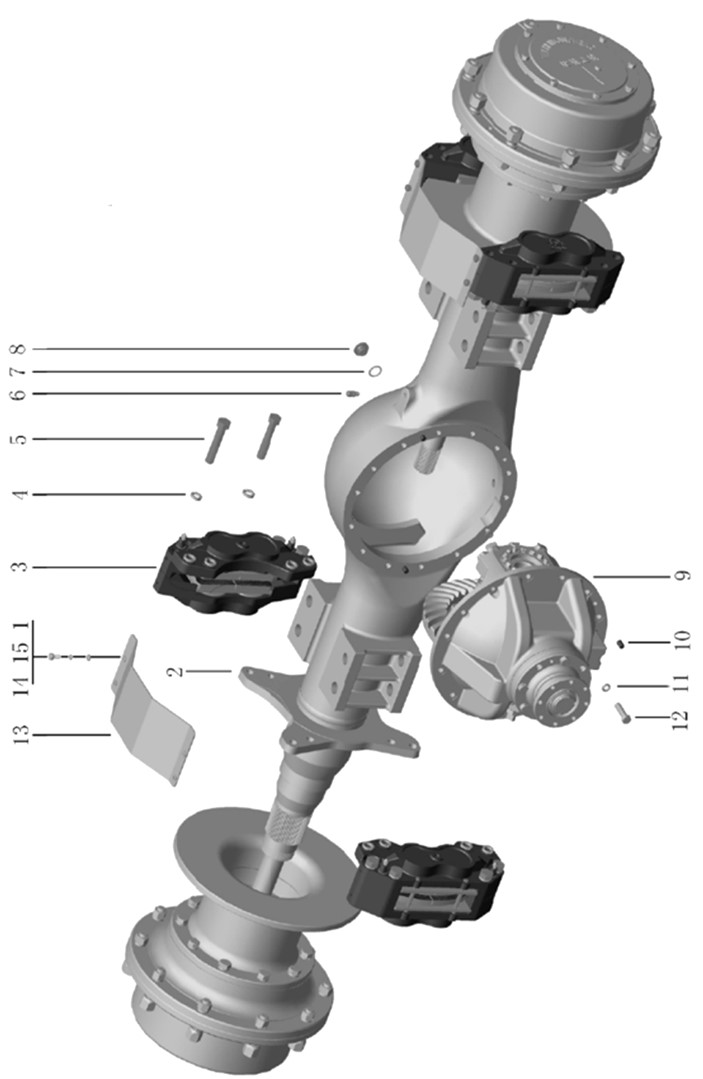

第14.2图
前驱动桥总成(1457-18-05000)
FIG.14.2 Front Drive Axle Assembly
