SHANTUI L55-B5 PARTS CATALOG 13
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
|
GB5783-M8X16 02.01.08F.01H 408100C GB93-20 408120 Q9001 GB3452.1-26.5X2.65 50MA.02 02.01.10F.01D GB119-D12X20 GB93-14 GB5785-M14X1.5X35 50M.05D GB93-8 GB95-8
|
螺栓M8X16 桥壳总成 制动器总成 弹垫20 制动钳螺栓 放气阀Z1/8 O形密封圈26.5X2.65 油位塞M24X1.5 主传动总成 销D12X20 弹垫14 螺栓M14X1.5X35 防尘盖板 弹垫8 垫圈8 |
Bolt Axle shell assy. Brake assy. Spring washer Bolt for brake Deflation valve O-ring Plug Main reductor assy. Pin Spring washer Bolt Cover board Spring washer Washer |
8 1 4 16 16 1 2 2 1 3 14 14 2 8 8
|
第15图
后驱动桥总成
FIG.15 Rear Drive Axle Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
|
1 2 3 4 5 6 7 8 9 10 11 12 13
|
50MBJ.01C 02.01.04R.02L 408100C GB93-20 408120 50MA.02 GB3452.1-26.5X2.65 Q9001 50MBJ.02D 50MBH.01 GB119-D12X20 GB93-16 GB5786-M16X1.5X50
|
前摆架总成 桥壳总成 制动器总成 弹垫20 制动钳螺栓 磁铁油位塞 O形密封圈26.5X2.65 放气阀Z1/8 后摆架总成 主传动总成 销D12X20 弹垫16 螺栓M14X1.5X50
|
Front swing rack Assy. Axle shell assy. Brake assy. Spring washer Bolt for brake Plug O-ring Deflation valve Rear swing rack Assy. Main reductor assy. Pin Spring washer Bolt
|
1 1 4 16 16 2 2 1 1 1 3 14 14
|
第16.1图
前桥轮边减速器总成(1457-18-01000)
FIG.16.1 Front Axle Planetary Reductor Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 8 9
10

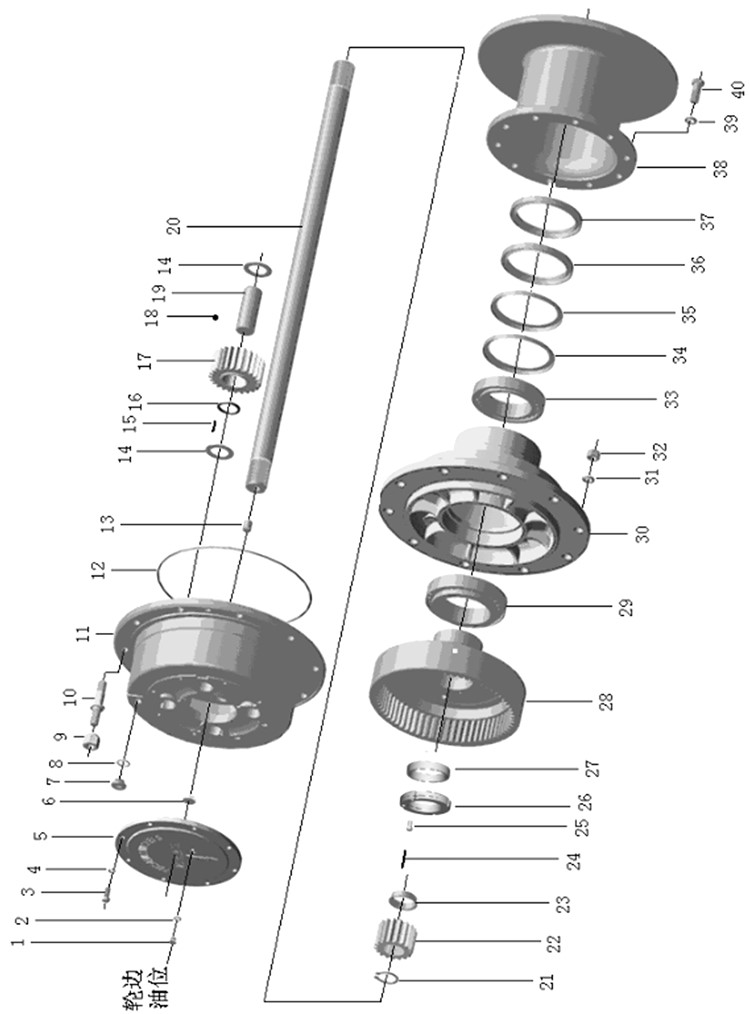

11-19 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 |
50M.00-13A JB982-12 GB5785-M12X1.25X25 GB93-12 50M.04J 50M.00-11 50MA.02 GB3452.1-26.5×2.65 05.01.01.024C 05.01.01.024B 05.01.01.023C 05.01.01.023B 02.01.01.08C 50M.00-05X 50M.00-18 50M.00-12 50M.00-09 50M.00-08 50M.00-10 50M.00-06 GB308-3/8 50M.00-15 50M.00-01 GB894.2-50 50M.00-14 50M.00-16 Φ1.5×220 50MA.00-03 50M.00-17A 50M.03A.01-02 50M.03B GB297-32026 50MA.00-01A GB93-22 |
轮边油位塞 Plug 组合垫圈12 Combined washer 螺栓M12X1.25X25 Bolt 弹垫12 Spring washer 端盖(山推标识) End cover(Shantui Logo) 轮边端盖挡块 Snap ring 油位塞 Plug O形密封圈26.5X2.65 O-ring 轮辋螺母组合(右旋) Nut for rim(R) 轮辋螺母组合(左旋) Nut for rim(L) 轮辋螺栓(右旋) Bolt for rim(R) 轮辋螺栓(左旋) Bolt for rim(L) 行星轮总成 Planet gear assembly 行星轮架 Planet gear carrier 密封圈 Seal ring 调整支柱 Adjusting pin 行星轮垫片 Washer for planetary gear 滚针 Roller needle 行星轮中间隔套 Space bushing 行星轮 Planetary gear 钢球Φ3/8 Steel ball 行星轮轴 Shaft of planetary gear 半轴 Shaft 挡圈50 Snap ring 太阳轮 Sun gear 隔套 Spacer 铁丝 Iron wire 紧固螺栓 Fastening bolt 槽螺母 Slot nut 套 Sleeve 齿圈支承总成 Internal gear assy. 轴承32026 Bearing 轮毂 Hub 弹垫22 Spring washer |
2 2 16 16 2 2 4 4 12 12 12 12 2 2 2 2 16 432 8 8 8 8 2 2 2 2 2 4 2 2 2 2 2 24 |
件11-19组成行星轮架总成(Planet gear assembly is made up of part NO.11-19)
