SHANTUI L55-B5 PARTS CATALOG 14

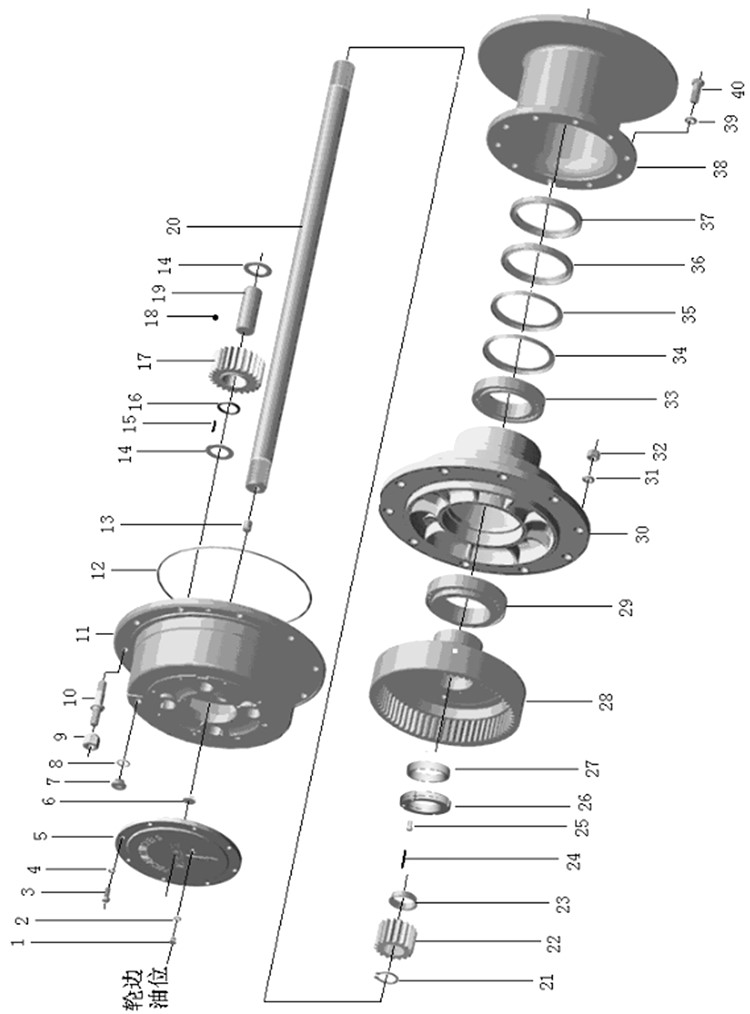

第16.1图
前桥轮边减速器总成(1457-18-01000)
FIG.16.1 Front Axle Planetary Reductor Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
32 33 34 35 36 37 38 39 40
|
GB6171-M22X1.5 GB297-32024 50MA.00-02A GB893.1-180 GB13871-B150X180X15 GB13871-FB150X180X15 504002B GB93-20 404010 |
螺母M22×1.5 Nut 轴承32024 Bearing 垫圈 Washer 挡圈180 Snap ring 油封B150X180X15 Oil seal 油封FB150X180X15 Oil seal 制动盘 Brake disk 弹垫20 Spring washer 制动盘螺栓 Bolt for brake disk |
24 2 2 2 2 2 2 20 20 |

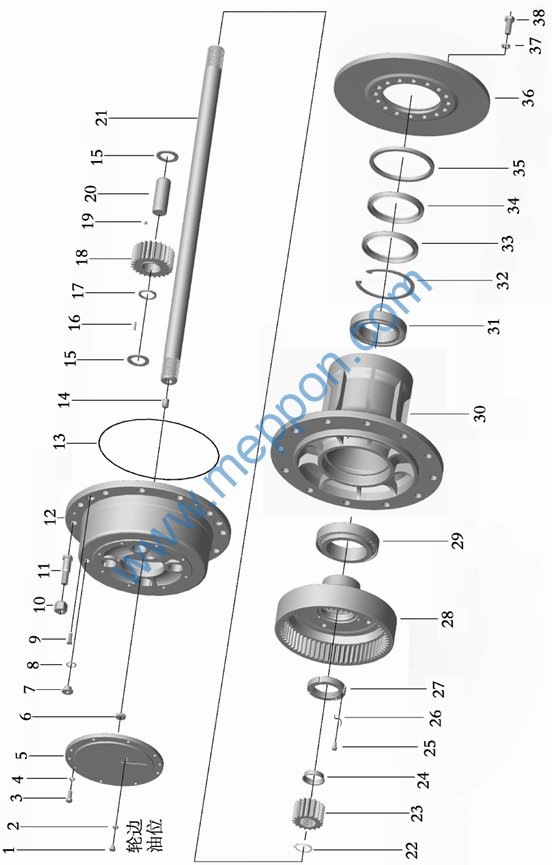

第16.2图
前桥轮边减速器总成(1457-18-05000)
FIG.16.2 Front Axle Planetary Reductor Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 8 9 10
11
12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 |
50M.00-13A JB982-12 GB5785-M12X1.25X25 GB93-12 50M.04J 50M.00-11 50MA.02 GB3452.1-26.5×2.65 GB5783-M10X25 05.01.01.024C 05.01.01.024B 05.01.15.001A 05.01.15.001 50MC.00-03 50M.00-18 50M.00-12 50M.00-09 50M.00-08 50M.00-10 50M.00-06 GB308-3/8 50M.00-15 50M.00-01 GB894.2-50 50M.00-14 50M.00-16 50MA.00-03 Φ1.5×220 JC50.00-04 JC50.02A GB297-32028A JC50.00-02C GB297-32024A GB893.1-180 GB13871-B150X180X15 GB13871-FB150X180X15 JC50.00-05 JC50.00-01 GB93-18 50MBQ.00-01 |
轮边油位塞 Plug 组合垫圈12 Combined washer 螺栓M12X1.25X25 Bolt 弹垫12 Spring washer 端盖(山推标识) End cover(Shantui Logo) 轮边端盖挡块 Snap ring 油位塞 Plug O形密封圈26.5X2.65 O-ring 螺栓M10X25 Bolt 轮辋螺母组合(右旋) Nut for rim(R) 轮辋螺母组合(左旋) Nut for rim(L) 轮辋螺栓(右旋) Bolt for rim(R) 轮辋螺栓(左旋) Bolt for rim(L) 行星轮架 Planet gear carrier 密封圈 Seal ring 调整支柱 Adjusting pin 行星轮垫片 Washer for planetary gear 滚针 Roller needle 行星轮中间隔套 Space bushing 行星轮 Planetary gear 钢球Φ3/8 Steel ball 行星轮轴 Shaft of planetary gear 半轴 Shaft 挡圈50 Snap ring 太阳轮 Sun gear 隔套 Spacer 紧固螺栓 Fasten bolt 铁丝 Iron wire 槽螺母 Slot nut 齿圈支承总成 Internal gear assy. 轴承32028A Bearing 轮毂 Hub 轴承32024A Bearing 挡圈180 Snap ring 油封B150X180X15 Oil seal 油封FB150X180X15 Oil seal 毡圈油封 Felt ring seal 制动盘 Brake disk 弹垫18 Spring washer 制动盘螺栓 Bolt for brake disk |
2 2 16 16 2 2 4 4 8 12 12 12 12 2 2 2 16 432 8 8 8 8 2 2 2 2 4 2 2 2 2 2 2 2 2 2 2 2 32 32 |
