SHANTUI L55-B5 PARTS CATALOG 18
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
|
32 33 34 35 36 37 38 39 40 41 42 43 44 45 46
|
Φ1.5X450 GB6171-M16X1.5 50M.01-27 50M.01-21 50M.01-09C 50M.01-22A 50MBH.01-03 50L.01.03 50L.01-23 GB6173-M27X2 142807Y GB305-90/96.5 50M.01-07B GB93-14 GB5785-M14X1.5X55
|
铁丝Φ1.5 螺母M16X1.5 差速器螺母平垫 差速器小壳 半轴齿轮垫片 半轴齿轮 主减速器壳 止推螺栓 锁紧片 螺母M27X2 英制轴承 止动环90/96.5 主动螺旋伞齿轮 弹垫14 螺栓M14X1.5X55 |
Iron wire Nut Washer Differential cage Thrust washer Axle shaft gear Differential cage Bolt Lock plate Nut Bearing Stop ring Driving bevel gear Spring washer Bolt |
2 8 8 1 2 2 1 1 1 1 1 1 1 7 7
|
注意:件21和43组成前后桥主从动齿轮组合,请用户按组购买。
前桥02.01.10F.02
后桥02.01.01R.02

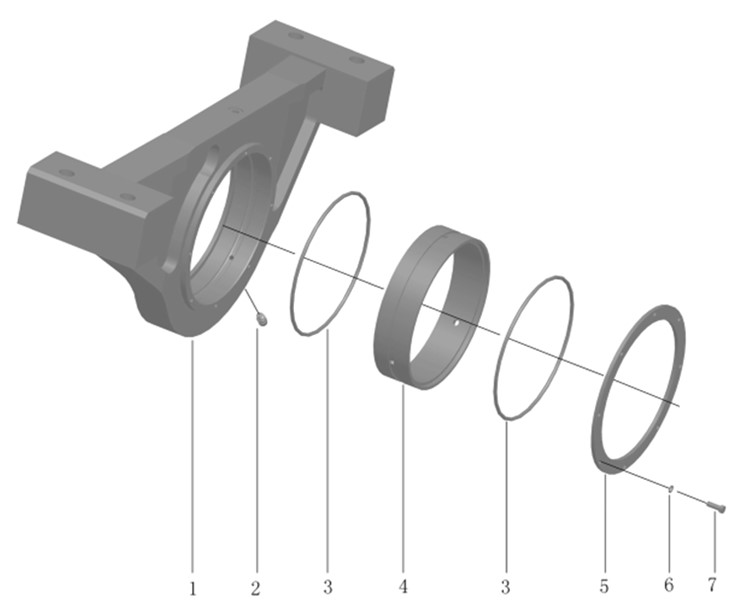

第20图
前摆动架总成
FIG.20 Front Swing Rack Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
|
0 1 2 3 4 5 6 7
|
50MBJ.01C 50MBJ.01C-01 Q9001 50MBJ.01-02 50MBJ.01-01A 50MBJ.01-03 GB93-8 GB5783-M8X20 |
前摆动架总成 前摆动架 通气塞Z1/8 O形密封圈250X5.7 衬套 挡圈 垫圈8 螺栓M8X20
|
Front swing rack assy Front occilating rack Plug O-ring Bushing Snap ring Washer Bolt
|
1 1 1 2 1 1 8 8
|

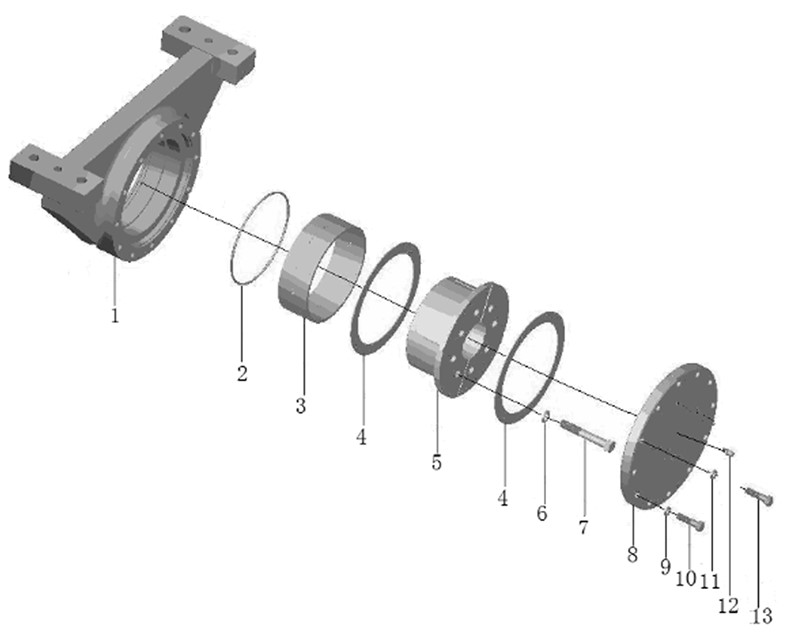

第21图
后摆动架总成
FIG.21 Rear Swing Rack Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
|
0 1 2 3 4 5 6 7 8 9 10 11 12 13
|
50MBJ.02D 50MBJ.02D-01 50MBJ.01-02 50MBJ.02-02A 50MBJ.02-01 50MBJ.02-03 GB93-20 GB5782-M20X135 50MBJ.02-04 GB93-16 GB5785-M16X1.5X60 GB93-14 Q9001 GB5785-M14X1.5X60
|
后摆动架总成 后摆动架 O形密封圈250X5.7 衬套 垫片 后摆架支撑轴 垫圈20 螺栓M20X135 后摇摆架端盖 垫圈16 螺栓M16X1.5X60 垫圈14 通气塞Z1/8″ 螺栓M14X1.5X60 |
Rear swing rack assy Rear swing rack O-ring Bushing Gasket Shaft Washer Bolt End cover Bolt Washer Washer Plug Bolt |
1 1 1 1 2 1 8 8 1 11 11 1 1 1 |
