SHANTUI L55-B5 PARTS CATALOG 19

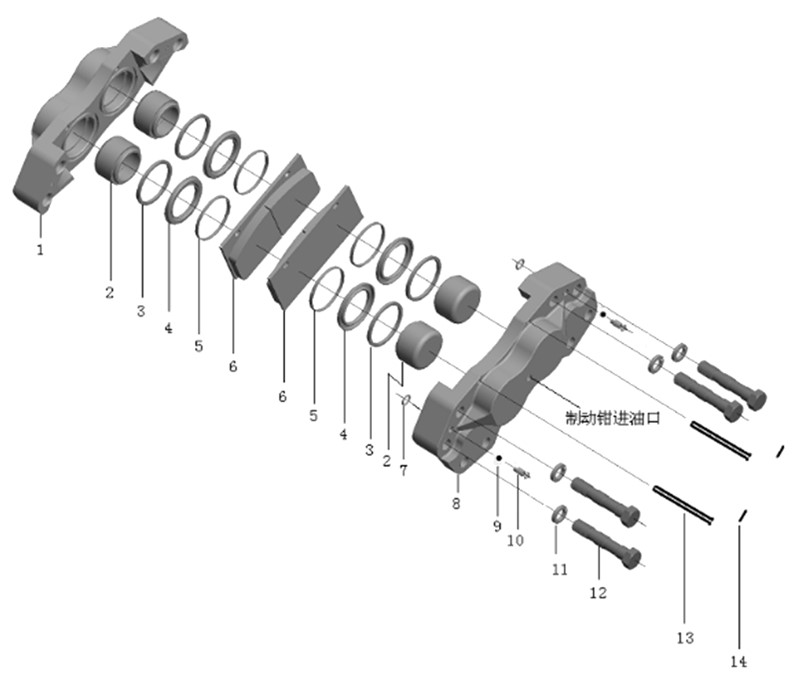

第22图
制动钳总成
FIG.22 Brake Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14
|
408109-109A 408113A 408112 408110 408111 408107-108A GB1235-20X2.4 408105-106A GB308-9 ZL50M-006A GB93-22 408121 408026A GB91-2.5X25 |
外钳 活塞 矩型密封圈 防尘罩 卡圈 制动片 O形圈20X2.4 内钳 钢球8 放气嘴 弹垫22 螺栓 定位销 开口销2.5X25 |
Exterior brake Piston Rectangular seal Dust case Block ring Brake disk O-ring Inner brake Steel ball Deflating valve Spring washer Bolt Positioning pin Cotter pin |
1 4 4 4 4 2 2 1 2 2 4 4 2 2 |

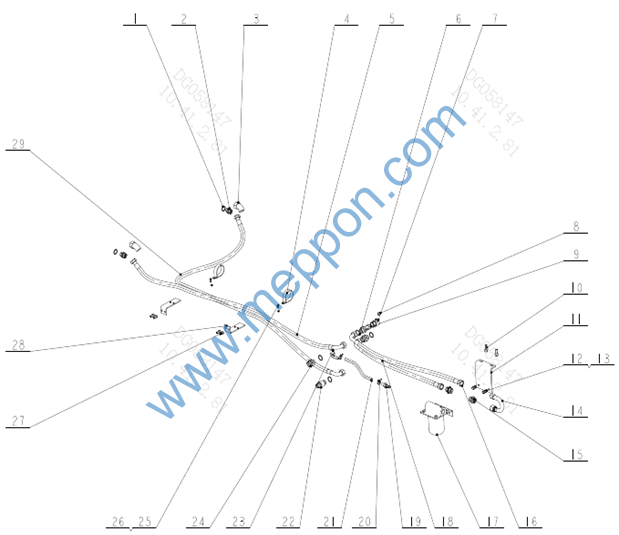

第23图
变速管路总成
FIG.23 Shift Piping Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 |
|
|
1 2 4 2 2 2 1 1 1 2 1 1 1 1 2 1 2 2 1 2 1 1 1 5 1 2 2 2 2 |
