SHANTUI L55-B5 PARTS CATALOG 20
转向液压系统
STEERING HYDRAULIC SYSTEM
第24图
转向液压系统

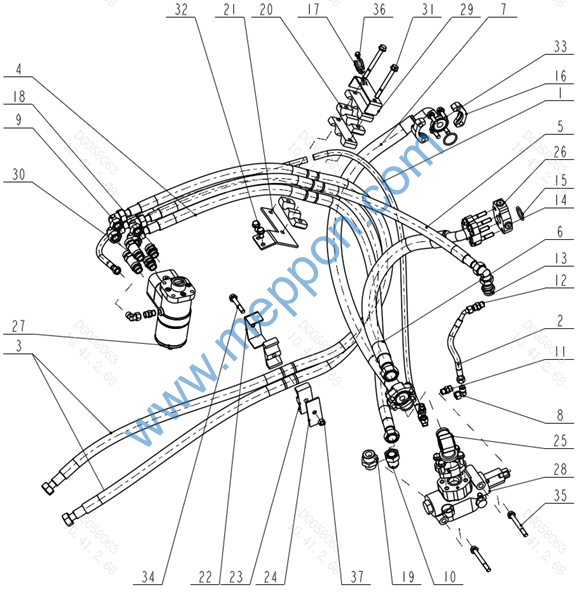

FIG.24 Steering Hydraulic System
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 |
03004-11331850 03004-11330400 0311-11662250 03011-11761450 03012-11661250 03031-41B850700 03031-4AC551100 03201-01100 03201-01180 03201-01120 03206-01320 03206-01330 03206-01660 03212-00140 07010-24038 07371-31255 08043-03006 1452-76-00002 1455-76-00003 1457-76-00003 1457-76-00004 1457-76-00006 1457-76-00007 1457-76-00008 1457-76-00014 1457-76-00015 1457-76-01000 1457-76-02000 1457-76-07000 1464-76B-00002 GB16674.1-M10X100 GB16674.1-M10X20 |
软管 Pipe 软管 Pipe 软管 Pipe 软管 Pipe 软管 Pipe 软管 Pipe 软管 Pipe 管接头 Joint 管接头 Joint 管接头 Joint 管接头 Joint 管接头 Joint 管接头 Joint 堵头 Drain Plug O型圈 O-ring 法兰 Flange 套管夹 Clamp 转向器接头 Joint 优先阀接头 Joint 橡胶管夹 Rubber clip 支架 Bracket U型板 U-plate 橡胶管夹 Rubber clip 板 Plate 法兰接头 Joint 测压阀块 Valve block 转向器 Steering gear 优先阀 Priority valve U型板 U-plate 加长接头 Long joint 螺栓M10X100 Bolt 螺栓M10X20 Bolt |
1 1 2 1 1 1 1 3 5 1 3 1 1 2 5 8 1 2 1 4 1 1 2 1 1 1 1 1 1 2 2 2 |
第24图
转向液压系统
FIG.24 Steering Hydraulic System
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
33 34 35 36 37 |
GB16674.1-M10X30 GB16674.1-M10X60 GB16674.1-M10X90 GB16674.1-M6X12 GB6170-M8 |
螺栓M10X30 Bolt 螺栓M10X60 Bolt 螺栓M10X 90 Bolt 螺栓M6X12 Bolt 螺母M8 Nut |
12 5 2 1 3 |
