SHANTUI L55-B5 PARTS CATALOG 21
第25图

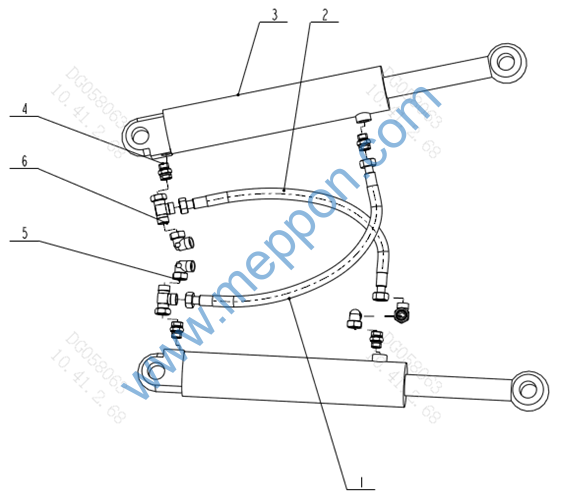

转向油缸及其管路
FIG.25 Steering Cylinder And Piping
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 |
03009-11660662 03009-11660662 1457-76-13000 03206-01660 03201-01180 03203-01180 |
软管 Pipe 转向油缸 Steering oil cylinder 管接头 Joint 管接头 Joint 管接头 Joint |
1 2 4 2 2 |
第26图

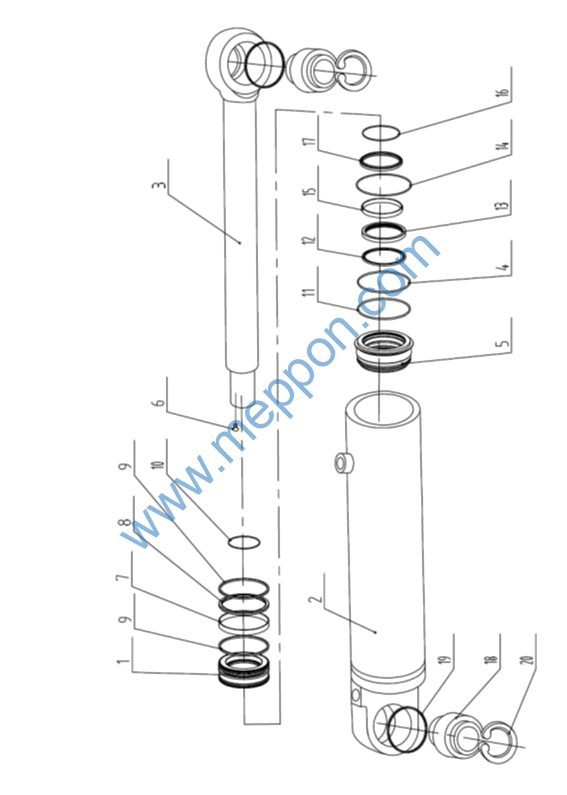

转向油缸(370901)
FIG.26 Steering Cylinder
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
|
1457-76-13000 1457-76-04004 1457-76-13100 1457-76-04002 ZL50QHC.30C-4 1457-76-04003 01315-21012 DXH591509005QJ900 P54MR00900NHLX 90X82X4.2 GB1235-55X3.1 GB3452.1-82.5X3.55 A16MR00500NHLX 4625400 GB1235-95X3.1 07177-05012 07179-12062 4680206 GB9163-GE40ES FB40X62X8 GB893.1-62 |
转向油缸 Steering cylinder 活塞 Piston 缸筒总成 Cylinder assembly 活塞杆 Piston rod 挡圈 Retaining ring 导向套 Guide sleeve 螺钉M10X12 Screw bolt 支承环 Support ring 格莱圈D90 Glyd ring 纳污环 Ring O型圈55X3.1 O-ring O型圈82.5X3.55 O-ring 活塞杆缓冲密封件 Piston rod sealing parts 活塞杆密封圈 Piston rod sealing ring O型圈95X3.1 O-ring 复合衬套 Sleeve 弹性挡圈62 Circlip 骨架防尘圈 Dustproof ring 关节轴承GE40ES Joint bearing 防尘圈D40 Dust ring 孔用弹性挡圈62 Hole circlips |
1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 2 1 1 2 4 4 |
