SHANTUI L55-B5 PARTS CATALOG 22
工作液压系统
WORK HYDRAULIC SYSTEM

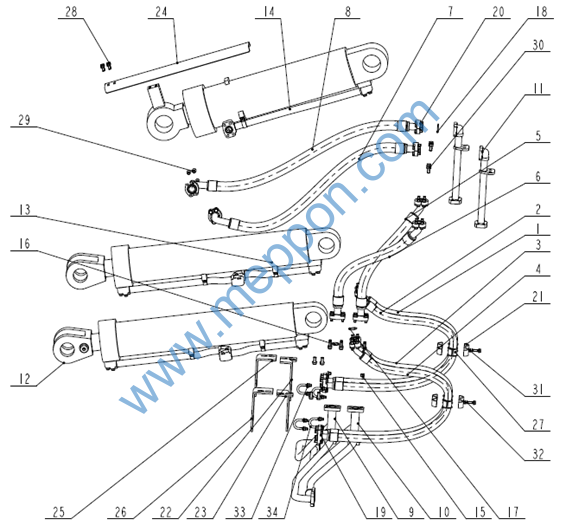

第27图
翻斗缸、举升缸管路
FIG.27 Tipping Cylinder And Lifting Cylinder Piping
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
|
03031-4AB441480 03031-4AB441480 03031-4AB441480 03031-4AB441480 03031-5AB550750 03031-5AB550850 03031-5AC551260 03031-5AC551360 1457-62-06000 1457-62-05000 1457-62-14000 1457-81-17000 1457-81-18000 1457-81-19000 03212-00140 07008-13375 07010-24033 07010-24038 07371-31049 07371-31255
|
软管 Pipe 软管 Pipe 软管 Pipe 软管 Pipe 软管 Hose 软管 Hose 软管 Hose 软管 Hose 硬管 Tube 硬管 Tube 翻斗油管中间接头 Joint 左举升油缸 Cylinder 右举升油缸 Cylinder 翻斗油缸 Cylinder 内六角油口堵头 Block O型圈 O-ring O型圈 O-ring O型圈 O-ring 法兰 Flange 法兰 Flange
|
1 1 1 1 1 1 2 1 1 1 2 1 1 1 2 2 8 8 16 16 |
第27图
翻斗缸、举升缸管路
FIG.27 Tipping Cylinder And Lifting Cylinder Piping
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
21 22 23 24 25 26 27 28 29 30 31 32 33 34 |
1457-62-00012 1457-62-00013 1457-62-00014 1457-62-00018 1457-62-02001 1457-62-09001 1462-62F-00003 GB16674.1-M10X20 GB16674.1-M10X30 GB16674.1-M12X25 GB6170-M10 GB93-10 GB96.1-10 JB-ZQ-4321-33
|
管夹 Pipe clip 右后支架 Right bracket(R) 左后支架 Left bracket(R) 缸杆保护装置 Lever protector 板 Plate 板 Plate 橡胶夹 Rubber clip 螺栓M10X20 Bolt 螺栓M10X30 Bolt 螺栓M12X25 Bolt 螺母M10 Nut 弹垫10 Spring washer 垫圈10 Washer U型螺栓 U-Bolt
|
4 1 4 1 1 1 4 4 74 8 10 10 8 4 |
