SHANTUI L55-B5 PARTS CATALOG 23
第27.1图

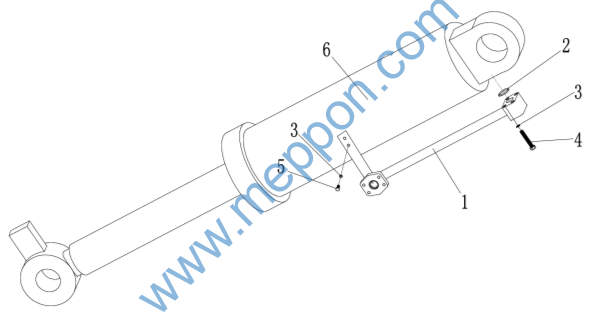

翻斗缸总成
FIG.27.1 Tipping Cylinder Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
0 1 2 3 4
5 6
|
1457-81-19000 1457-81-06200 07000-13035 01643-31032 01010-51055 01010-51060 01010-51025 1457-81-19100 |
翻斗缸总成 Tipping cylinder assembly 翻斗缸油管 Tube O型圈35X3.5 O-ring 平垫圈10 Washer 螺栓M10X55 Bolt 螺栓M10X60 Bolt 螺栓M10X25 Bolt 油缸 |
1 1 1 6 2 2 2 1 |
第27.2图

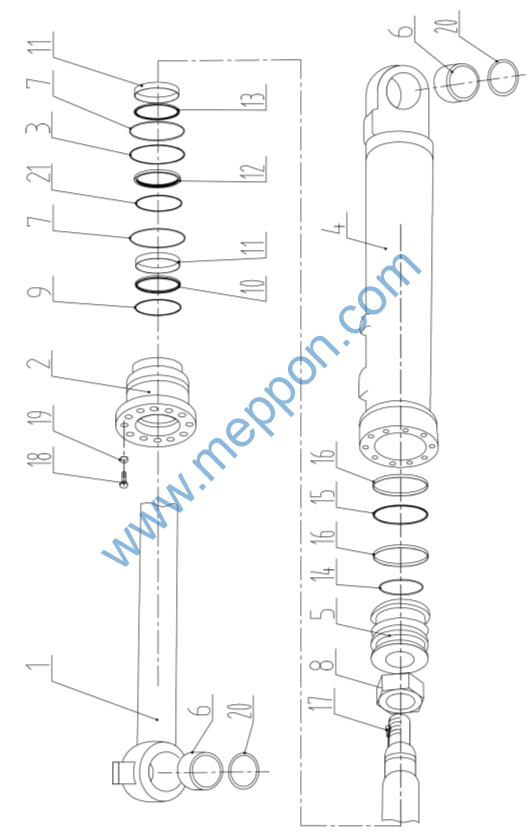

翻斗油缸(370901)
FIG.27.2 Tilting Cylinder
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 |
1457-81-19120 1457-81-06103A FS-DQ 190X184.5X1.25 1457-81-19110 1457-81-06104A 1457-81-19106 GB3452.1-180X3.55 1457-81-06105A 07179-13114 4682300 hallite 07177-01035 4307000 hallite A16MR01000NHLX GB3452.1-100X3.55 P54MR01900NHLX DXH592519005QJ900 01314-20820 01252-72480 GB93-20 07145-00090 FS-DQ 100X120X3 |
活塞杆组件 Piston rod module 导向套 Guide sleeve 挡圈 Check ring 缸体 Cylinder body 活塞 Piston 衬套 Sleeve O型圈180X3.55 O-ring 螺母M75X2 Nut 弹性挡环 Spring ring 骨架防尘圈 Dust ring 衬套 Sleeve 活塞杆密封圈605 Piston rod sealing ring 活塞杆缓冲密封件A16 Piston rod sealing parts O型圈100X3.55 O-ring 活塞密封 Piston sealing 支承环 Support ring 螺钉M8X20 Screw 螺钉M24X80 Screw 弹簧垫圈20 Spring washer 防尘圈90X105X4 Dust ring 挡圈 Check ring |
1 1 1 1 1 2 1 1 1 1 2 1 1 1 1 2 1 12 12 4 1 |

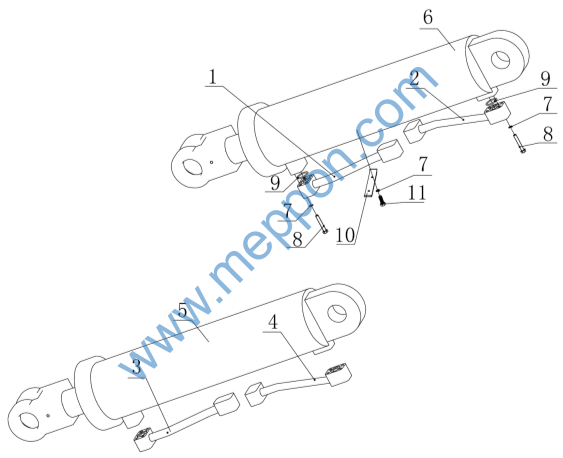

第27.3图
举升缸钢管
FIG.27.3 Lifting Cylinder Tube
