SHANTUI L55-B5 PARTS CATALOG 24
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
0
1 2 3 4 5 6 7 8
9 10 11 |
1457-81-17000 1457-81-18000 1457-81-05200 1457-81-05300 1457-81-04200 1457-81-04300 1457-81-17100 1457-81-18100 01643-31032 01010-51055 01010-51060 07000-13035 07282-13411 01010-51025 |
左举升油缸总成 Lifting cylinder assembly(L) 右举升油缸总成 Lifting cylinder assembly(R) 右前油管总成 Front oil tube(R) 右后油管总成 Rear oil tube(R) 左前油管总成 Front oil tube(L) 左后油管总成 Rear oil tube(L) 左举升油缸 Lifting cylinder(L) 右举升油缸 Lifting cylinder(R) 垫圈 Washer 螺栓M10X55 Bolt 螺栓M10X60 Bolt O型圈35X3.5 O-ring 管夹 Clip 螺栓M10X25 Bolt
|
1 1 1 1 1 1 1 1 24 8 8 4 4 8 |
第27.4图

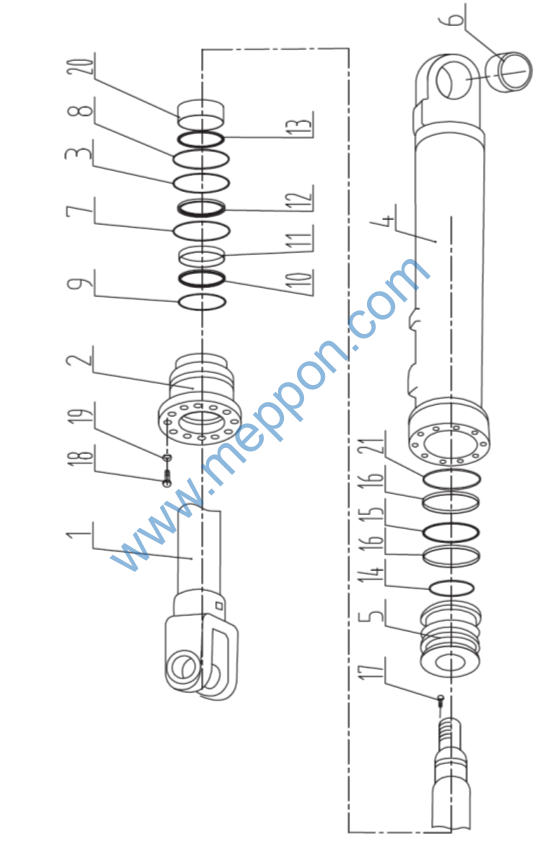

举升油缸(370901)
FIG.27.4 Lifting Cylinder
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4
5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 |
1457-81-17120 1457-81-04103A FS-DQ 153 1457-81-17110 1457-81-18110 1457-81-04104A 1457-81-17106 GB3452.1-160X3.55 GB1235-160X5.7 07179-13104 4682100 hallite 07177-09020 4306900 hallite A16MR00900NHLX GB3452.1-90X3.55 P54MR01600NHLX DXH591516005QJ900 01315-21012 01252-71660 GB93-16 07177-09030 D160X152X4.2 |
活塞杆组件 Piston rod module 导向套 Guide sleeve 挡圈153X162X2 Check ring 缸体(左) Cylinder body(L) 缸体(右) Cylinder body(R) 活塞 Piston 衬套 Sleeve O型圈160X3.55 O-ring O型圈160X5.7 O-ring 弹性挡环 Spring ring 骨架防尘圈 Dust ring 衬套 Sleeve 活塞杆密封件605 Piston rod sealing parts 活塞杆缓冲密封 Piston rod sealing ring O型圈90X3.55 O-ring 活塞密封 Piston sealing 支承环 Support ring 螺钉M10X12 Screw 螺钉M16X60 Screw bolt 弹簧垫圈16 Spring washer 复合衬套 Sleeve 纳污环 Dust ring |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 16 16 1 1 |
第28.1图

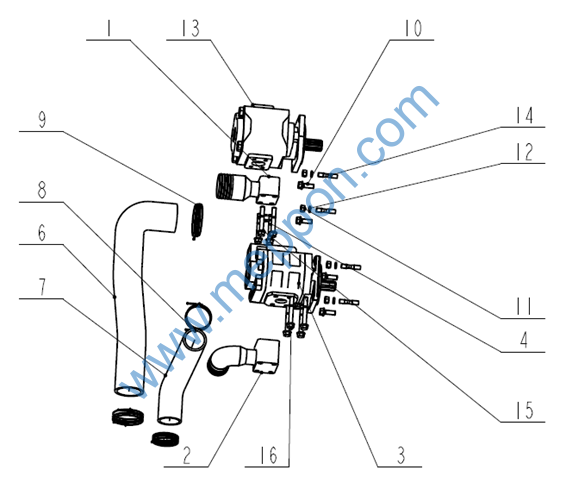

多路阀/工作泵管路
FIG.28.1 Multiple Unit Valve/Work Pump Piping
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 6 7 8 9 10 11 12 13 14 15 16 |
1457-61F-01000 1457-61F-03000 1457-76-12000 07010-24044 1457-61F-00002 1457-61F-00003 07280-07429 07280-09832 GB16674.1-M12X35 GB6170-M12 GB93-12 1455-62Y-01000 GB898-AM12X35 GB16674.1-M12X80 07371-32076 |
工作泵吸油钢管 Oil suction tube 转向泵吸油钢管 Oil suction tube 转向泵 Pump O形圈44.04X3.53 O-ring 工作泵吸油胶管 Oil suction pipe 转向泵吸油胶管 Oil suction pipe 管夹 Clamp 管夹 Clamp 螺栓M12X35 Bolt 螺母M12 Nut 弹簧垫圈12 Washer 工作泵 Pump 螺柱AM12X35 Double-screw bolt 螺栓M12X80 Bolt 法兰 Flang
|
1 1 1 2 1 1 4 4 8 4 4 1 4 4 2 |
