SHANTUI L55-B5 PARTS CATALOG 25

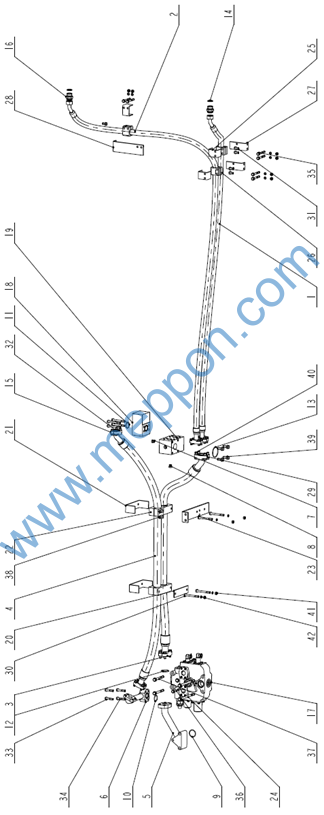

第28.2图
多路阀/工作泵管路
FIG.28.2 Multiple Unit Valve/Work Pump Piping
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
18 19 20 21 22 23 24 25 26 27 28 29 30 |
03014-A2582550 03014-A2583300 03018-AB661670 03031-5AB551910 1452-62-03000 1457-62-10000 03212-00140 03212-00160 07000-12045 07000-13035 07010-24038 07010-24047 07010-24066 07303-02735 07371-31255 1455-62-00008 1455-62-35000 1455-62-24000 1455-62V-00002 1455-62V-01000 1457-62-00003 1457-62-00004 1457-62-00005 1457-62-00015 1457-62-00016 1457-76-00001 1457-76-00002 1457-76-00005 1464-62-00008 07371-31465 GB16674.1-M10X100 |
软管 Pipe 软管 Pipe 软管 Pipe 软管 Pipe 工作阀回油接头 Oil return joint 多路阀进油块 Oil inlet block 内六角油口堵头 Block 内六角油口堵头 Block O型圈50X3.1 O-ring O型圈34.7X3.5 O-ring O型圈37.69X3.53 O-ring O型圈47.22X3.53 O-ring O型圈66.27X3.53 O-ring 组合密封垫圈 法兰 Flange 散热器进油接头 Joint 机械式多路阀 液动多路阀 泵出油块 Oil production block 回油阀块 Return valve block 板 Plate U型板 Plate 橡胶管夹 Rubber clamp 支架 Bracket 螺栓M12X190 Bolt U型板 Plate 橡胶管夹 Rubber clamp 支架 Bracket 支架 Bracket 法兰 Flange 螺栓M10X100 Bolt
|
1 1 1 1 1 1 1 1 1 1 5 2 1 2 8 2 1 1 1 1 1 2 4 1 2 3 6 2 1 4 4 |
第28.2图
多路阀/工作泵管路
FIG.28.2 Multiple Unit Valve/Work Pump Piping
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
31 32 33 34 35 36 37 38 39 40 41 42 |
GB16674.1-M10X20 GB16674.1-M10X30 GB16674.1-M10X50 GB16674.1-M10X55 GB16674.1-M10X80 GB16674.1-M10X90 GB16674.1-M12X110 GB16674.1-M12X25 GB16674.1-M12X30 GB16674.1-M12X35 GB6170-M10 GB93-10
|
螺栓M10X20 Bolt 螺栓M10X30 Bolt 螺栓M10X50 Bolt 螺栓M10X55 Bolt 螺栓M10X80 Bolt 螺栓M10X90 Bolt 螺栓M12X110 Bolt 螺栓M12X25 Bolt 螺栓M12X30 Bolt 螺栓M12X35 Bolt 螺母M10 Nut 弹簧垫圈10 Washer |
6 16 2 2 6 5 2 2 4 8 10 10 |

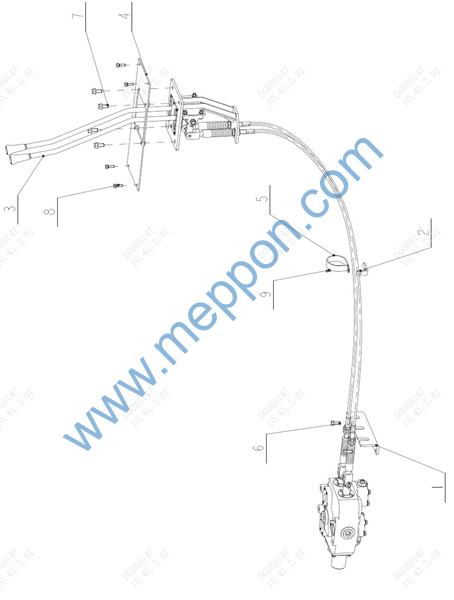

第29.1图
工作液压操纵系统
FIG.29.1 Working Hydraulic Control System
