SHANTUI L55-B5 PARTS CATALOG 26
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
||||||||||||||||||
1 2 3 4 5 6 7 8 9
|
|
|
1 1 1 1 1 2 4 4 1
|
第29.2图
先导操纵系统

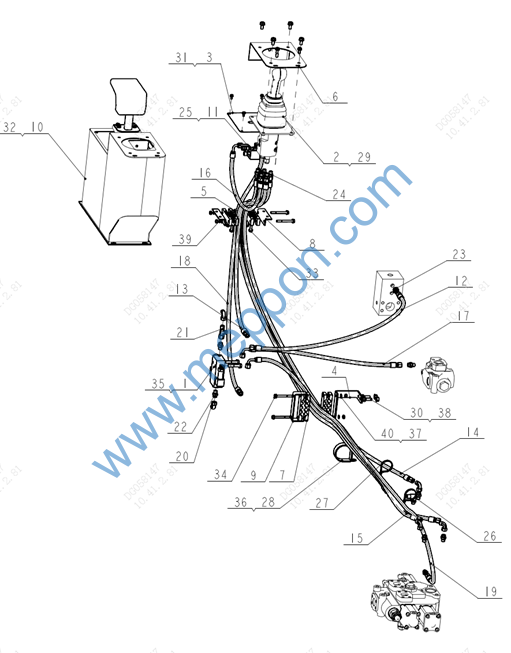

FIG.29.2 Pilot Control Piping
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
|||||||||||||||||||||||||||||||||||||
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 |
|
选择阀 先导阀 盖板 橡胶块固定板 先导橡胶堵头 上盖板 先导橡胶块 先导橡胶块安装板 先导橡胶块护板 先导盒 穿板球阀 先导软轴总成 先导软轴总成 先导软轴总成 先导软轴总成 胶管总成 先导软轴总成 先导软轴总成 先导软轴总成 EW直角组合接头 管接头 管接头 管接头 管接头 管接头 管接头 箍 套管夹 螺栓M10X20 螺栓M10X30 螺栓M6X12 螺栓M8X16 螺栓M8X20 螺栓M8X70 螺栓M10X50 螺栓M8X20 |
Selector valve Pilot valve Plate Plate Plug Plate Clamp Plate Plate Bracket Ball valve Pipe Pipe Pipe Pipe Pipe Pipe Pipe Pipe Joint Joint Joint Joint Joint Joint Joint Tie Clamp Bolt Bolt Bolt Bolt Bolt Bolt Bolt Bolt |
1 1 1 1 2 1 8 2 1 1 1 1 1 2 2 1 1 1 1 6 1 12 1 1 2 1 2 1 4 2 4 6 4 4 2 1 |
||||||||||||||||||||||||||||||||||||
第29.2图
先导操纵系统
FIG.29.2 Pilot Control Piping
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
||||||||||||||||||||||||||||||||||
37 38 39 40 |
|
螺母M8 六角法兰面螺母M10 弹簧垫圈8 平垫圈8 |
Nut Nut Washer Washer |
4 2 2 4 |
|||||||||||||||||||||||||||||||||
