SHANTUI L55-B5 PARTS CATALOG 27

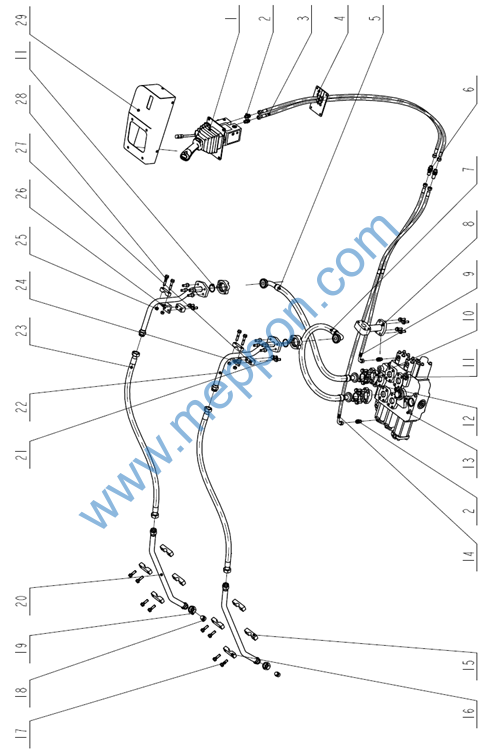

第29.3图
属具操纵系统(先导标准臂)
FIG.29.3 Attachments Hydraulic Control System(Pilot,standard arm)
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 37 28 29 |
1457-95-A3000 1455-26-16000 03206-01330 03004-11331400 1457-95-00002 03011-AB550800 03225-01100 03011-AB551050 1457-95-05000 03004-13331140 07371-31255 07010-24038 GB16674.1-M10x30 1455-95-17000 03004-13331550 1455-95V-00001 1455-95V-00002 GB16674.1-M10x35 03214-01220 03217-01220 1457-95-01000 GB16674.1 M10x25 1457-95-12000 03011-11771350 1457-95-00003 GB6170-M10 1457-95-00005 1457-95-00004 GB16674.1-M10x50 1457-95-14000 |
属具液压操纵系统 Attachments hydraulic control system 先导阀 Pilot valve GE-M-ED端直通接头 Joint 软管(DIN8) Hose 先导管密封垫 Gasket 软管(内径20) Hose 直通隔板接头 Bulkhead joint 胶管(内径20) Hose 多路阀进油钢管 Inlet pipe 软管(DIN8) Hose 分离式法兰 Separate flange O型圈37.69X3.53 O ring 螺栓M10x30 Bolt 多路阀(先导三联) Multi-way valve 软管(DIN8) Hose 座 Seat 压板 Press seat 螺栓M10x35 Bolt 锥孔堵头 Plug 螺母 Nut 钢管总成 Steel pipe assembly 螺栓M10x25 Bolt 钢管总成 Steel pipe assembly 软管(内径20) Hose 支架 Bracket 螺母M10 Nut 支架 Bracket 座 Seat 螺栓M10x50 Bolt 先导盒上盖总成 Cover |
1 1 4 2 1 1 2 1 1 1 8 5 20 1 1 4 4 8 2 2 2 4 2 2 1 4 1 2 4 1 |

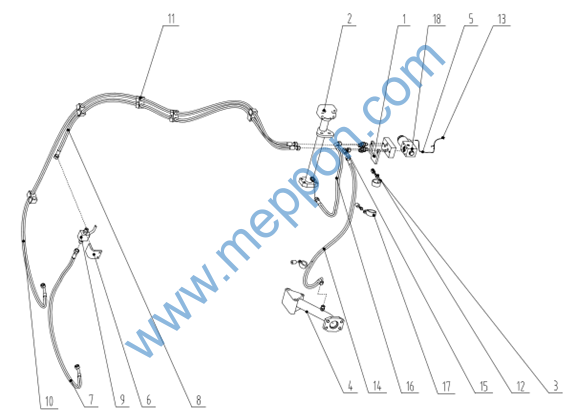

第29.4图
快换液压操纵系统
FIG.29.4 Quick Change Hydraulic Control System
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 |
1457-95-A4000 1457-95-00006 1457-95-10000 1455-30-02031 1457-95-11000 1457-95-13000 FJ956-01103 03004-13331351 03004-11332700 KHB-10LR 03004-13333801 TTNG1-218 GB16674.1 M6x16 JK939-002 03004-13331252 03201-01100 03004-13330602 08043-03206 4WE6D-L6X/EG24NZ5 |
快换液压系统 Quick change hydraulic system 快换连接板 Connecting plate 翻斗油管中间接头 Tipping cylinder 丝座 Sil seat 工作阀回油接头 Working valve oil return joint 快换线束 Wire harnes 球阀底板 Ball valve bottom plate’ (胶管DIN8) Hose (胶管DIN8) Hose 高压球阀 High pressure ball valve (软管DIN8) Hose 管夹 Pipe clam 螺栓M6x16 Bolt 翘板开关 Rocker switch 软管(DIN8) Hose EW直角组合接头 Joint 软管(内径8) Hose 套管夹 Casing clamp 电磁换向阀 Solenoid reversing |
1 1 1 3 1 1 1 1 1 1 1 5 3 1 1 1 1 3 1 |

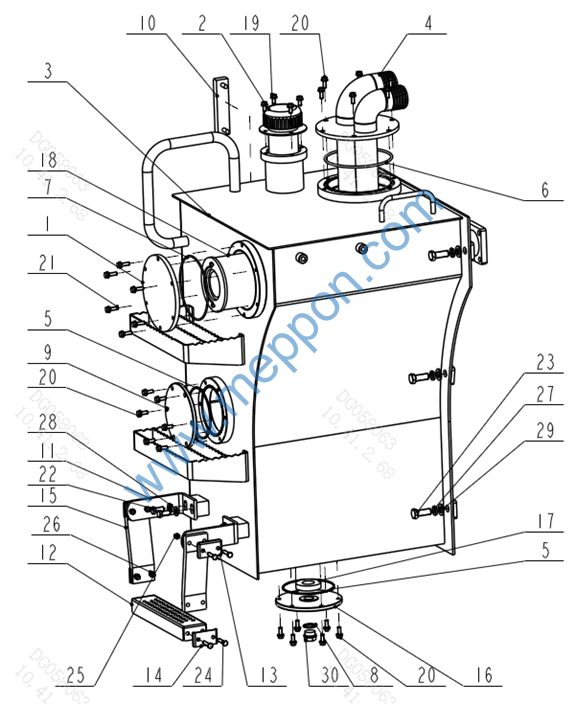

第30图
液压油箱总成
FIG.30 Hydraulic Tank Assembly
