SHANTUI L55-B5 PARTS CATALOG 28

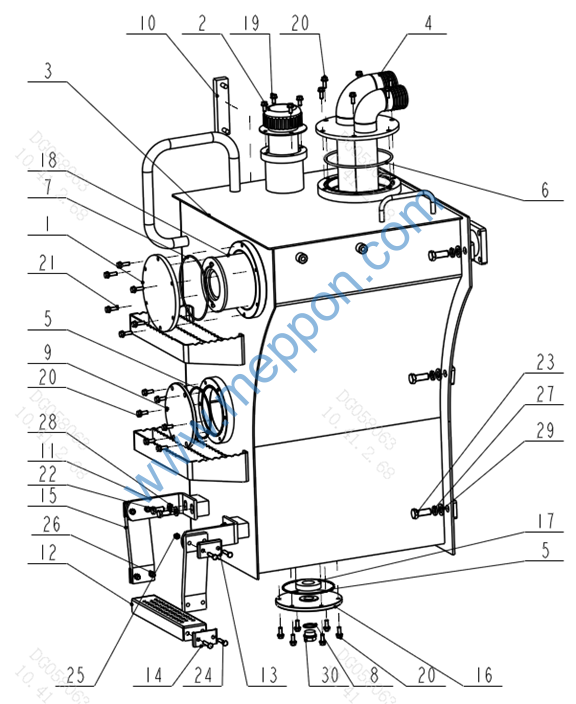

第30图
液压油箱总成
FIG.30 Hydraulic Tank Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
1457-60F-A1000 1434-60G-03000 1455-60-06000 1457-60F-02000 1457-60F-01000 07000-12135 07000-15180 07000-24171 07303-02735 1455-04-00005 1455-04-04000 1455-04P-00005 1455-51-00006 1455-51-00007 1455-51-00008 1455-51-00023 1455-60-00001 1455-60-00002 1457-60-03000 GB16674.1-M8X16 GB16674.1-M8X20 GB16674.1-M8X25 GB5783-M12X25 GB5783-M16X40 GB5783-M8X35 GB6170-M8 GB93-8 GB93-16 GB97.1-12 GB97.1-16 JB1000-M27X2 |
液压油箱总成 Engine tank assy. 滤芯顶盖 Top cover 加油滤清呼吸器 Breather valve 箱体 Tank body 吸油管总成 O型圈 O-ring O型圈 O-ring O型圈 O-ring 组合垫圈27 Combined washer 法兰盘 Ring plate 液位计 Level indicator 支撑板 Mounting plate 踏板 Pedal 固定压板 Pressing plate 固定压板 Pressing plate 拉带 Drawstring 清洗口法兰 Flange 磁铁 Magnet 回油滤芯 Oil return filter 螺栓M8X16 Bolt 螺栓M8X20 Bolt 螺栓M8X25 Bolt 螺栓M12X25 Bolt 螺栓M16X40 Bolt 螺栓M8X35 Bolt 螺母M8 Nut 弹簧垫圈8 Spring washer 弹簧垫圈16 Spring washer 平垫圈12 Flat gasket 平垫圈16 Flat gasket 螺塞M27X2 Plug screw |
1 1 1 1 1 2 1 1 1 1 1 2 1 2 2 2 1 1 1 4 18 6 4 6 8 8 8 6 4 6 1 |
制动系统
BRAKE SYSTEM

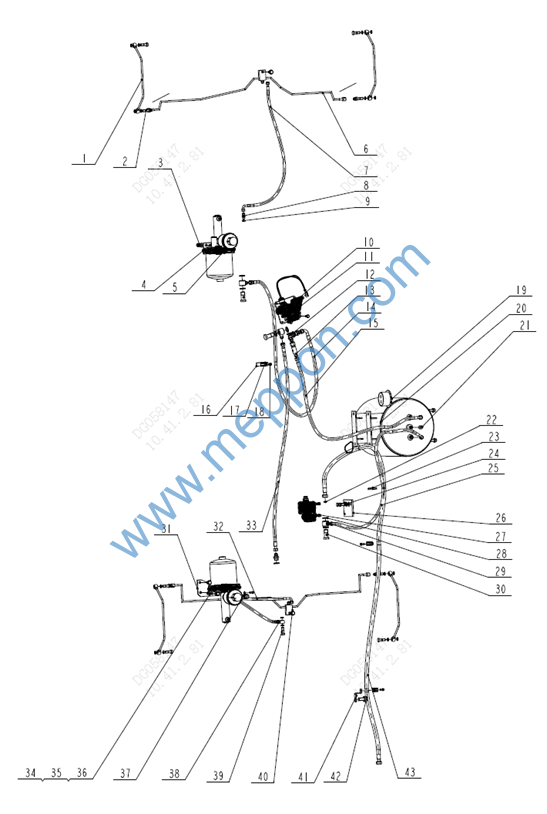

第31图
制动系统
FIG.31 Brake System
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 |
|
|
4 4 6 4 2 1 1 1 19 4 1 3 1 1 1 1 3 4 1 1 1 2 2 2 1 1 1 9 3 3 1 1 |
第31图
制动系统
FIG.31 Brake System
