SHANTUI L55-B5 PARTS CATALOG 29
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
||||||||||||||||||||
33 34 35 36 37 38 39 40 41 42 43 |
03040-155101400
|
气制动阀至后加力泵软管 Hose assembly
|
|
1 6 4 8 1 1 5 1 1 1 1 |

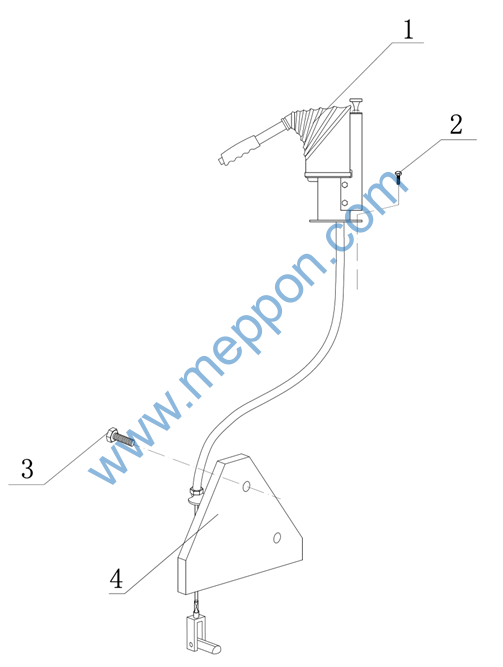

第32图
驻车制动系统
FIG.32 Parking Brake System
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
1 2 3 4
|
1457-17-01000 GB16674.1-M10X25 1452-17-02000 GB5783-M10X35
|
驻车制动软轴总成 Parking brake flexible shaft 螺栓M10X25 Bolt 支架 Bracket 螺栓M10X35 Bolt
|
DG953-08001
|
1 4 1 2 |
