SHANTUI L55-B5 PARTS CATALOG 31
第34图
后车架总成
FIG.34 Rear Frame Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 |
1457-31E-02000 1455-30-00022 1455-30-00019 04050-15060 GB16674.1-M8X20 1457-31F-00003 07303-01218 1434-76-00005 1457-30-23000 1457-30-22000 1455-30-00002 07303-01016 07020-01021 1457-30-07000 GB16674.1-M12X25 GB97.1-20
|
车架体 锁止板 Lock board 销轴 Pin roll 开口销 Split pin 螺栓M8X20 Bolt 盖板 Cover plate 组合密封垫圈 Sealing ring 铰接螺栓M12X1.5 Link bolt 润滑油管 Lubricating pipe 润滑油管 Lubricating pipe 铰接螺栓 Link bolt 组合密封垫圈 Sealing ring 油杯M10X1 Oil cup 转向缸轴 Steering cylinder shaft 螺栓M12X25 Bolt 垫圈20 Washer |
1 1 2 2 8 2 4 2 1 1 2 4 4 2 2 2 |

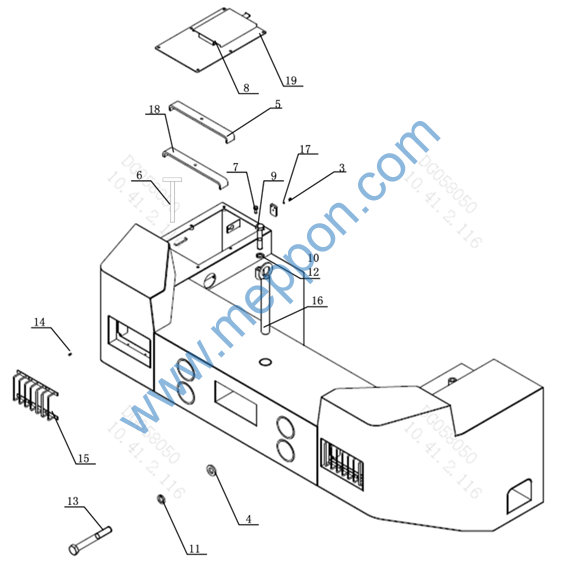

第35图
配重铁
FIG.35 Counterweight
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 |
1457-85-05000 1434-85K-08000 GB818-M5X10 1455-85-00002 1457-85-00005 1457-07-17000 GB16674.1-M10X25 1452-51-00008 GB5782-M24X120-1 GB97.1-24 GB93-30 GB93-24 GB5782-M30X240-1 GB818-M5X16 1457-85-13000 1455-85-04000 GB93-5 1457-85-07000 1457-85-06000 |
配重 Counterweight iron 锁扣 Shackle 十字槽螺钉 Bolt 平垫 Flat washer 电瓶小压板 Battery pressing plate 六角螺栓 Bolt 六角法兰面螺栓 Bolt 密封条 Weatherstrip 六角螺栓 Bolt 平垫24 Flat washer 垫圈30 Flat washer 垫圈24 Flat washer 六角螺栓 Bolt 十字槽螺钉 Bolt 防护网 Shield 牵引销 Traction pin 垫圈5 Flat washer 电瓶压板组件 Battery pressing plate 大盖板 Big board
|
|
1 1 3 4 1 2 6 12 2 2 4 2 4 8 2 1 11 1 1 |

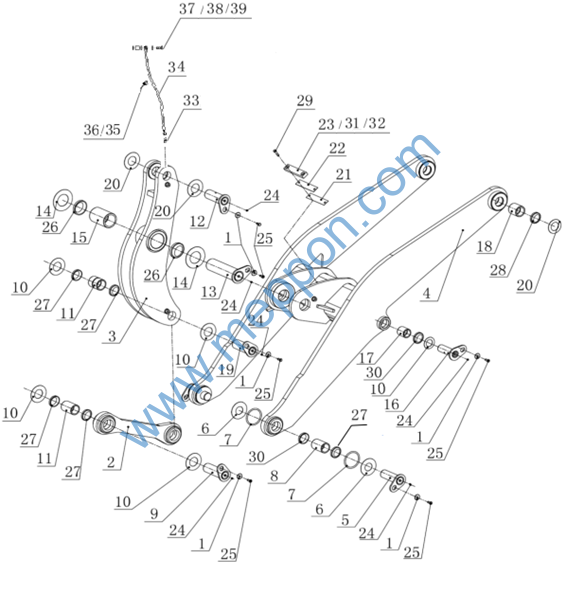

第36图
工作装置总成
FIG.36 Working Device Assembly
