SHANTUI L55-B5 PARTS CATALOG 32
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2
3
4
5 6 7 8 9 10 11 12 13 14
15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
1455-30-00001 1457-81-03000 1457-81-29000 1457-81-27000 1457-81-22000 1457-81-24000 1457-81-26000 1457-81-21000 1457-81-32000 1457-81-25000 1464-81-08000 1457-81-00017 1457-81-00006 1457-81-00040 1457-81-07000 1457-81-00023 1457-81-00034 1457-81-20000 1457-81-09000 1457-81-00019 1457-81-00020 1457-81-00035 1457-81-11000 1457-81-00036 1457-81-00041 1457-81-10000 1457-81-00038 1457-81-00001 1457-81-00009 1457-81-00011 07020-01021 GB5783-M16X30 1457-81-00027 1457-81-00026 1457-81-00039 GB16674.1-M16X35 1457-81-00025 |
垫圈 Washer 连杆 Link rod 连杆(加长臂) Link rod(Extend arm) 连杆(长钢) Link rod(Long arm) 摇臂 Link rod 摇臂(加长臂) Link rod(Extend arm) 摇臂(长钢) Link rod(Long arm) 动臂 Movable arm 动臂(加长臂) Movable arm(Extend arm) 动臂(长钢) Movable arm(Extend arm) 铲斗动臂销轴 Shaft assembly 调整垫片 Adjusting gasket 防尘圈 Dust ring 铲斗动臂衬套 Bushing 铲斗连杆销轴 Shaft assembly 调整垫片 Adjusting gasket 铲斗连杆销衬套 Bushing 摇臂轴总成 Shaft assembly 摇臂中间轴总成 Shaft assembly 调整垫片2mm Adjusting gasket 调整垫片1.5mm Adjusting gasket 摇臂主销衬套 Bushing 动臂中间轴总成 Shaft assembly 动臂中销衬套 Bushing 动臂后销衬套 Bushing 轴总成 Shaft assembly 调整垫片 Adjusting gasket 压板 Press plate 压板 Press plate 压板 Press plate 油杯M10X1 Oil cup 螺栓M16X30 Bolt 油封 Oil seal 油封 Oil seal 油封 Oil seal 螺栓M16X35 Bolt 油封 Oil seal |
8 1 1 1 1 1 1 1 1 1 2 12 4 2 1 8 2 1 1 3 3 1 2 2 2 1 9 1 1 2 8 8 2 8 4 2 4 |

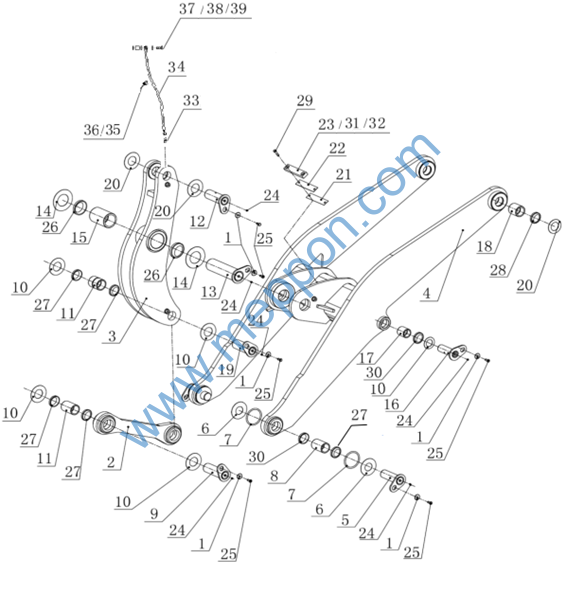

第36图
工作装置总成
FIG.36 Working Device Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
31 32 33 34 35 36 37 38 39 |
1457-81-00029 1457-82-00037 1434-30-00013 1457-81-00055 08043-01806 GB16674.1-M6X12 07303-01016 1457-81-00053 1457-81-00054 |
压板 Press plate 压板 Press plate 接头体 Joint 黄油管 Butter tube 卡箍 Clamp 螺栓M6X12 Bolt 组合垫圈 Composite gasket 隔套 Spacer 铰接螺栓 hinged Bolt |
1 2 1 1 1 1 4 1 1 |

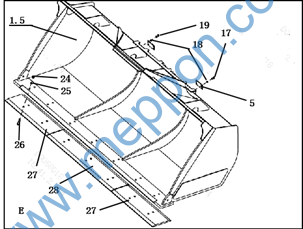

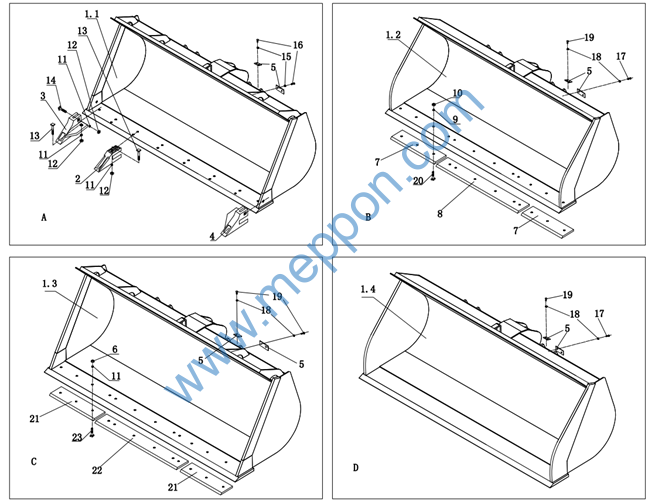

第37图
铲斗总成
FIG.37 Bucket Assembly
