SHANTUI L55-B5 PARTS CATALOG 34
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 |
1457-56E-A2000 1472-56-03000 1472-56-00010 1472-56-05000 1472-56-10012 1472-56-10011 1472-56-10016 1457-56F-00002 08037-11825 1472-56-00002 1472-56-00001 1472-56-00003 1472-56-10017 1472-56-10018 1472-56-01105 2161-08-05001 1456-56A-00014 1456-56A-09000 1472-56-10026 1472-56-10032 1472-56-03000 1472-56-00006 1472-56-10028 1472-56-00009 1472-56-10015 1472-56-07000 1472-56-10023 1472-56-10020 1472-56-10019 1472-56-10022 1472-56-10021 04530-01628 |
驾驶室总成 Cab 驾驶室框架 Cab frame 地板胶皮 Rubber pad 盖板 Cover board 雨刮安装板 Wiper mounting plate 橡胶垫 Rubber mat 垫板 Subplate 右围板 Right plate 环管 Ring pip 左前侧玻璃 Left side glass 前挡风玻璃 Front windshield 右前侧玻璃 Right side glass 密封胶条 Sealing joint strip 密封胶条 Sealing joint stri 空调罩 Air conditioning cover 梅花手柄螺丝M8X20 Socket handle screw M8X20 外后视镜架 Externam rearview mirror stand 外后视镜 Externam rearview mirror 海绵 Sponge 右窗锁 Lock 右门 Right door 右侧半门玻璃 The right-door glass 右窗胶条 The right-door strip 右后侧玻璃 Right rear glass 气弹簧 Gas spring 右上扶手 Upper right arm 海绵 Sponge 海绵 Sponge 海绵 Sponge 海绵 Sponge 海绵 Sponge 吊环螺钉 Lifting bolt |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 4 |

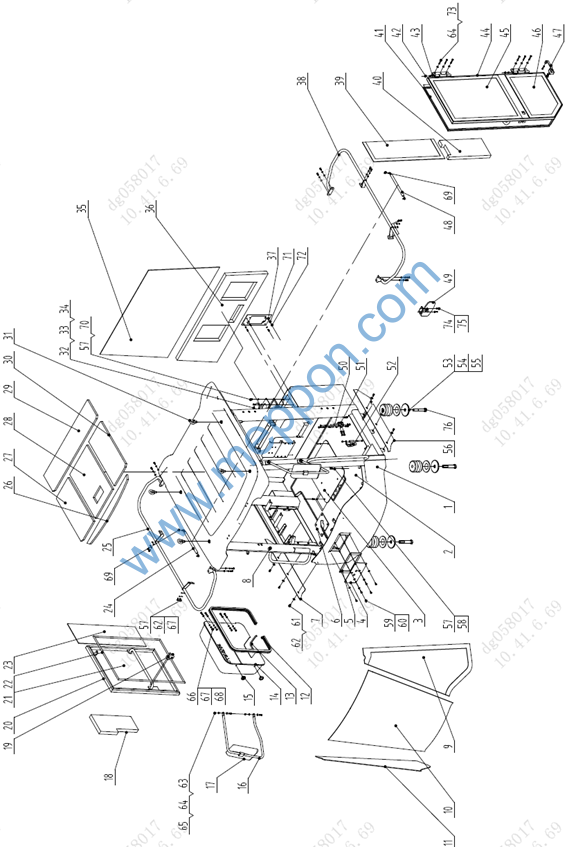

第38图
驾驶室总成
FIG.38 Cab Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 |
1472-56-00011 1472-56-10010 1472-56-10014 1472-56-00007 1472-56-10024 1457-56D-00001 1472-56-06000 1472-56-00008 1472-56-10025 1472-56-10027 07023-00612 07020-00816 1472-56-02000 1472-56-00004 1472-56-00005 1455-56-07000 1472-56-10031 1455-91-16000 217L-56-00006 217L-56-00005 2148-56-00002 1456-01-05000 1452-51C-00004 1456-56A-00010 1457-56F-00001 GB93-8 GB5783-M8X20 01220-40820 01640-20816 GB96.1-8 GB5783-M8X16 01580-10806 |
线束保护套 Wire harness protective sleeve 盖板 Cover board 橡胶垫 Rubber mat 后玻璃 Rear glass 海绵 Sponge 过渡板 Board 左上扶手 Upper left arm 左后侧玻璃 Left rear glass 海绵 Sponge 门密封胶条 Sealing joint strip 油杯帽 Oil cup cap 油杯 Oil cup 左门 Left door 左门上玻璃 The left-door glass upper 左门下玻璃 The left-door glass under 门锁 Door lock 气弹簧 Gas spring 内后视镜 Inside rearview mirror 套 Sleeve 限位带座 Limit arrange ushering 限位带 Limit tape 减震器 Shock absorber 垫圈 Gasket 垫圈 Gasket 左围板 Left plate 垫圈8 Gasket 螺栓M8X20 Bolt 螺钉M8X20 Bolt 垫圈8 Gasket 大平垫8 Gasket 螺栓M8X16 Bolt 螺母M8 Nut |
1 1 1 1 1 1 1 1 1 1 6 6 1 1 1 1 1 1 3 1 1 4 4 4 1 24 4 6 6 6 22 4 |
第38图
驾驶室总成
FIG.38 Cab Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
64 65 66 67 68 69 70 71 72 73 74 75 76
|
01643-30823 01010-50825 GB6170-M8 GB97.1-8 GB5783-M8X25 GB889.1-M8 GB5783-M8X20 GB97.1-6 GB5783-M6X16 01010-50850 01220-40612 01643-30623 GB5785-M24X2X150-1 |
垫圈8 Gasket 螺栓M8X25 Bolt 螺母M8 Nut 垫圈8 Gasket 螺栓M8X25 Bolt 锁紧螺母M8 Nut 螺栓M8X20 Bolt 垫圈6 Gasket 螺栓M6X16 Bolt 螺栓M8X25 Bolt 螺钉M6X12 Bolt 垫圈6 Gasket 螺栓-M24X2X150-1 Bolt |
14 4 4 24 4 2 4 4 4 6 2 2 4
|
