SHANTUI L20-B2 L20-C3 PARTS CATALOG 01
一 、发动机系统 DIESEL
ENGINE
SYSTEM

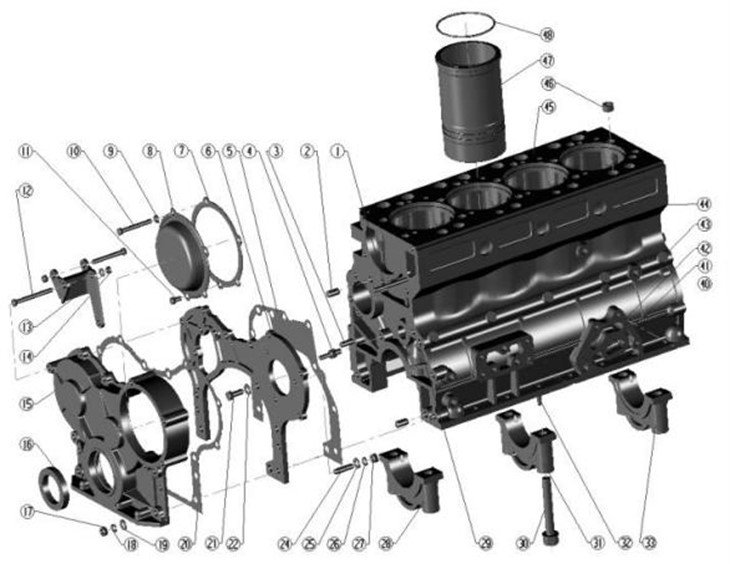

1.1
机体总成(一)
Cylinder
Block
Assembly
(
Ⅰ)
序号 S/N |
零件代号 Part No. |
零件名称 |
Part Name |
数量 Q’ty |
备注 Remarks |
1 |
GB898-76 |
螺柱 AM8×70 |
Bolt AM8×70 |
1 |
|
2 |
GB119-86 |
销 A12×25 |
Pin A12×25 |
2 |
|
3 |
GB898-76 |
螺柱 AM10×45 |
Bolt AM10×45 |
6 |
|
4 |
4100QB-01.14 |
喷嘴组合件 |
Oil nozzle |
1 |
|
5 |
4100QB-01-026 |
齿轮室底板垫片 |
Gasket, back plate ofgear case to cylinder block |
1 |
|
6 |
4100QB-01-027A |
齿轮室底板 |
Back plate of gear case |
1 |
|
7 |
4100QB-01-030 |
提前器罩壳垫片 |
Gasket, cover of injection advancer |
1 |
|
8 |
4100QB-01-031B |
提前器罩壳 |
Cover of injection advancer |
1 |
|
9 |
GB97-76 |
垫圈 8 |
Washer 8 |
3 |
|
10 |
GB21-76 |
小六角头螺栓 M8×65 |
Bolt M8×65 |
3 |
|
11 |
GB5782-86 |
小六角头螺栓 M8×16 |
Bolt M8×16 |
1 |
|
12 |
GB21-76 |
六角头螺栓 M8×30 |
Bolt M8×30 |
1 |
|
13 |
GB93-87 |
垫圈 8 |
Spring washer 8 |
8 |
|
14 |
GB97-76 |
垫圈 8 |
Washer 8 |
8 |
|
15 |
4100QB-01-029A |
齿轮室 |
Gear case housing |
1 |
|
16 |
YFRMNI05508012B |
油封 |
Oil seal |
1 |
|
17 |
GB6170-86 |
螺母 M10 |
Nut M10 |
6 |
|
18 |
GB93-87 |
垫圈 10 |
Spring washer 10 |
6 |
|
19 |
GB97.1-85 |
垫圈 10 |
Washer 10 |
6 |
|
20 |
495QA-01-028 |
齿轮室垫片 |
Gasket, gear case housing |
1 |
|
21 |
GB5783-76 |
螺栓 M10×25 |
Bolt M10×25 |
3 |
|
22 |
GB93-87 |
垫圈 10 |
Spring washer 10 |
3 |
|
24 |
GB897-88 |
螺柱 AM10×30 |
Bolt AM10×30 |
3 |
|
25 |
GB93-87 |
垫圈 10 |
Spring washer 10 |
29 |
|
26 |
GB97-76 |
垫圈 10 |
Washer 10 |
19 |
|
27 |
GB6170-86 |
螺母 M10 |
Nut M10 |
17 |
|
28 |
4102QB-01.01-002 |
前主轴承盖( Ⅰ ) |
Main bearing cap ( Ⅰ), front |
1 |
|
29 |
4100QB-03.02-005 |
碗形塞 Φ15 |
Plug Φ15 |
1 |
|
30 |
4102QB-01.01-005 |
主轴承盖螺栓 |
Bolt, main bearing cap |
10 |
序号 S/N |
零件代号 Part No. |
零件名称 |
Part Name |
数量 Q’ty |
备注 Remarks |
31 |
4102QB-01.01-003 |
中间主轴承盖(Ⅱ, Ⅲ, Ⅳ) |
Main bearing cap (Ⅱ, Ⅲ, Ⅳ), middle |
3 |
|
32 |
GB898-88 |
螺柱 AM8×16 |
Bolt, AM8×16 |
17 |
|
33 |
4102QB-0101-004 |
后主轴承盖(Ⅴ) |
Main bearing cap (Ⅴ), rear |
1 |
|
41 |
GB898-88 |
螺栓 AM10×25 |
Bolt AM10×25 |
2 |
|
42 |
GB898-88 |
螺栓 AM10×75 |
Bolt AM10×75 |
2 |
|
43 |
4100QB-01-019 |
主油道堵塞 Φ7 |
Plug Φ7 |
6 |
|
44 |
495QA-01.01-007 |
碗形塞 Φ32 |
Plug Φ32 |
4 |
|
45 |
4102QBZL-01.01-G |
机体 |
Cylinder block |
1 |
|
46 |
495QA-01-022 |
缸盖定位套 |
Locating bush |
2 |
|
47 |
YN38-01-011 |
气缸套 |
Cylinder liner |
4 |
|
48 |
4100QB-01-012 |
封水圈 |
Water seal ring, cylinder liner |
8 |

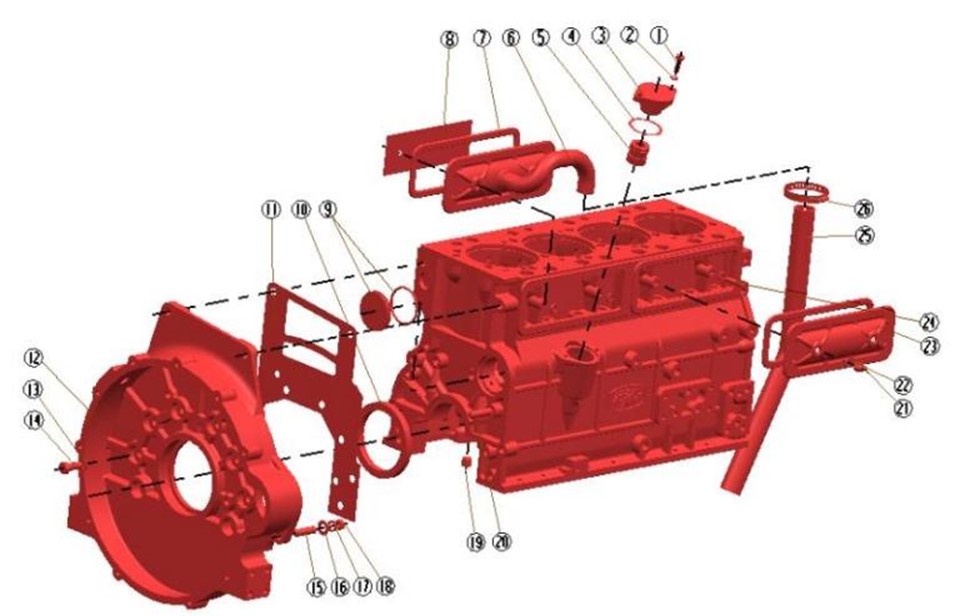

1.2
机体总成(二) Cylinder
Block
Assembly
(
Ⅱ)
序号 S/N |
零件代号 Part No. |
零件名称 |
Part Name |
数量 Q’ty |
备注 Remarks |
1 |
GB93-1987 |
垫圈 8 |
Spring gasket 8 |
2 |
|
2 |
GB/T5783-2000 |
螺栓 M8×25 |
Bolt M8×25 |
2 |
|
3 |
4100QB-01-025A |
机油泵上轴套盖 |
Oil pump upper shaft bush cover |
1 |
|
4 |
4100QB-01-024A |
机油泵上轴套盖垫片 |
Washer, oil pump upper shaft bush cover |
1 |
|
5 |
495QA-01-023A |
机油泵传动轴衬套 |
Bush, oil pump driving shaft |
1 |
|
6 |
4102QB-01.07.01 |
后上侧盖板焊合件 |
Rear upper side cover welding -on |
1 |
|
7 |
4100QB-01-057 |
上侧盖板垫片 |
Upper side cover washer |
2 |
|
8 |
495QB-01-055 |
挡油板 |
ward off |
1 |
|
9 |
4100QB-01-067 |
凸轮轴后堵盖 |
Cam rear end cover plug |
1 |
|
10 |
YFLM10012511.5B.X |
后油封 100×125×12 |
Oil seal |
1 |
|
11 |
4102GB-050002 |
飞轮壳垫片 |
Washer, Flywheel house |
1 |
|
12 |
4102GB-050001 |
飞轮壳 |
Flywheel house |
1 |
|
13 |
GB93-1987 |
垫圈 12 |
Spring gasket 12 |
10 |
|
14 |
GB/T5783-2000 |
螺栓 M12×32-8.8 |
Bolt M12×32 |
10 |
|
15 |
GB898-88 |
螺柱 AM12×30-8.8 |
Stud AM12×30-8.8 |
2 |
|
16 |
GB/T97.1-2002 |
垫圈 12 |
Gasket12 |
2 |
|
17 |
GB93-1987 |
垫圈 12 |
Spring gasket 12 |
2 |
|
18 |
GB/T6170-2000 |
螺母 M12 |
Nut M12 |
2 |
|
19 |
4100QB-01-018 |
堵塞ф15 |
Plugф15 |
1 |
|
20 |
GB/T119.1-2000 |
销 A12×30 |
Pin A12×30 |
2 |
|
21 |
4100QB-01-068 |
侧盖板螺母 |
Nut with cap |
4 |
|
22 |
JB982-77 |
组合垫圈 8 |
Combination washer 8 |
4 |
|
23 |
4102QB-01-056 |
前上侧盖板 |
Front upper side cover |
1 |
|
24 |
GB898-88 |
螺柱 AM8×30 |
Stud AM8×30 |
4 |
|
25 |
4102QB-01.07-001 |
呼吸管接管 |
respiration |
1 |
|
26 |
ZBJ15001-87 |
卡箍 25-38 |
clip |
1 |

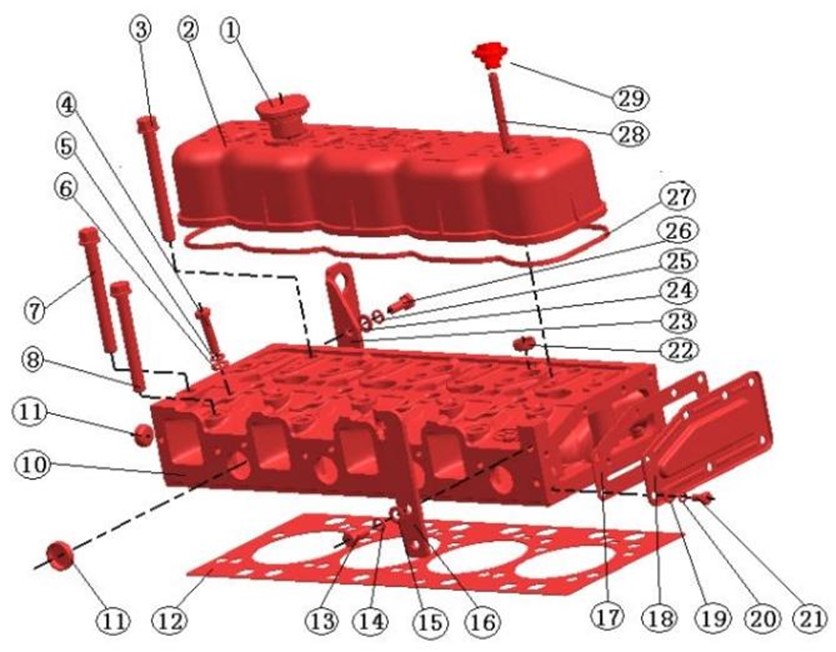

1.3
气缸盖总成 Cylinder
Head
Assembly
