SHANTUI L36-C3 PARTS CATALOG 21

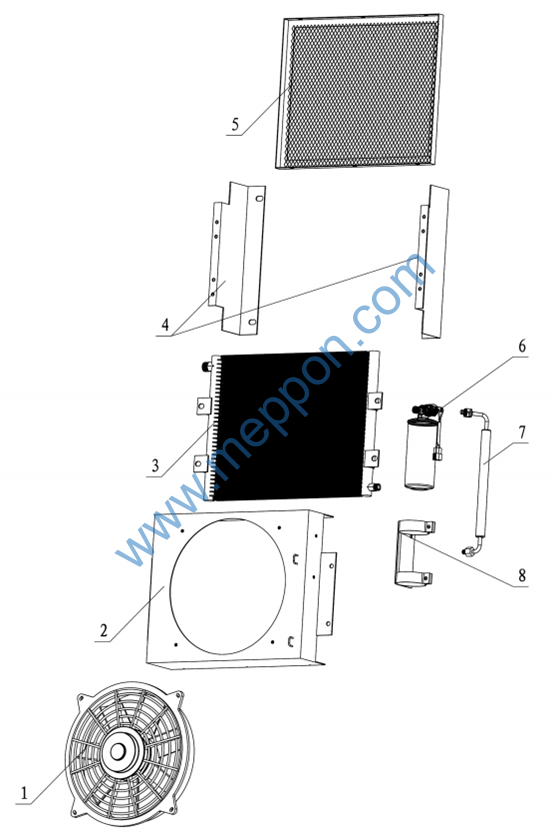

第 52 图 冷凝器总成
FIG.52 Condenser System
0 |
1434-58-03000 |
冷凝器总成 Condenser assembly |
||
1 |
GKL33-5.0G-40 |
冷凝风机 Condenser fan |
1 |
|
2 |
GKL41-5.0B-10 |
冷凝器壳体 Condenser shell |
1 |
|
3 |
GKL56-5.0A-10 |
冷凝器芯体 Condenser core |
1 |
|
4 |
GKL56-5.0-10 |
冷凝器支架 Condenser bracket |
2 |
|
5 |
GKL41-5.0B-30 |
冷凝器防护网 Condenser protection network |
1 |
|
6 |
T1902-00 |
储液器 |
Reservoir |
1 |
7 |
GKL56-5.0-20 |
冷凝器至储液器胶管 Condenser to reservoir hose |
1 |
|
8 |
GKL56-5.0-30 |
储液器支架 Reservoir support |
1 |
第 53 图 暖风系统
FIG.53 Warm Blaw System
1 |
1434-58G-05000 |
N39A暖风机 Heater |
1 |
|
2 |
1434-58G-06000 |
控制面板组件 Manual panel |
1 |
|
3 |
1434-58-00003 |
回水管 |
Hose |
1 |
4 |
1455-58-00002 |
水阀Z3/8″ Switch |
2 |
|
5 |
1434-58-00006 |
过渡接头 |
Joint |
1 |
6 |
1434-58-00001 |
进水管 |
Hose |
1 |
